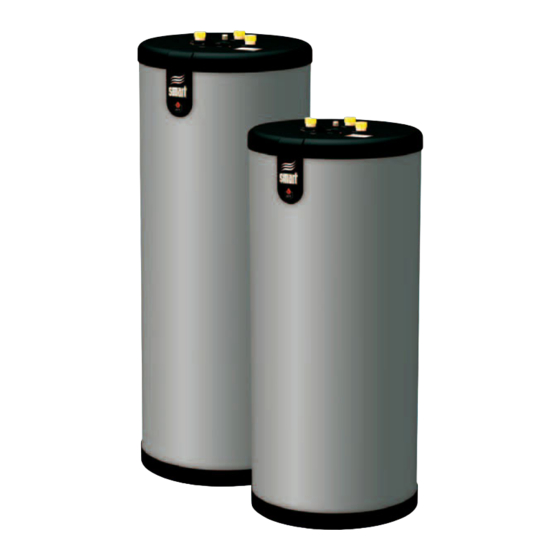

- Page 1 320 / 420 / 600 / 800 Notice d'installation, d'utilisation et d'entretien excellence in hot water FR • 1 661Y0700.D...
-
Page 2: Table Des Matières
Conditions extrême d'utilisation Schéma électrique instAllAtion Dimensions Raccordement sanitaire Raccordement chauffage mise en service Remplissage du ballon Vérification avant mise en service Réglage du thermostat entretien Contrôle périodique utilisateur Entretien annuel Vidange Pièces détAchées www.acv.com FR • 2 661Y0700.D... -
Page 3: Avertissements
• Afin de garantir un fonctionnement correct de l'appareil, il est important de le faire réviser et entretenir chaque année par un installateur ou une entreprise de maintenance agréée. • En cas d'anomalie, veuillez contacter votre installateur. • Les pièces défectueuses ne peuvent être remplacées que par des pièces d'usine originales. Vous trouverez une liste des pièces détachées avec leur numéro et référence ACV à la fin de ce document. FR • 3 661Y0700.D... -
Page 4: Introduction
INTRoDUcTIoN descriPtion du cAhier des chArges PrinciPe de fonctionnement Système “Tank-in-Tank” Cycle de fonctionnement Le “Tank-in-Tank” est un échangeur de chaleur avec accumulateur Le thermostat s'enclenche et assure la mise en route de la pompe intégré, constitué de deux réservoirs concentriques: le réservoir de charge du fluide chauffant. -
Page 5: Caractéristiques Techniques
cARAcTéRISTIqUES TEchNIqUES conditions extrêmes d'utilisAtion Température d'utilisation Pression de service maximum [ballon rempli d'eau] - Circuit primaire: Smart 320 / 420 / 600 / 800 4 bar - Température maximum: 90°C Smart 320 / 420 Duplex 6 bar Smart 600 / 800 Duplex 5 bar Qualité de l'eau •... -
Page 6: Installation
INSTALLATIoN dimensions PlAcement Ce ballon ne doit pas être installé aux endroits susceptibles d'être exposés aux intempéries extérieures. 1593 2018 1892 2292 Choisir l'emplacement le plus convenable en fonction de la position 1280 1705 1583 1983 de la chaudière et la proximité de la distribution d'eau chaude sanitaire, afin de réduire les pertes de température dans les réseaux de tuyauteries et minimiser les pertes de charge. -
Page 7: Raccordement Chauffage
INSTALLATIoN rAccordement chAuffAge 1. Vanne de remplissage du circuit primaire 6. Thermostat d'ambiance 2. Soupape de sécurité tarée à 3 bar 7. Régulation boiler control [BC 01 ou BC 03] en option 3. Vase d'expansion 8. Pompe de charge 4. Robinet de vidange 9. -
Page 8: Remplissage Du Ballon
4. Suivre également les instructions fournies avec la chaudière pour le remplissage. L’eau chaude peut brûler! 5. Quand l'air est éliminé, le purgeur doit être fermé. ACV recommande l’utilisation d’une vanne mélangeuse thermostatique réglée pour fournir une eau chaude au minimum de 60°C . • L’eau chauffée pour le lavage de vêtements, la vaisselle et autre usages peut causer de graves brûlures. • Les enfants, personnes âgées, infirmes ou personnes handicapées sont les plus exposés aux brûlures dues à... -
Page 9: Contrôle Périodique Utilisateur
ENTRETIEN contrÔle Périodique PAr l'utilisAteur Réservoir sanitaire • Vérifier la pression du manomètre de la chaudière: celle-ci Pour vidanger le ballon d'eau chaude sanitaire: doit être située entre 0,5 et 1,5 bar. • Effectuer mensuellement une inspection visuelle des van- 1. Couper l’alimentation électrique du ballon. nes, des raccords et accessoires afin de détecter d’éven- 2. Fermer les vannes d'isolement [1]. tuelles fuites ou dysfonctionnement. 3. Ouvrir le robinet de vidange [6] et le purgeur du circuit [7]. - Page 10 661Y0700.D...
