Carter principal

Carter principal
Démontage
1. Décompression ; page 6.

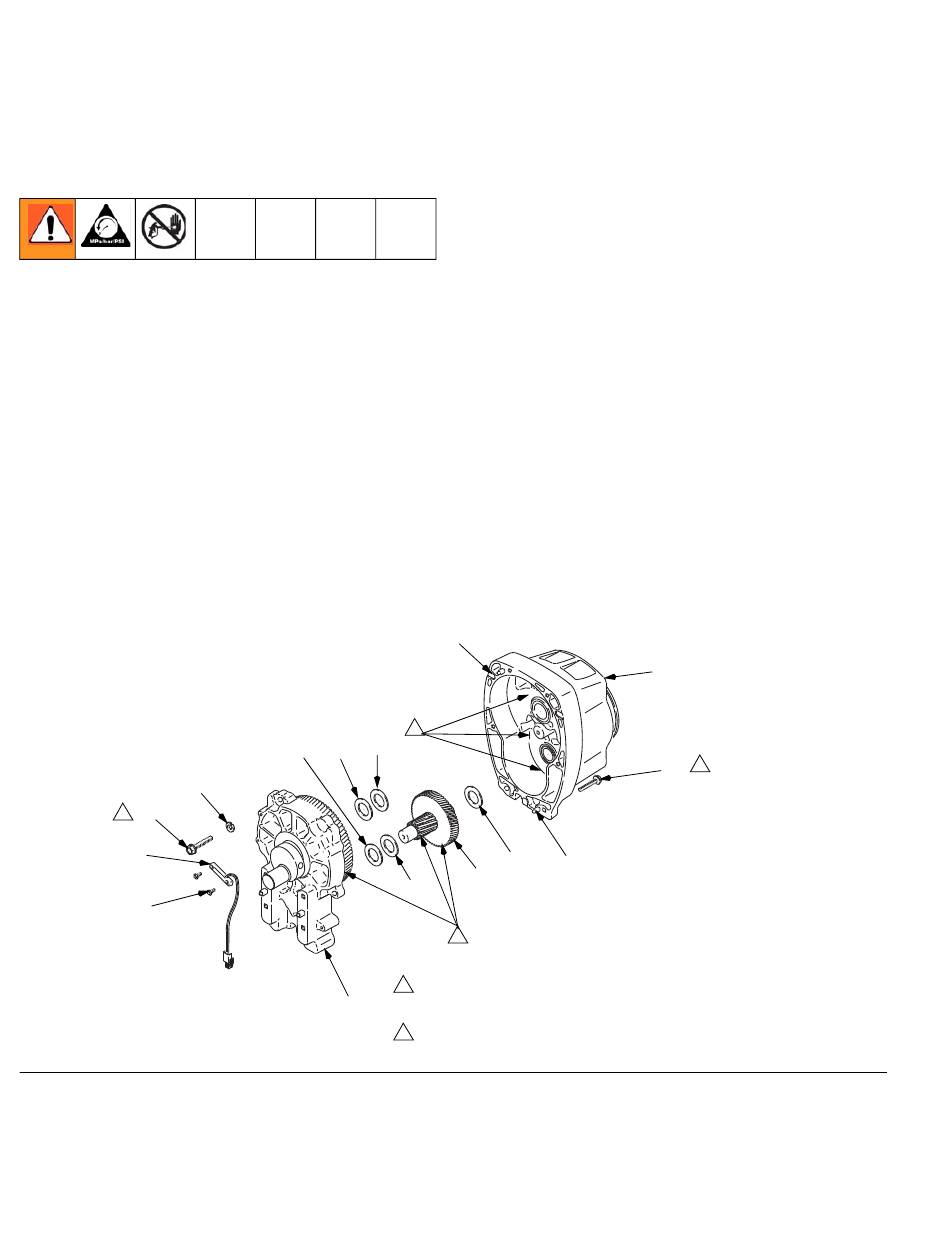

2. F . 3. Démonter le corps de palier. Exécuter la
IG
procédure Corps de palier et bielle décrite en page
11.
3. Enlever les deux vis (158) et le commutateur à lames
(182).
4. Enlever les six vis (189) du carter de pignonnerie (25).
5. Frapper légèrement tout autour du carter d'entraîne-
ment (24) pour le desserrer. Extraire le carter
d'entraînement tout droit hors du carter de pignon-
nerie. Se préparer à soutenir le train d'engrenages (23)
qui peut également sortir.
188
189
1
182
158
F . 3
IG
12
A
2
178 24g 24h
179
2
1
LineLazer IV 3900 : Serrer à 140 in-lb (15.8 N•m).
24
LineLazer IV 5900 : Serrer à 200 in-lb (22.6 N•m).
2
Enduire ces points avec la graisse restante.
Installation
1. Enduire généreusement de graisse à palier (fournie
avec le train d'engrenages) le train d'engrenages (23)
et les emplacements indiqués à la remarque 2.
2. Placer la rondelle couleur bronze (24g) sur l'arbre
dépassant du grand arbre du carter d'entraînement
(24). Placer la rondelle couleur argent (24h) sur le car-
ter de pignonnerie. Nettoyer les surfaces en regard
des carters de pignonnerie et d'entraînement. Aligner
les pignons et enfoncer le nouveau carter d'entraîne-
ment tout droit sur le carter de pignonnerie et les
broches de positionnement (A).
3. Mettre les vis (189) en place. Serrer uniformément à la
valeur indiquée en 1 de F
4. Fixer le commutateur à lames (182) avec deux vis
(158).
5. Monter le corps de palier. Exécuter les points 1 à 6 de
la procédure Corps de palier et bielle décrite à la
page 11.
178 A
23
. 3.
IG
25
189
1
TI6396a
