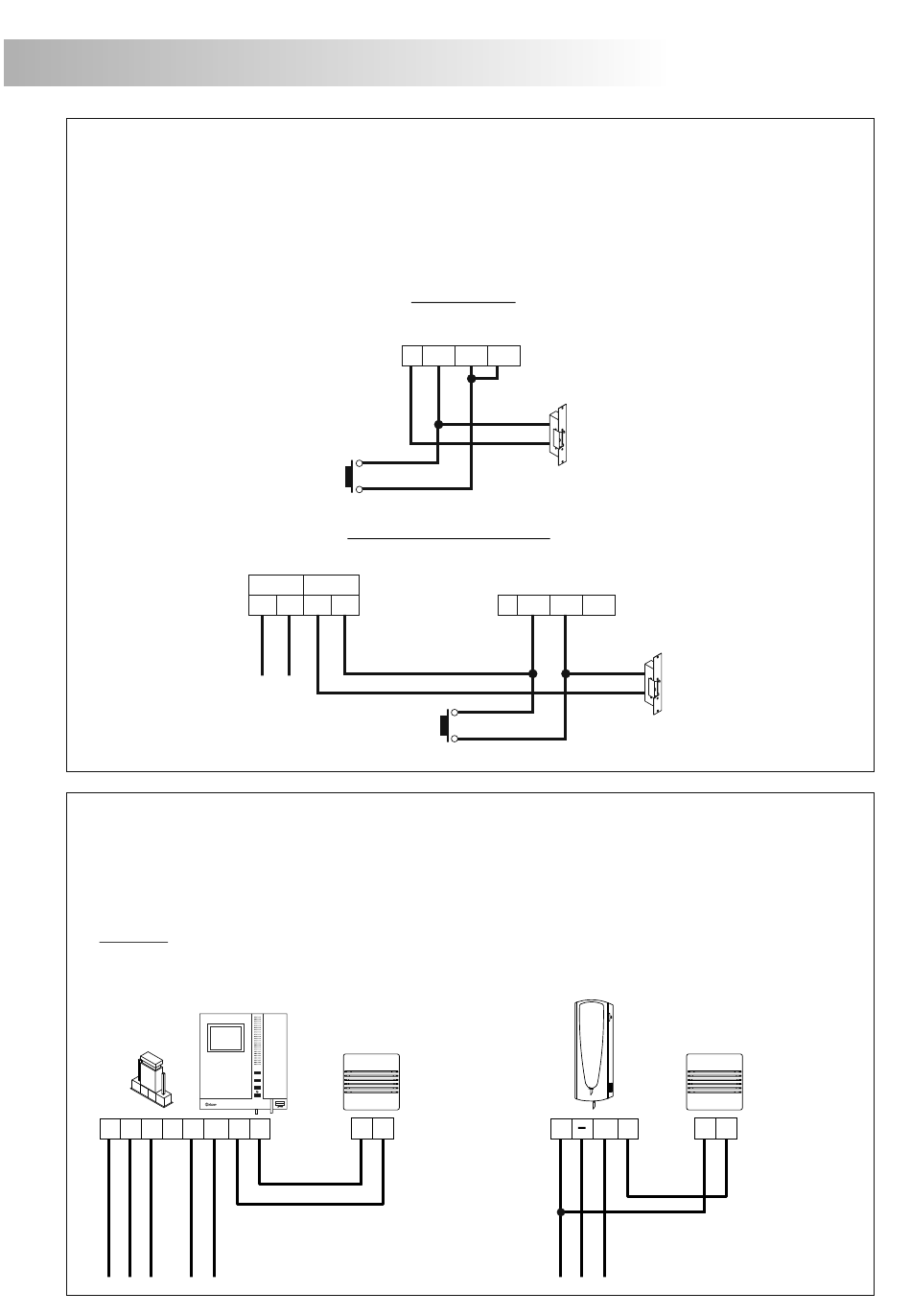

CONNEXIONS OPTIONNELLES
P
oussoir extérieur pour ouverture de porte.
Pour ouvrir la porte à n'importe quel moment au moyen d'un poussoir extérieur, installer le poussoir
entre les bornes 'CV1' et 'CV2' de la plaque. Cette fonction est spécialement utile pour permettre la
sortie du bâtiment sans l'utilisation d'une clef.
B
ranchement de sonnerie supplémentaire.
L'unité de sonnerie SAV-90 vous permet de répéter l'appel du moniteur à un autre endroit de la
habitation.
Le nombre total d'éléments par habitation (moniteurs, postes d'appel, sonneries, etc.) ne
RAPPEL:
doit jamais dépasser deux unités.
Tekna R5
R. Ligne
+ _ _
A/D SA
Vi+ Vi-
Gâche de c.c
-
TF-104 avec gâche de c.a
TF-104
SEC
PRI
~ ~ ~ ~
Réseau
SAV-90
+ +
SA
EL 631/R5
EL 640/R5
CV2 CV1 +12
EL 631/R5
EL 640/R5
- CV2 CV1 +12
T-730/R5
+
A/D SA
85
SAV-90
+
SA
