Stihl FR 480 C Notice D'emploi page 23

STIHL AutoCut 30-2,
STIHL TrimCut 31-2,
STIHL FixCut 25-2,
STIHL PolyCut 20-3
N
Mähkopf im Uhrzeigersinn drehen
STIHL FixCut 25-2 (ältere Version)
N mit dem Kombischlüssel die Mutter
im Uhrzeigersinn lösen und von der
Welle drehen
Eine leichtgängig gewordene
Mutter ersetzen.
Mähfaden nachstellen
STIHL SuperCut
Faden wird automatisch nachgestellt,
wenn der Mähfaden mind. 6 cm lang ist
– durch das Messer am Schutz werden
überlange Mähfäden auf optimale
Länge gekürzt.
STIHL AutoCut
N drehenden Mähkopf parallel über
die Rasenfläche halten – den
Boden antippen – ca. 3 cm Faden
werden nachgestellt
Durch das Messer am Schutz werden
überlange Mähfäden auf optimale
Länge gekürzt – daher mehrmaliges
Auftippen hintereinander vermeiden.
Faden wird nur dann nachgestellt, wenn
beide Mähfäden noch mindestens
2,5 cm lang sind.
bei allen anderen Mähköpfen
wie im Beilageblatt des Mähkopfes
beschrieben.
FR 480 C
Zum Nachstellen des Mähfadens
mit der Hand unbedingt den Motor
abstellen – sonst besteht
Verletzungsgefahr!
Mähfaden bzw. Schneidmesser
austauschen
wie im Beilageblatt des Mähkopfes
beschrieben.

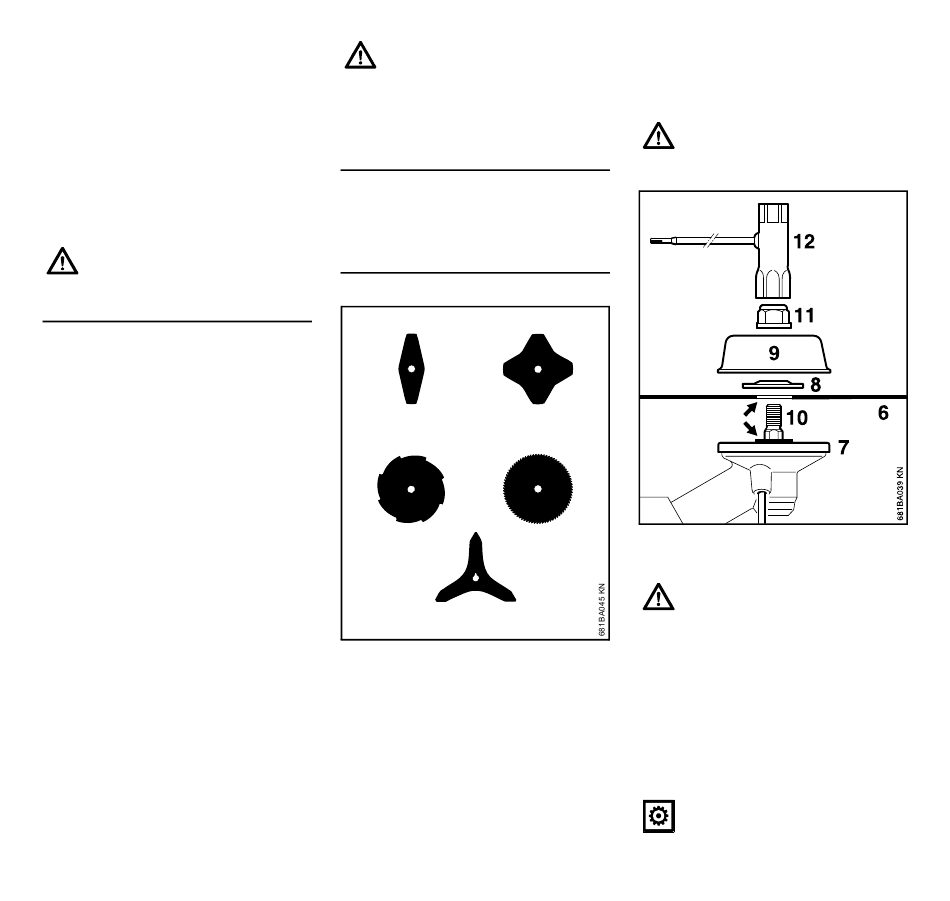

Metall-Schneidwerkzeug anbauen
1
3
5
Für die Grasschneideblätter 230-2 (1),
230-4 (2), 230-8 (3), 250-40 Spezial (4)
und das Dickichtmesser (5) sind am
Mähwerkzeug-Schutz die Anbauteile
Schürze und Messer nicht notwendig
– siehe "Schutzvorrichtungen anbauen".
Das Gerät mit der Aufnahme für das
Schneidwerkzeug nach oben ablegen –
bei (1), (2) und (5) können die
Schneidkanten in beliebige Richtung
zeigen, bei (3) und (4) müssen die
Schneidkanten in
Uhrzeigerdrehrichtung zeigen.
Den Pfeil für die Drehrichtung auf
der Innenseite des Mähwerkzeug-
Schutzes beachten.
2
4
N Schneidwerkzeug (6) auf den
Druckteller (7) legen
Der Bund (Pfeile) muss in die
Bohrung des Schneidwerkzeuges
ragen.
N Druckscheibe (8) und Laufteller (9)
auf die Welle (10) stecken
N Welle blockieren
N Mutter (11) mit dem
Kombischlüssel (12) gegen den
Uhrzeigersinn auf die Welle drehen
und festziehen
Das Werkzeug zum Blockieren
der Welle wieder abziehen.
deutsch
21
