Betriebsanleitung | Operating instructions | Mode d'emploi | Руководство по эксплуатации

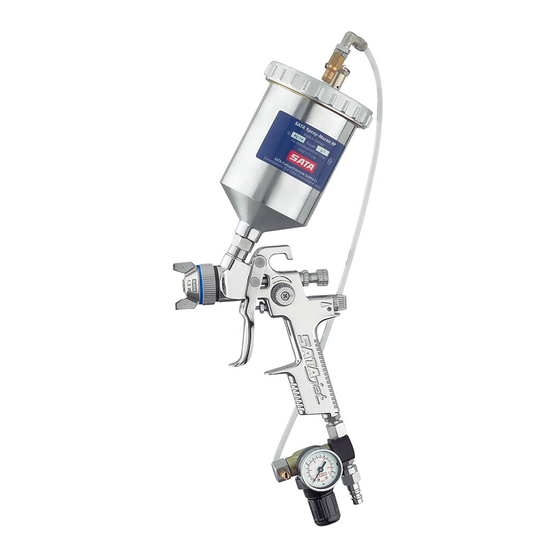

SATA®spray master ™ RP
Inhaltsverzeichnis [Originalfassung:
Deutsch]
2. Funktionsbeschreibung
3. Inbetriebnahme
4. Einstellen der Strahlbreite
mit Luftmikrometer
menge
Content [Original Version: German]
2. Functional Description
3. Use
4. Setting the Spray Pattern
Volume
Table des matières [version originale : alle-
mand]
Содержание [язык оригинала: немецкий]
7. Arbeitsweise
8. Wartungsarbeiten
9. Reinigung und Wartung
10. Behebung von Störungen
11. Garantiebedingungen
12. Zu beachten
13. Ersatzteile
7. Work method
8. Maintenance Work
9. Cleaning and Maintenance
10. Trouble-shooting
11. Guarantee conditions
12. Important Note
13. Spare Parts
7. Méthode de travail
8. Travaux d'entretien
9. Nettoyage et entretien
10. Résolution des problèmes
11. Conditions de garantie
12. Important
13. Pièces de rechange

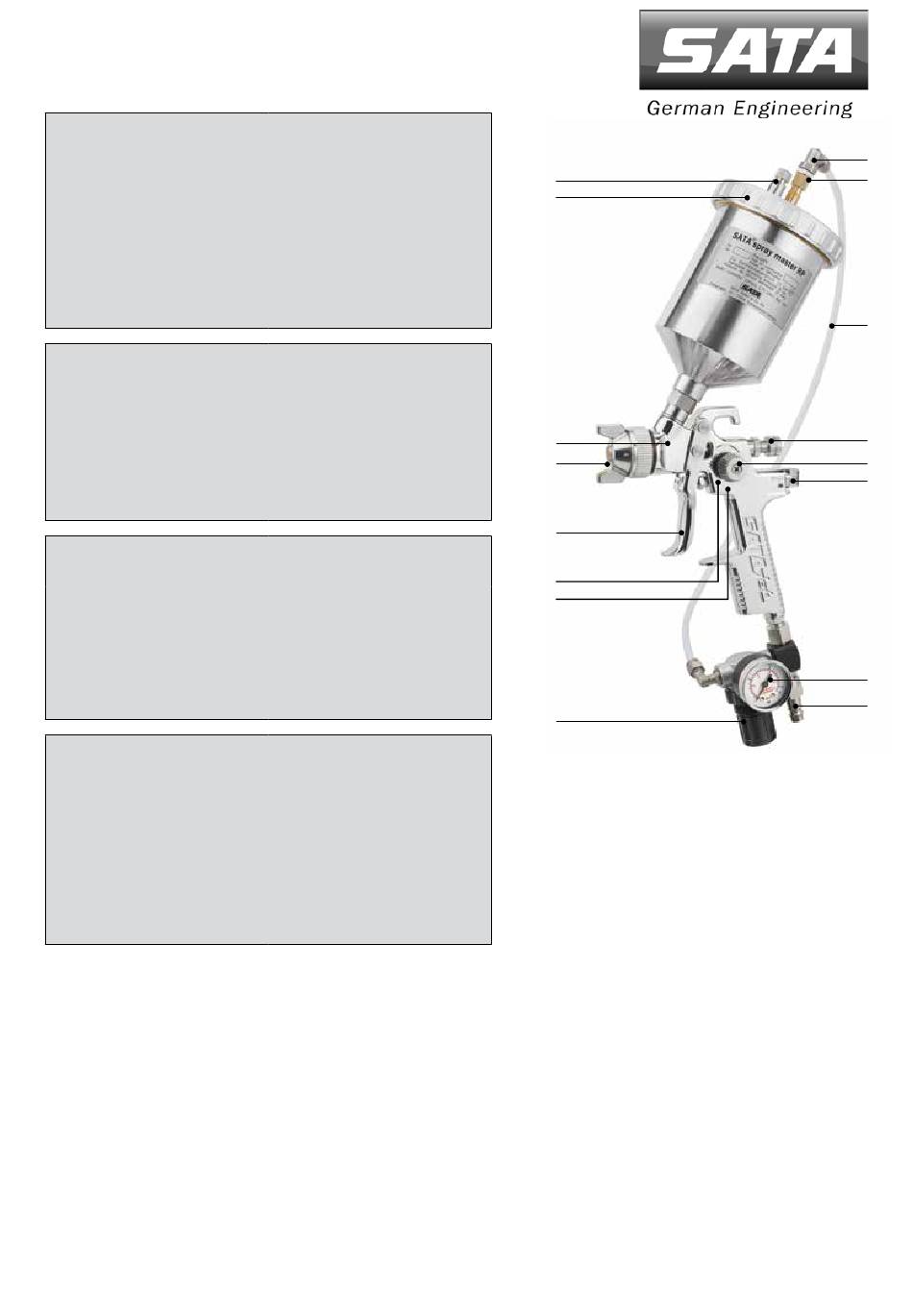

[1-3]
