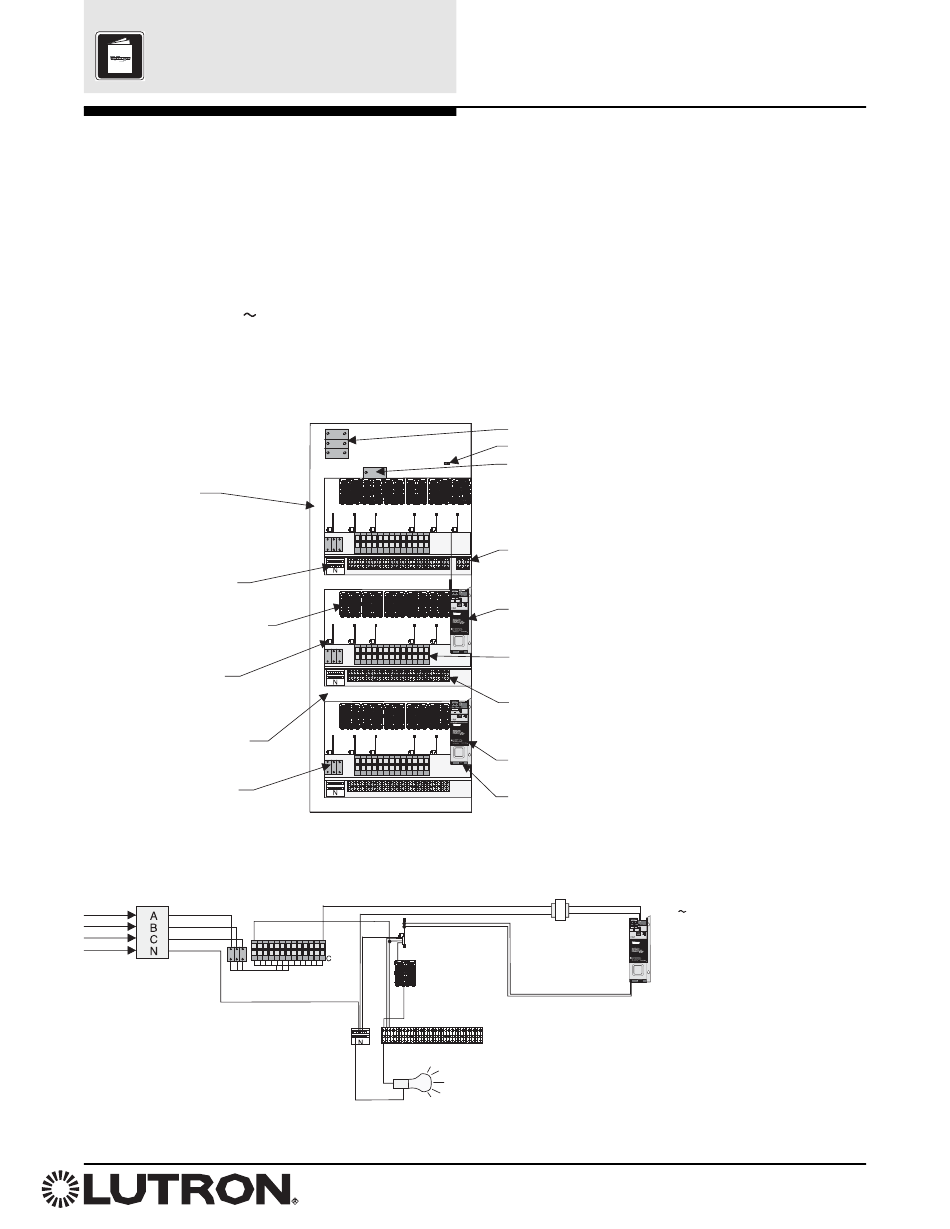

Regard à l'intérieur
du HS36
HS36
Remarques :
• Le HS36 peut être filé tel 3 phases, 4 fils ou 1 phase,
2 fils. Si le filage est de 1 phase, 2 fils, trois 3,3 mm
(12 AWG) doivent être épissés (splices) au fil de
tension/alimentation.
• Le HS36 est un boîtier de type NEMA 1 et procure la
protection IP-20.
• Les panneaux 120 V
UL E42071 et sont certifiés CSA
Chemin de câbles
(Typique)
Barre neutre de charge
Bobines antiparasites pour lampe
Cartes de gradateur
Caniveau de fil de charge
(Typique de 6 places)
Bornier de distribution
(Fils Lutron seulement)
Câblage interne
(Un seul circuit représentatif démontré)
Alimen-
Cosse
tation
principale ou
Disjoncteurs d'entrée
principale
Disjoncteur
au
principal
panneau
sont listés UL sous la filière
HS36
Carte de gradateur
Étrangleurs 16 A
Fiche de référence
2
Cosses d'entrée de fil d'alimentation
Cosse /MALT
Cosse d'entrée du neutre d'alimentation
Borniers de Lien
de câblage de contrôle Classe II
IPS - Circuits 1-24
Disjoncteurs d'entrée (Control 'C'
disjoncteur le plus éloigné à la droite
typique de 3 places)
Borniers de charge
DH = Tamisé / Sous tension
SH = Commuté sous tension (FDB seulement)
H = Sous tension
IPS - Circuits 25-36
Normal / Interrupteur d'urgence
(Typique de 3 places)
Transformateur
Classe II
120:24
Borniers
Charge de câblage du client – Maximum de 16 A par Circuit
Voir Charge de câblage (page 12, 13)
24 V
ISP
Communication de
gradateur Classe II.
Rev. B 8/07
21
