Manuel technique DICTAMAT 304AZ
avec armoire SQUARE 820AZ
III/1
III/2 Fonctionnement
Page 01.042.012

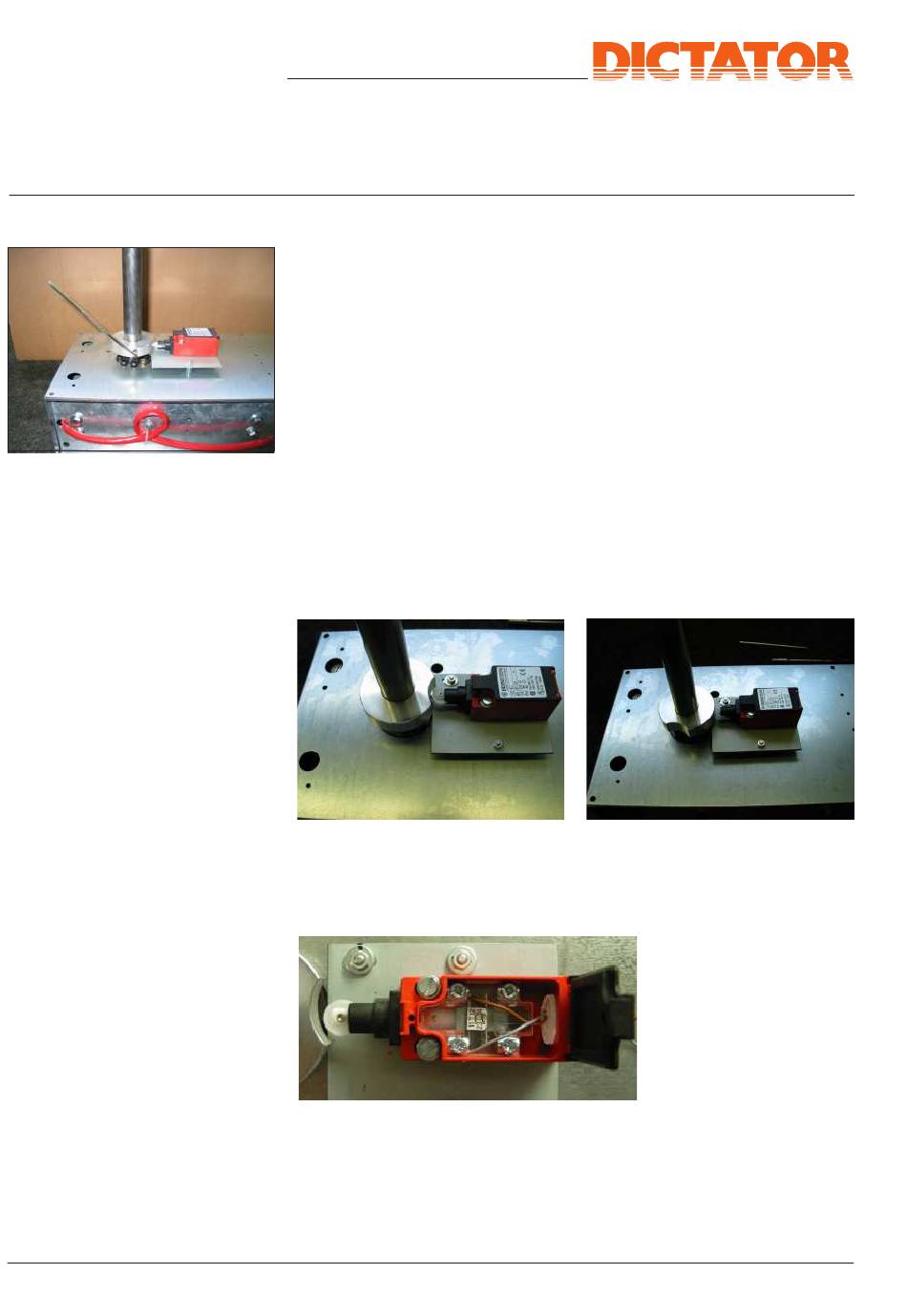

III. Montage/réglage de la fin de course sur le
DICTAMAT 304AZ
Après la mise en marce du DICTAMAT 304AZ la fin de course
mécanique s'installe sur la motorisation. Il faut que le bras se trouve
Ill. 17
en position fermée. La fin de course est déjà montée en haut de la
motorisation.
Mettre l'anneau d'aluminium inclu de haut sur l'axe (si nécessaire,
desserrer en avant un peu la vis sans tête). Il faut situer l'anneau de
façon que le galet de la fin de course se trouve dans la rainure de
l'anneau d'aluminium. Puis fixer l'anneau en serrant la vis sans tête
avec une clé mâle à six pans (ill. 17).
Quand on tourne l'anneau d'aluminium, le galet de la fin de course
est enfoncée. Si le montage est correcte, le bras du DICTAMAT
304AZ ne se trouve pas dans la position fermée quand le galet est
enfoncée, c.a.d. l'ascenseur ne doit pas marcher.
Ill. 17a: Fin de course en
position de repos (porte fermée)
Ill. 17c: Branchement de la fin de course
l'état normal du contact, il faut brancher les bornes 11 et 12 de la fin
de course (ill. 17c). Quand le bras du DICTAMAT 304AZ ouvre, le
galet est enfoncé et le contact est coupé.
© DICTATOR TECHNIK GMBH Gutenbergstr. 9 • D - 86356 Neusäß • Deutschland
Tel. (0821)24673 - 0 • Fax (0821) 24673 - 90 • E-Mail info@dictator.de • 1080
Ill. 17b: Fin de course en
position de travail (porte est
ouverte, ascenseur ne doit pas
marcher)
Le contact de la fin de
course est connecté
directement à l'armoire
de l'ascenseur.
Nomalement celle aura
besoin d'un contact
fermé de la fin de
course quand la porte
est fermée. Comme le
galet étant étendu c'est
