II. Branchement électrique et mise en marche - cont..
II/2 Installation mécanique de la SQUARE 820AZ

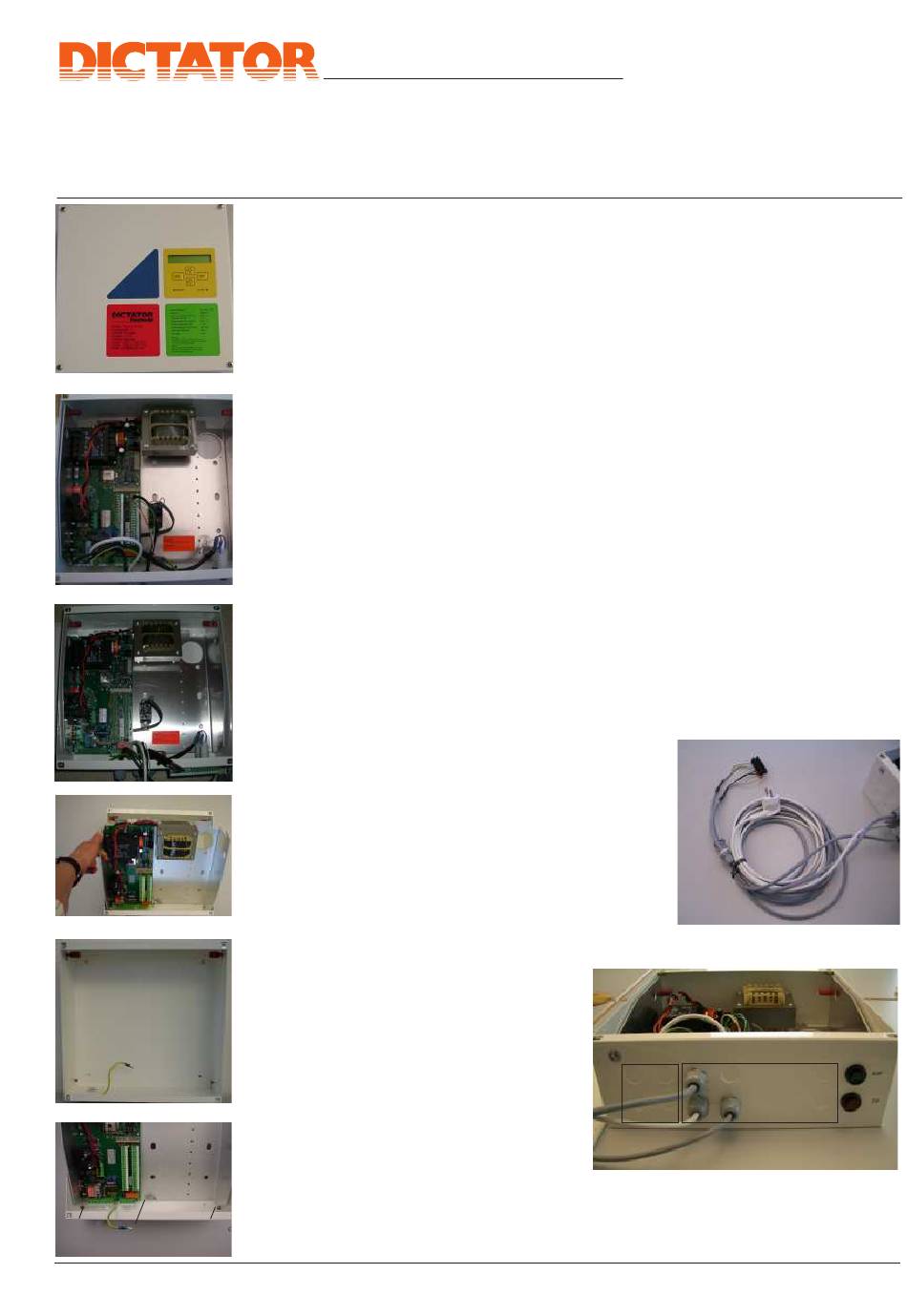

1) Dévisser les 4 vis du couvercle 1 et soulever le couvercle avec
prudence. Débrancher les deux câbles de connexion (câble plat 2 et
fil de protection 3) sur la plaque principale. Faire attention de ne pas
tirer directement sur le câble ! (Ill. 9 et 10). Maintenant le couvercle
peut s'enlever complètement.
Ill. 9
2) Débrancher le fil de protection 5 et les borniers X2, X5 et X6. Puis
desserrer les deux écrous moletés rouges 4 (seulement quelques
tours), jusqu'à ce qu'on puisse enlever le module électronique (ill. 11
et 12).
3) Maintenant fixer le carter vide sur le toit de la cabine (4 perçages
dans le carter) (ill. 13).
Si nécessaire utiliser des rondelles d'étanchéité additionnelles pour
Ill. 10 rendre les perçages étanches.
Comme le carter est en forme carrée, la surface latérale avec les
perçages pour des presse-étoupes peut être placée du côté qui facilite
le plus l'entrée des câbles de connexion. Le couvercle peut être placé
dans n'importe quelle position par rapport au carter.
4) De plus des câbles de connexion déjà raccordés (2 m de câble
secteur, 2,5 m de câble de connexion au
moteur et codeur électronique du
Ill. 11
DICTAMAT 304AZ) il y a dans la face
latérale du carter des estampages pour
plus d'entrées de câbles. On peut les
ouvrir en frappant légèrement sur eux. Ils
sont prévus pour 4 PG13,5 et 3 M16/
PG11 (ill. 15).
Ill. 12
5) Remettre la plaque avec le module
électronique dans le carter -
d'abord dans les deux
goupilles-guide en-bas 7 (ill.
14). Qand elle est
complètement dans le carter,
sécurer la plaque avec les
deux écrous moletés rouges
Ill. 13
en les serrant. Remettre les
borniers X2, X5 et X6 (par
erreur on ne peut pas les
mettre dans une autre place)
et brancher de nouveau le fil de protection 5 de la plaque du module
électronique !
Ill. 14
Manuel technique DICTAMAT 304AZ
avec armoire SQUARE 820AZ
PG
13,5
Ill. 7
PG 11/
M16
Ill. 15
