Fixation des glissières à l'armoire
Il se peut que vous deviez fixer le support de montage dans l'armoire. Cette procédure permet d'effectuer
cette tâche. Les informations fournies ici permettent de réaliser les opérations de façon fiable et sans
danger. Elles comportent également des illustrations des composants matériels concernés et montre
comment ces composants sont liés les uns aux autres.
Pourquoi et quand exécuter cette tâche
Avertissement : Pour éviter un incident sur le guide ou de vous blesser ou d'endommager l'unité,
veillez à avoir les guides et raccords adaptés à votre armoire. Si votre armoire a des trous à rebord pour
support carrés ou des trous à rebord pour support de filetage de vis, veillez à ce que les guides et
raccords correspondent aux trous à rebord pour support utilisés sur votre armoire. N'installez pas de
matériel non conforme à l'aide de rondelles ou de cales d'espacement. Si vous ne disposez pas des
glissières et des raccords adaptés à votre armoire, contactez votre revendeur IBM.
Procédure
1. Chaque glissière est marquée d'un R (right, pour droite) ou d'un L (left, pour gauche), en regardant de
face. Sélectionnez la glissière de gauche, placez-la à l'avant de l'armoire et repérez l'unité EIA
sélectionnée précédemment marquée.
2. Retirez la vis à l'arrière de la glissière (3). Poussez vers le haut la languette de verrouillage (1) et tirez
sur le loquet avant (2) à l'avant de la glissière. Pour plus d'informations, voir figure 2.

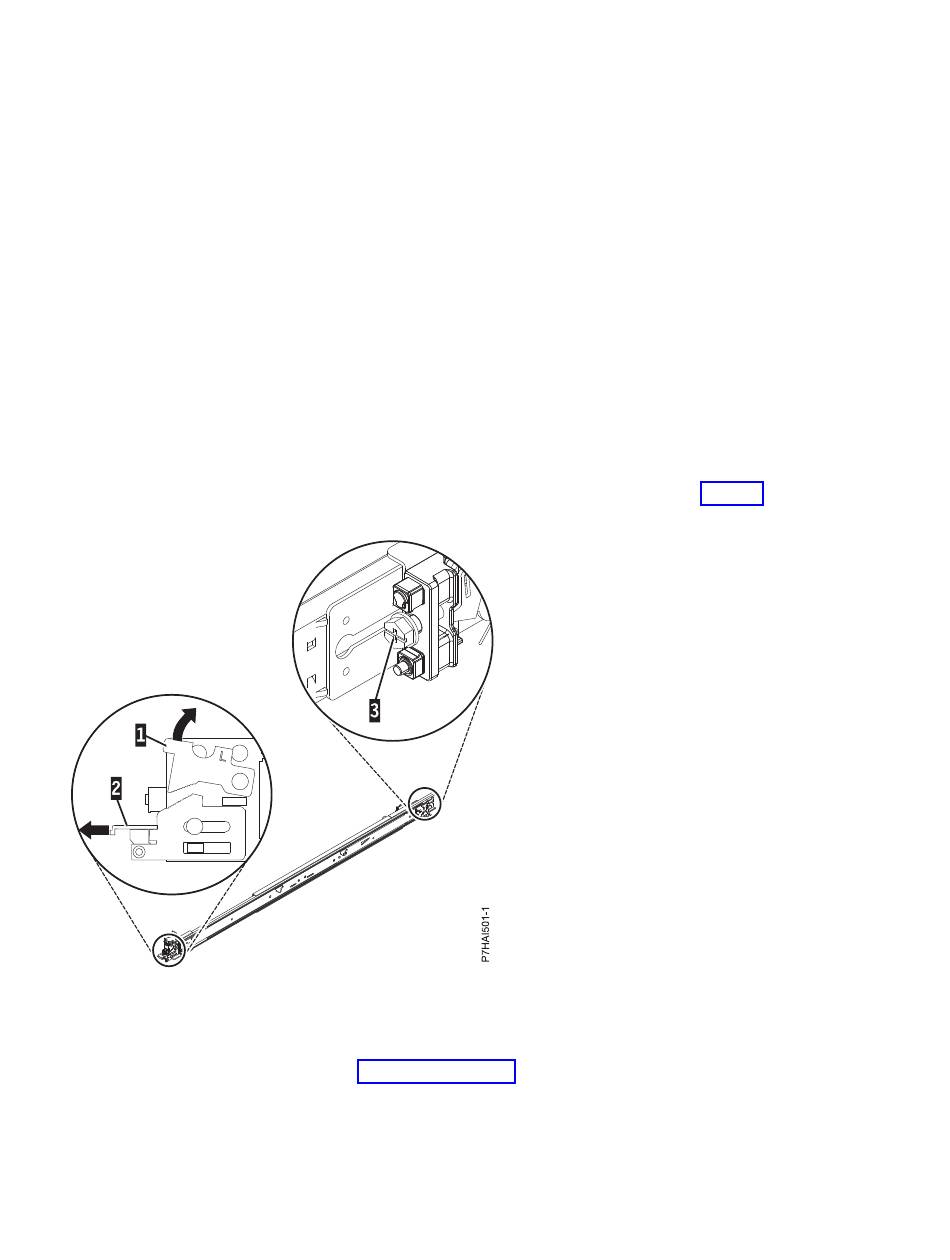

Figure 2. Ouverture du loquet avant et retrait de la vis arrière
3. A l'avant de l'armoire, insérez les trois broches à l'avant de la glissière dans les trous précédemment
marqués de l'unité EIA sélectionnée. Abaissez la glissière (1) pour engager le crochet sur la broche du
milieu. Pour plus de détails, voir figure 3, à la page 6.
