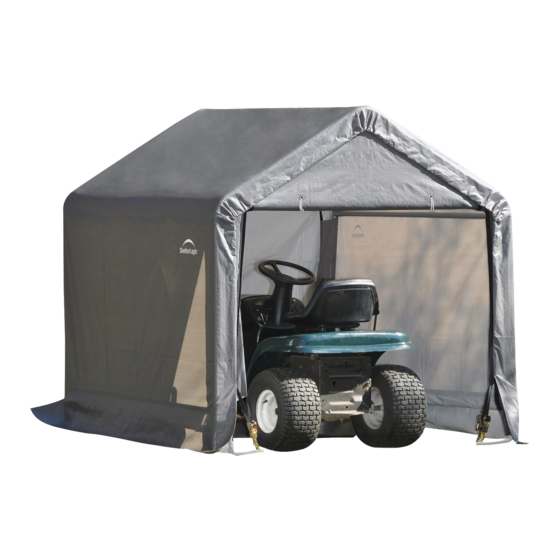

6' x 6' x 6' Shed-in-a-Box
6'x6'x6' Shed-in-a-Box
6'x6'x6' Shed-in-a-Box
6'x6'x6' Shed-in-a-Box
Please read instructions COMPLETELY before assembly. This shelter MUST be securely anchored.
THIS IS A TEMPORARY STRUCTURE AND NOT RECOMMENDED AS A PERMANENT STRUCTURE.
150 Callender Road
Watertown, CT 06795
www.shelterlogic.com
11/17/10
Peak Style Shelter
Assembly Instructions
DeScrIPtIon
®
®
recoMMenDeD toolS
Before you start: 1+ individual recommended for assembly, approximate time 1 hr.
- Gray
- Gray
- Tan
®
Page 1
®
MoDel #
70401
70402
70405
VIeW An onlIne InStrUctIonAl
VIDeo oF A GArAGe BeInG BUIlt!
www.Shelterlogic.com
1-800-524-9970
Canada:
1-800-559-6175
05_70401-70402-70405_0I
Publicité
Table des Matières
Manuels Connexes pour ShelterLogic 70401
Sommaire des Matières pour ShelterLogic 70401
- Page 1 6' x 6' x 6' Shed-in-a-Box ® Peak Style Shelter Assembly Instructions DeScrIPtIon MoDel # 70401 6'x6'x6' Shed-in-a-Box - Gray ® 70402 6'x6'x6' Shed-in-a-Box - Gray ® 70405 6'x6'x6' Shed-in-a-Box - Tan ® recoMMenDeD toolS Please read instructions COMPLETELY before assembly. This shelter MUST be securely anchored.
-
Page 2: Care And Cleaning
AttentIon: This shelter product is manufactured with quality materials. It is designed to fit the ShelterLogic custom fabric cover included. ® , LLC ShelterLogic Shelters offer storage and protection from damage caused by sun, light rain, tree sap, animal - bird excrement ®... -
Page 3: Parts List
Model #70401 - Gray 6' x 6' x 6' Shed-in-a-Box Parts List - ® Model #70402 - Gray Model #70405 - Tan Quantity Part # Description of Parts: Upright Tube 39 1/2" 800374 Cross Rails, Swedge 35 3/5" 800176 Cross Rails 35 3/5"... - Page 4 1. lAY oUt rooF FrAMe SIDE BEND CONNECTORS TOP BEND CONNECTOR 800077 800075 800076 800076 800075 800177 800176 800071 800071 800077 800077 800177 800176 800071 800071 800075 800076 800177 800176 2. ASSeMBle rooF FrAMe Side Bend Connectors Bend in pipe Welded Socket for cross rail NOTE:...
- Page 5 3. ASSeMBle leGS & AttAcH to rooF FrAMe A. Assemble corner leg bends to vertical poles for corner legs, then to roof frame. B. Attach legs with bolts on one side of roof frame, let the other side of roof frame rest on the ground. C.
- Page 6 C. Wrap cable provided through the eyelet of the anchor and around the frame as shown below. Secure the cable with the clamps provided. NOTE: 15" Augers are for temporary use only! For best results ShelterLogic recom- mends using our Easy Hooks (#10036 4-pack, #10035 6-pack, or #10038 8-pack) or 30" Augers (#10075 4-pack,...
-
Page 7: Important
7. Door AnD SolID enD PAnel InStAllAtIon A. Hold end panel at the top center with white inner surface facing inside of the shelter. Wrap the edges of the fabric panel around the end rib. B. Disconnect top rail (the horizontal pipes that run from front to back along the top) from the end rib. Pull the webbing (the black strap) below the cross rail. - Page 8 D. Disassemble cover rails and slide through fabric pockets at each leg and reattach with clamps to each leg. Repeat this on other side. Push down on cover rails to tighten cover, before tightening bolts completely. E. Check and tighten Ratchets and Cover Rails monthly to ensure the cover is tight. NOTE: The ShelterLogic logo should ®...
-
Page 9: Outils Recommandés
1,8 x 1,8 x 1,8m Shed-in-a-Box ® leS trADUctIonS FrAnçAISeS D’InStrUctIon D’ASSeMBlAGe DeScrIPtIon MoDèle nº 70401 1,8 x 1,8 x 1,8m Shed-in-a-Box - Gris ® 70402 1,8 x 1,8 x 1,8m Shed-in-a-Box - Gris ® 70405 1,8 x 1,8 x 1,8m Shed-in-a-Box - Bronzage ®... -
Page 10: Garantie
® , LLC les excréments animaliers et une légère tomber de neige. S’il vous plait ancrez la structure ShelterLogic d’une manière cor- ®... -
Page 11: Les Parties Énumèrent
Modèle nº 70401 - Gris 1,8 x 1,8 x 1,8m Shed-in-a-Box Les Parties énumèrent - ® Modèle nº 70402 - Gris Modèle nº 70405 - Bronzage Quantité Partie # Description des Proudits: Tube Vertical de 100,3 cm (39,5 po) 800374... -
Page 12: Assemblage Du Toit
1. étAler lA cHArPente DU toIt LE CONNECTEUR LATéRAL PREMIER CONNECTEUR 800077 800075 800076 800076 800075 800177 800176 800071 800071 800077 800077 800177 800176 800071 800071 800075 800076 800177 800176 2. ASSeMBlAGe DU toIt Le Connecteur Latéral La courbe La prise soudée pour la barre transversale REMARQUE: Soyez sure que les pièces... -
Page 13: Assemblez Les Jambes Et Les Pieds
3. ASSeMBleZ leS jAMBeS et leS PIeDS A. Assembler les jambes des coins. B. Attachez les jambes avec les boulons sur un des coté de la toiture. C. Attachez le reste des jambes avec les boulons de l’autre coté de la toiture. REMARQUE: Aucune visses n’est nécessaire pour ses connections. -
Page 14: Positionnez La Charpente De Façon Rectangulaire
Sécurisez le câble avec la pince fournie. REMARQUE: Les ancres foreuses de 15" sont pour utilisation temporaire uniquement! Pour de meilleurs résultats, Shelterlogic recommande l’utilisation de nos ancres ‘’Easy Hooks’’ (#10036 Ancre pour ossature de bout paquet de 4, #10035 paquet de 6 ou #10038 paquet de 8) ou ancres foreuses de 30’’... -
Page 15: Installation Des Panneaux De Porte Et De Bout
7. InStAllAtIon DeS PAnneAUx De Porte et De BoUt A. Tenez le panneau en haut et au centre avec la partie blanche vers l’intérieur de l’abri. Entourer le bord de la toile autour de l’ossature et passez les tubes au travers de la fente déjà coupée dans la toile. B. -
Page 16: Installer La Couverture Principale Ainsi Que Les Tubes De Couverture
E. Vérifiez et resserrez les cliquets ainsi que les tubes de couverture de façon mensuelle pour s'assurer que la couverture soit bien tendue. REMARQUE: Le logo Shelterlogic doit être orienté comme montré. CORRECTE... -
Page 17: Herramientas Recomendadas
1,8 x 1,8 x 1,8m Shed-in-a-Box ® InStrUccIoneS De enSAMBlAje en eSPAÑol DeScrIPcIón MoDelo nº 70401 1,8 x 1,8 x 1,8m Shed-in-a-Box - Gris ® 70402 1,8 x 1,8 x 1,8m Shed-in-a-Box - Gris ® 70405 1,8 x 1,8 x 1,8m Shed-in-a-Box - Bronceado ®... -
Page 18: Cuidado Y Limpieza
(por favor guarde su copia del recibo de compra). Si se encuentra que este producto o cualquiera de sus partes asociadas tienen algún defecto o faltan partes al momento de recibir el producto, Shelterlogic , LLC reparará... - Page 19 Modelo nº 70401 - Gris 1,8 x 1,8 x 1,8m Shed-in-a-Box Las Partes Listan - ® Modelo nº 70402 - Gris Modelo nº 70405 - Bronceado Cantidad Pieza No. Descripción de los Prouductos: Tubo Vertical 100,3 cm (39,5”) 800374 Cruce Baranda 90,4 cm (35,6”) 800176 Cruce Baranda 90,4 cm (35,6”)
- Page 20 1. DIAGrAMA De lA eStrUctUrA Del tecHo TOME PARTIDO CONECTOR CONECTORES PRIMEROS 800077 800075 800076 800076 800075 800177 800176 800071 800071 800077 800077 800177 800176 800071 800071 800075 800076 800177 800176 2. enSAMBle el tecHo Tome Partido Conector La curva El enchufe soldado para la baranda de la cruz...
- Page 21 3. enSAMBle loS PUntAleS rectoS Y lAS PAtAS A. Monte las piernas de la esquina B. Ate las piernas con los pernos en un lado del marco de la azotea. C. Ate las piernas restantes con los pernos al lado opuesto del marco de la azotea. NOTA: No se requieren pernos para estas conexiones.
- Page 22 Asegure el cable con las pinzas siempre. NOTA: Los taladros de 15" pulgadas están para el uso temporal solamente! Para los mejores resultados ShelterLogic recomienda el usar de nuestros Ganchos Fáciles (#10036 4- paquetes, #10035 6-paquetes, o #10038 8-paquetes) o Taladros Anclas de la costilla de extremo de 30"...
- Page 23 7. PUertA e InStAlAcIón Del PAnel SólIDo De extreMo A. Sostenga el panel de extremo en el centro superior con el revestimiento superficial interno blanco dentro del cobertizo. Envuelva los bordes del panel de la tela alrededor de la costilla de extremo y pase los carriles entre los boquetes en la tela. B.
- Page 24 E. Verifique y apriete los trinquetes y los largueros transversales mensualmente para comprobar que la cubierta quede apretada. NOTA: La insignia de ShelterLogic ® se debe orientar como se muestra abaj.
