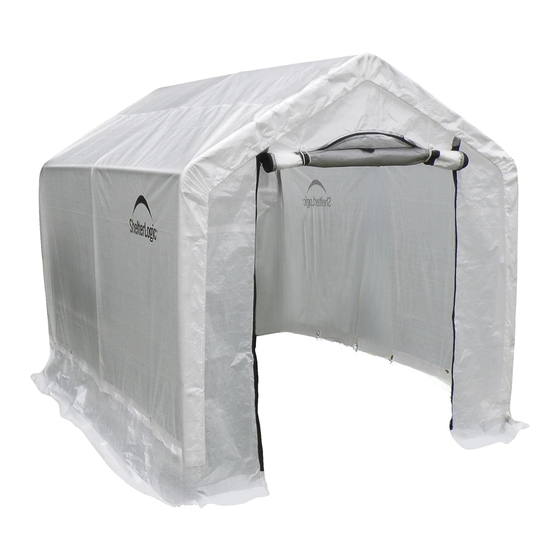

6' x 8' x 6'6" Greenhouse
Assembly Instructions
descRIpTIon
model #
6' x 8' x 6'6" Greenhouse - Clear
70602
Recommended Tools
Please read instructions COMPLETELY before assembly. This shelter MUST be securely anchored.
THIS IS A TEMPORARY STRUCTURE AND NOT RECOMMENDED AS A PERMANENT STRUCTURE.
Before you start: 1+ individual recommended for assembly, approximate time 2 hr.
1-800-524-9970
150 Callender Road
Canada:
Watertown, CT 06795
1-800-559-6175
www.shelterlogic.com
8/6/10
Page 1
05-70602-0B
