18' x 30'
SUPER MAX CANOPY
Assembly Instructions
DESCRIPTION
MODEL #
26767

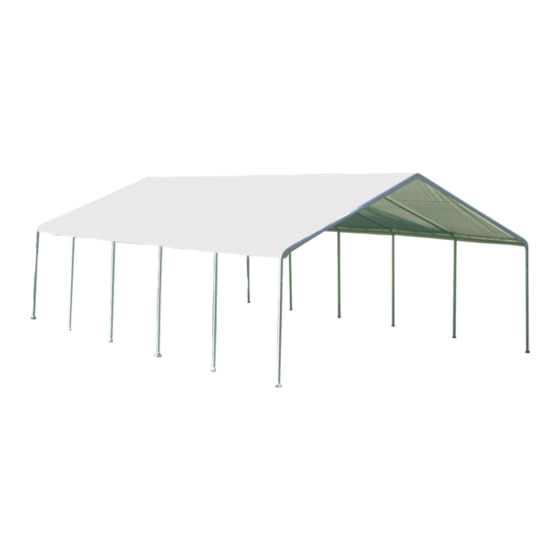

18' x 30' Super Max Canopy - 12 Leg - White
RECOMMENDED TOOLS
Please read instructions COMPLETELY before assembly. This shelter MUST be securely anchored.
THIS IS A TEMPORARY STRUCTURE AND NOT RECOMMENDED AS A PERMANENT STRUCTURE.
Before you start: 2+ individual recommended for assembly, approximate time 2 hr.
1-800-524-9970
150 Callender Road
Canada:
1-800-559-6175
Watertown, CT 06795
www.shelterlogic.com
3/12/18
Page 1
05_26767_E1

Publicité

Table des Matières
loading

Sommaire des Matières pour ShelterLogic 26767

  • Page 1 SUPER MAX CANOPY Assembly Instructions DESCRIPTION MODEL # 26767 18' x 30' Super Max Canopy - 12 Leg - White RECOMMENDED TOOLS Please read instructions COMPLETELY before assembly. This shelter MUST be securely anchored. THIS IS A TEMPORARY STRUCTURE AND NOT RECOMMENDED AS A PERMANENT STRUCTURE.
  • Page 2 ATTENTION : Cet abri est fabriqué avec des matériaux de materiales de calidad. Está diseñado para adaptarse a la cubierta qualité. Il est conçu en fonction de la toile adaptée ShelterLogic quality materials. It is designed to fit the ShelterLogic Corp.
  • Page 3 18' x 30' Super Max Canopy - 12 Leg - Parts List - Model #26767 Quantity Part # Description of Parts: Swedged Rafter Poles 71.2 in. / 180,9 cm 802105 Swedged Rafter Poles 38.4 in. / 97,5 cm 802104 Swedged Leg Poles 75.9 in. / 192,8 cm 10043 Cross Rails 69.6 in.
  • Page 4 1. LAY OUT ROOF FRAME Assembly is easiest if you lay out the roof parts as shown in the location you intend to erect the shelter. Start by assembling the center peak then assemble each side. 10046 802104 802104 10045 802105 802105 10045...
  • Page 5 2. CONNECT ROOF FRAME 10017 01010 10017 802103 NOTE: Install all carriage bolts with the nut toward the center of the frame. 07000 3. PLACE COVER OVER ROOF FRAME Place cover over frame so the grommetted portion is facing down. The valance will cover the frame eaves.
  • Page 6 5. ATTACH LEGS TO ROOF FRAME After assembling the legs, lay them next to the canopy near each of the 3 and 4 way connectors. Attach all legs to one side first. Let the other side of roof frame rest on the ground. Repeat for opposite side. NOTE: See diagram.
  • Page 7 8. TIGHTEN THE COVER WITH Twist-Tite Tighten Cover Twist-Tite™ Secure Leg Pole ™ TWIST TITE ™ Cover A. Wrap the cord with plastic ball and "S" hook at the corners of the cover around the corner leg poles. Insert "S" hook into the hole of the corner leg poles. 10045 Twist each leg pole until the cover becomes tight.
  • Page 8: Outils Recommandés

    TENTE SUPER MAX™ LES TRADUCTIONS FRANÇAISES D'INSTRUCTION D'ASSEMBLAGE DESCRIPTION MODÈLE Nº 26767 5,5 x 9,1m Tente Super Max™ - 12 Pied - Blanc OUTILS RECOMMANDÉS Lire TOUTES les instructions avant de monter. Cet abri DOIT être bien ancré. Ceci est une structure temporaire, il n'est pas recommandé d'en faire une structure permanente.
  • Page 9 5,5 x 9,1m Super Max Canopy ™ - 12 Pied - Liste de Pièces - Modèle nº 26767 Quantité Pièces : Description des Pièces : Poteau de Chevrons, Raffiné 71.2 po. / 180,9 cm 802105 Poteau de Chevrons, Raffiné 38.4 po. / 97,5 cm 802104 Poteau de Jambe, Raffiné...
  • Page 10: Étaler Le Cadre Du Toit

    1. ÉTALER LE CADRE DU TOIT : L’assemblage est plus facile si on étale les pièces de tuyau comme montré à l’endroit ou on veut mettre l’abri. Les pièces ci-dessous forment le cadre, commençant au centre du toit puis on monte chaque côté. 10046 802104 802104...
  • Page 11: Brancher Les Tuyaux

    2. BRANCHER LES TUYAUX : 10017 01010 10017 802103 Installer toutes les REMARQUE visses de façon a ce que les boulons soient dirigés vers le centre de la charpente. 07000 3. PLACER LA COUVERTURE : Placer le toit sur le cadre pour que la partie avec les œillets soit tournée vers le bas. La couverture couvre les avancées du cadre.
  • Page 12: Attachez Les Jambes À La Charpente Du Toit

    5. ATTACHEZ LES JAMBES À LA CHARPENTE DU TOIT Assembler les sections droites et les poser à côté de l’abri près des connecteurs à 3 et 4 voies. Attachez toutes les jambes à un côté d'abord. Permettez l'autre côté de reposé au sol. Attachez les jambes à...
  • Page 13: Ancrez Votre Tente

    8. SERREZ LA COUVERTURE AVEC Twist-Tite ™ Serrez la Couverture Twist-Tite™ fixez le poteau de jambe TWIST TITE ™ A. Enroulez la corde avec la boule en plastique et le Couverture crochet de «S» aux coins de la couverture autour des poteau.
