Assembly Instructions
DESCRIPTION
MODEl #
25770

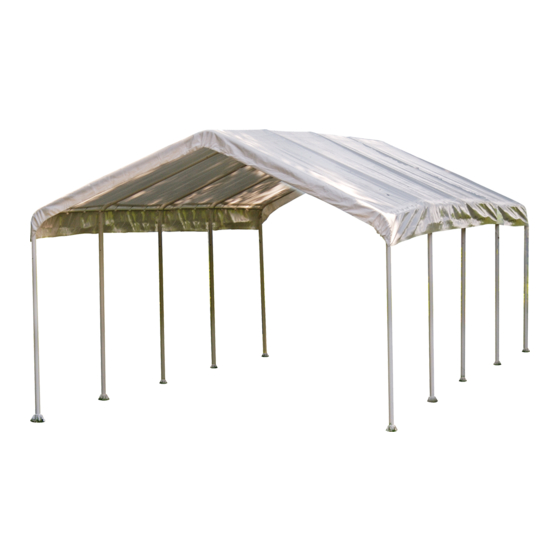

12' x 26' SuperMax™ Canopy - 10 Leg - White
RECOMMENDED TOOlS
Please read instructions COMPLETELY before assembly. This shelter MUST be securely anchored.
THIS IS A TEMPORARY STRUCTURE AND NOT RECOMMENDED AS A PERMANENT STRUCTURE.
Before you start: 2+ individuals recommended for assembly, approximate time 2 hr.
1-800-524-9970
150 Callender Road
Canada:
Watertown, CT 06795
1-800-559-6175
www.shelterlogic.com
9/29/11
Page 1
05_25770_0E

Publicité

Table des Matières
loading

Sommaire des Matières pour ShelterLogic SUPERMAX 12x26

  • Page 1 Please read instructions COMPLETELY before assembly. This shelter MUST be securely anchored. THIS IS A TEMPORARY STRUCTURE AND NOT RECOMMENDED AS A PERMANENT STRUCTURE. Before you start: 2+ individuals recommended for assembly, approximate time 2 hr. 1-800-524-9970 150 Callender Road Canada: Watertown, CT 06795 1-800-559-6175 www.shelterlogic.com 9/29/11 Page 1 05_25770_0E...
  • Page 2: Care And Cleaning

    ATTENTION: This shelter product is manufactured with quality materials. It is designed to fit the ShelterLogic custom fabric cover included. ® Corp. ShelterLogic Shelters offer storage and protection from damage caused by sun, light rain, tree sap and animal - bird excrement.
  • Page 3: Description Of Parts

    12' x 26' SuperMax Canopy - 10 Leg - Parts List - Model #25770 Description of Parts: Quantity Part # Swedged Rafter Pole 34.9" / 88,6 cm 800240 Rafter Poles 34.9" / 88,6 cm 800241 Upright Pole 39.4" / 100,1 cm 800243 Upright Pole 39.4"...
  • Page 4 1. lAY OUT ROOF FRAME Assembly is easiest if you lay out all pipe parts as shown in the area you intend to erect the shelter. Keep other parts on a tarp or the box top. FRONT 10046 10045 10045 800241 800240 800240...
  • Page 5 2. ASSEMBlE ROOF FRAME NOTE: Swedged tubes insert into plain ends at the crimp marks. Start with the Center..Swedged Tube Connections 800240 800241 800241 800240 10046 800240 800242 10048 800241 10161 Crimp Marks 800242 10048 10161 800242 10048 10161 800242 800240 10161...
  • Page 6 Leg Pole Assembly 3. ASSEMBlE lEGS & ATTACH TO ROOF FRAME A. Rotate the foot until the hole aligns with the hole in 800243 the pole leg. B. Insert a long pin (10052) into each hole to secure each foot. Secure with ring.
  • Page 7 5. PlACE COVER AND SECURE TO CANOPY FRAME A. Place cover over assembled roof frame with grommet panels facing down, aligned with cross rails. B. Make sure the cover is properly aligned on the frame, secure the four corners of the cover with bungees to the frame first Attach remaining bungees.
  • Page 8: Outils Recommandés

    Ceci est une structure temporaire, il n'est pas recommandé d'en faire une structure permanente. Avant de commencer: Il faut 2 personnes ou plus pour le montage qui prend environ 2 heures. 1-800-524-9970 150 Callender Road Canada: Watertown, CT 06795 1-800-559-6175 www.shelterlogic.com 9/29/11 Page 8 05_25770_0E...
  • Page 9: Entretien Et Nettoyage

    ® Corp. les excréments animaliers et une légère tomber de neige. S’il vous plait ancrez la structure ShelterLogic d’une manière cor- ®...
  • Page 10: Description Des Pièces

    - List des Pièces - Modèle nº 25770 3,7 x 7,9 m TENTE SUPERMAX ™ Description des Pièces: Quantité Pièces # Poteaux de chevrons cannelés 34.9 po. / 88,6 cm 800240 800241 Poteaux cannelés 34.9 po. / 88,6 cm Tube Droit 39.4 po.
  • Page 11 1. éTAlER lA CHARPENTE DU TOIT L’assemblage est plus facile si on étale les pièces comme montré à l’endroit ou on veut mettre l’abri. DEVANT 10046 10045 10045 800241 800240 800240 800241 800242 800242 800242 10161 10161 10161 10047 10047 800241 800240 800240...
  • Page 12: Assemblage Du Toit

    2. ASSEMBlAGE DU TOIT NOTE: Tubes males sont insérés dans les tubes femelles aux bouts avec les bosses. Connexions de Tube Swedged Commencez par le central…. 800240 800241 800241 800240 10046 800240 800242 10048 800241 10161 Marques sur le bout 800242 10048 10161...
  • Page 13: Assemblez Les Jambes Et Securisez À La Charpentea

    Assemblage des jambes 3. ASSEMBlEz lES jAMBES ET SECURISEz à lA CHARPENTE A. Faire tourner le pied 800243 jusqu’à ce que le trou soit aligné avec le trou dans le poteau. B. Insérer la broche longue (10052) dans le trou pour 10093 fixer le pied.
  • Page 14: Posez La Toile Et Securisez La A La Charpente

    5. POSEz lA TOIlE ET SECURISEz lA A lA CHARPENTE A. Posez la toile par dessus la charpente avec le panneau avec les œillets vers le bas, Alignez avec les tubes horizontaux. B. Assurez vous que la toile soit bien aligner sur la charpente, sécurisez les quatre coins de la toile avec les sandows (10066) à...
  • Page 15: Herramientas Recomendadas

    ESTA ES UNA ESTRUCTURA TEMPORAL Y NO SE RECOMIENDA COMO ESTRUCTURA PERMANENTE. Antes de empezar: se recomiendan 2 o más personas para ensamblar, el tiempo aproximado de ensamble son 2 horas. 1-800-524-9970 150 Callender Road Canada: Watertown, CT 06795 1-800-559-6175 www.shelterlogic.com 9/29/11 Página 15 05_25770_0E...
  • Page 16: Cuidado Y Limpieza

    (por favor guarde su copia del recibo de compra). Si se encuentra que este producto o cualquiera de sus partes asociadas tienen algún defecto o faltan partes al momento de recibir el producto, Shelterlogic Corp.
  • Page 17 Lista de Partes - Toldo SuperMax™ de 3,7 m x 7,9 m - 10 Postes - Modelo #25770 Descripción de los Prouductos: Cantidad Pieza No. Poste 34.9 pulg. / 88,6 cm 800240 Poste de Viga 34.9 pulg. / 88,6 cm 800241 Poste Vertical 39.4 pulg.
  • Page 18 1. DIAGRAMA DE lA ESTRUCTURA DEl TECHO El ensamblaje es más fácil si distribuye todas las piezas de tubos como se ilustra en el área donde desea colocar el cobertizo. FRENTE 10046 10045 10045 800241 800240 800240 800241 800242 800242 800242 10161 10161...
  • Page 19 2. ENSAMBlE El TECHO NOTA: Separador de millares de los tubos de extremos llanos en las marcas del prensado. Comience con el de centro…. Conexiones de tubo 800240 800241 800241 800240 10046 800240 800242 10048 800241 10161 Crimp Marks 800242 10048 10161 800242...
  • Page 20 Leg Pole Assembly 3. ENSAMBlE PIERNAS Y ASEGURAN El MARCO DEl TECHO A. Rote la base hasta que el 800243 agujero quede alineado con el del poste. B. Inserte un tiempo (10052) en cada agujero de seguridad de cada pie. 10093 Seguro con el anillo.
  • Page 21 5. COlOqUE lA TOlDO Y ASEGURElA Al MARCO A. Coloque la cubierta sobre el marco ensamblado con los paneles de orificios hacia abajo, alineados con los rieles horizontales. B. Cerciórese de que la cubierta esté apropiadamente alineada en el marco, asegure las cuatro esquinas de la toldo con cuerdas elasticas (10066) al marco primero.
