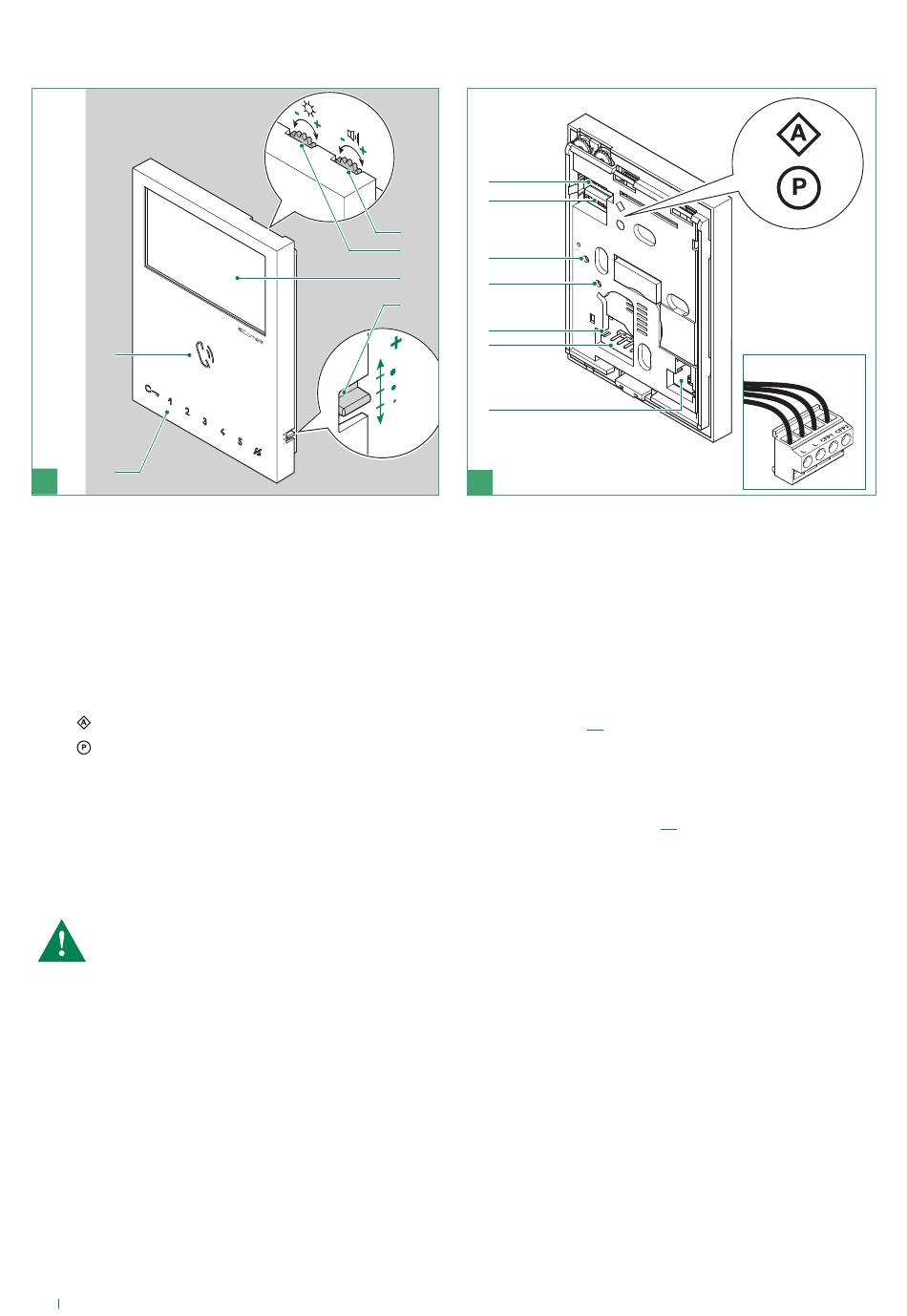

Description moniteur Art. 6721W
6
5
1
1. Réglage de la luminosité
f Pour augmenter le volume tourner dans le sens des aiguilles d'une montre
2. Réglage volume haut-parleur
f Pour augmenter la luminosité tourner dans le sens des aiguilles d'une montre
3. Écran LCD 4,3" couleurs
4. Réglage volume sonnerie (haut - moyen - bas)
5. Touches à effleurement
6. Haut-parleur et touche d'activation phonie
7. S1
Microswitches pour la programmation du code d'appel (voir tableau page 13)
8. S2
DIP switches de programmation des boutons et fonctions
DIP 1-2-3-4 de programmation des fonctions des boutons
DIP 5-6 accès à la programmation
DIP 7 de gestion de la tension d'alimentation (voir schémas et variantes à partir de la page 29) par défaut = ON
DIP 8:
ON moniteur secondaire
OFF moniteur principal (par défaut)
Possibilité de configurer 1 moniteur principal au maximum
9. Réglage du fabricant - NE PAS MODIFIER !
10. Réglage du fabricant - NE PAS MODIFIER !
11. CV 5 Cavalier fermeture vidéo
12. Pin d'ancrage bornier
13. Espace pour le logement de l'expansion des touches supplémentaires (Art. 6734W)
Bornier pour la connexion de l'installation
LL Bornes de connexion ligne Bus
CFP1 CFP2 Entrée de l'appel extérieur
14
7
8
2
1
9
3
10
4
11
12
13
2
