- Page 1 MANUEL TECHNIQUE Poste intérieur audio mains libres Mini Art. 6750W, 6751W Passion.Technology. Design.
-
Page 2: Table Des Matières
• d'utilisation contraire aux indications, • de non-respect des indications et des recommandations présentes dans ce Manuel / Instructions. Comelit Group S.p.A. se réserve le droit de modifier à tout moment et sans préavis le contenu de ce Manuel/Notice d’instructions. -
Page 3: Description

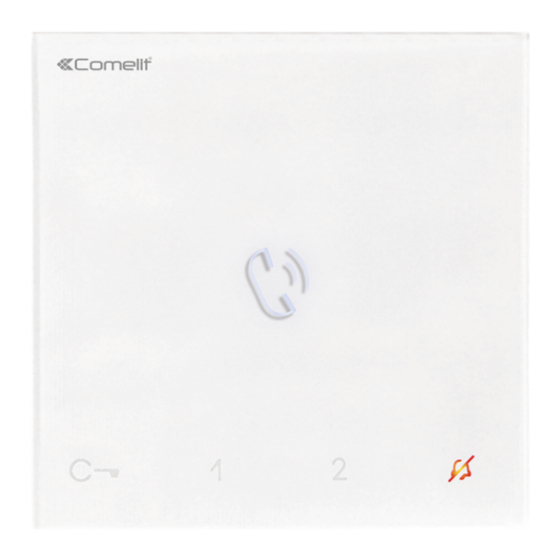

Description Art. 6750W Poste intérieur audio mains libres série Mini avec phonie full-duplex et système d'amplification à boucle magnétique intégré. Permet de régler le volume du haut-parleur et le volume de la sonnerie personnalisable à partir de plusieurs mélodies disponibles. Équipé de 5 touches sensitives pour la prise phonie, l'ouvre-porte, l'actionneur, l'appel au standard et la coupure sonnerie, et de leds de signalisation de l'état d'ouverture de la porte. -
Page 4: Art. 6751W
Art. 6751W Poste audio mains libres série Mini avec phonie full-duplex Permet de régler le volume du haut-parleur et le volume de la sonnerie personnalisable à partir de plusieurs mélodies disponibles. Équipé de 5 touches sensitives pour la prise phonie, l'ouvre-porte, l'actionneur, l'appel au standard et la coupure sonnerie, et de leds de signalisation de l'état d'ouverture de la porte. -
Page 5: Légende Boutons Et Leds De Signalisation
Légende boutons et leds de signalisation f Appuyer sur le bouton correspondant pour exécuter la fonction à laquelle il est associé. Attendre environ 1 seconde avant d'appuyer à nouveau sur le même bouton. En appuyant plusieurs fois de suite sur le même bouton, la commande est annulée. Description boutons Description des leds de signalisation Activation phonie... -
Page 6: Caractéristiques Techniques
Caractéristiques techniques Art. 6750W Art. 6751W DONNÉES GÉNÉRALES Hauteur (mm) Largeur (mm) Profondeur (mm) : CARACTÉRISTIQUES DU MATÉRIEL Bornes amovibles RÉGLAGES Réglage du volume haut-parleur Réglage volume de la sonnerie CARACTÉRISTIQUES PRINCIPALES Système audio/vidéo Montage en saillie Montage sur base de table Fonction mains libres Fonction boucle magnétique Couleur... -
Page 7: Montage En Saillie
Montage en saillie optional CLACK! » DÉMONTAGE... - Page 8 Démontage borne Montage borne...
-
Page 9: Connexions
Connexions Connexions à la colonne montante vidéophonique et au bouton d'appel porte palière 6750W COLONNE MONTANTE VIDÉOPHONIQUE 1214/2C APPEL PALIER 1209 / 1210 / 1210A /4888C Connexions à la colonne montante vidéophonique en dérivation du moniteur vidéophonique COLONNE MONTANTE VIDÉOPHONIQUE 6721W 6750W 6701W... -
Page 10: Configuration Des Boutons
Configuration des boutons Par défaut, les boutons gèrent les fonctions de la ligne A (Tableau « Configuration de base »). Il est possible de modifier la configuration d’origine des boutons en modifiant la position des DIP 1-2-3-4 de S2 à l’arrière du poste intérieur audio, en choisissant l’une des combinaisons (B-P) proposées dans le tableau. -
Page 11: Configuration Avancée
Configuration avancée Au cas où les configurations de base (A-P) ne répondraient pas à vos besoins, vous pouvez programmer chaque bouton en suivant les procédures décrites ci-après. Au terme de la programmation, mettre les DIP 1-2-3-4 de S2 (PROG) sur ON. Lorsque les DIP sont ainsi configurés, les boutons gouvernent les fonctions programmées. -
Page 12: Adresse Intercommunicant Sélectif
Adresse intercommunicant sélectif TABLEAU B Code S1 DIP-switch ON Code S1 DIP-switch ON Code S1 DIP-switch ON Attribution adresse sélective (Opérations à effectuer uniquement en cas de programmation « Appel intercommunicant à adresse sélective ») Prendre note des S1 : Définir une S2 : Régler les DIP comme le configurations de S1, adresse. -
Page 13: Actionneur À Code : Programmation Des Boutons
Actionneur à code : programmation des boutons 1. Noter les réglages des DIP-switches S1. 2. Accéder à la programmation en mettant le DIP 6 de S2 sur ON. » la led clignote 3. Consulter le tableau « Configuration de base » pour identifier une combinaison des dip-switch présentant la fonction actionneur (ACT) correspondant au bouton que l’on souhaite programmer, puis configurer les DIP S2. -
Page 14: Programmation Plage
Programmation plage Prendre note de la configuration de S2, S1 et la rétablir à la fin de la programmation. f Effectuer les opérations de 1 à 4 Adresse plage minimum définir le code. « Tableau d'adressage » Adresse plage maximum Validation plage Désactivation plage Éliminer plage 2 sec... -
Page 15: Programmation Sonneries
Programmation sonneries 1. Garder le doigt 6 secondes sur le bouton » émission d'une tonalité de confirmation » la led clignote √ l'opération est possible uniquement si l'installation est au repos ; dans le cas contraire, la led clignote 4 fois pour signaler à... -
Page 16: Tableau D'adressage
Tableau d'adressage DIP switch Code * REMARQUE : Le code 240 est réservé au standard de conciergerie 1,2,3,4,5 1,3,4,5,6 1,2,4,5,7 1,4,5,6,7 1,2,3,5,8 1,3,5,6,8 1,2,5,7,8 2,3,4,5,6 3,4,5,7 2,4,5,6,7 4,5,8 2,3,5,6,8 3,5,7,8 1,2,3,4,5,6 1,3,4,5,7 1,2,4,5,6,7 1,4,5,8 1,2,3,5,6,8 1,3,5,7,8 2,3,4,5,7 3,4,5,6,7 2,4,5,8 4,5,6,8 2,3,5,7,8 1,2,6 1,2,3,4,5,7... - Page 17 C E R T I F I E D M A N A G E M E N T S Y S T E M S w w w . c o m e l i t g r o u p . c o m Via Don Arrigoni, 5 - 24020 Rovetta (BG) - Italy...
