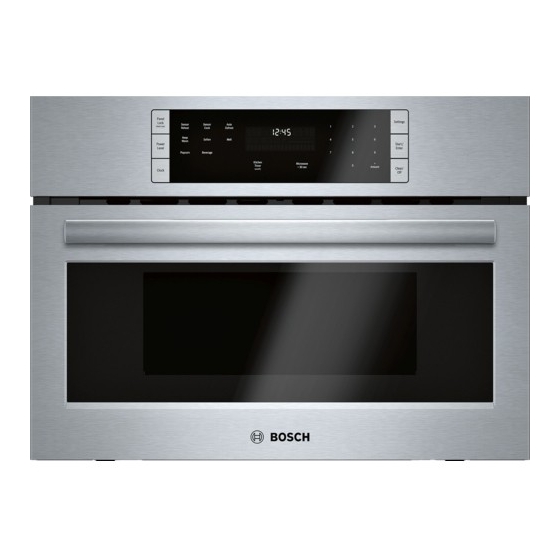

- Page 1 Built-In Microwave Oven Installation Manual HMB57152UC, HMB50152UC, HMB50162UC...
-
Page 2: Table Des Matières
Related Equipment Safety ..........4 Mount to Cabinet ..............8 State of California Proposition 65 Warnings ....4 Testing Operation ............8 Before you begin ............5 Bosch ® Support ............. 9 Tools and parts needed ............5 Before Calling Service ............9 Parts included ............... -
Page 3: Important Safety Instructions
IMPORTANT SAFETY INSTRUCTIONS READ AND SAVE THESE INSTRUCTIONS INSTALLER: LEAVE THESE INSTRUCTIONS WITH THE a matching grounding type receptacle to avoid electrical APPLIANCE AFTER INSTALLATION IS COMPLETE. shock. If there is any doubt as to whether the wall receptacle is properly grounded, the customer should have it checked by a qualified electrician. -
Page 4: Grounding Instructions
IMPORTANT SAFETY INSTRUCTIONS READ AND SAVE THESE INSTRUCTIONS GROUNDING INSTRUCTIONS This appliance must be grounded. Grounding reduces the risk of electric shock by providing a safe pathway for electric current in the event of a short circuit. This appliance is equipped with a cord having a grounding wire with a grounding plug. -
Page 5: Before You Begin
Before you begin Power Requirements Tools and parts needed The outlet must be properly grounded in accordance with Philips head screwdriver all applicable codes. 1/8" drill bit and drill It can be installed in the back wall directly behind the Measuring tape appliance. -
Page 6: Dimensions And Cabinet Requirements
Dimensions and Cabinet Requirements Dimensions for 30” Wall-Mounted Units General Cabinet Requirements HMB50152UC Cabinet requirements vary depending on the model to be installed. Please consult the section Dimensions for the HMB50162UC details pertaining to your particular model. Appliance Dimensions All models require: ¼"... -
Page 7: Dimensions For 27" Wall-Mounted Units
" (8 mm) baseplate underneath the unit body. Dimensions for 27” Wall-Mounted Units HMB57152UC Flush installation 27" units Appliance Dimensions Flush installation also requires: two side cleats to be attached inside the cabinet frame, recessed from the front "... -
Page 8: Electrical Installation
20-amp Requirements branch circuit single grounded outlet. The outlet box should be located in the area behind the appliance (see HMB57152UC NEMA 5-15 120 V, 15 Amps section Cabinet Dimensions). The outlet box and supply... -
Page 9: Bosch ® Support
Department if you have any questions or in the unlikely section. Please be prepared with the information printed event that your Bosch® appliance needs service. Our on your product data plate prior to calling. service team is ready to assist you. -
Page 10: Définitions De Sécurité
Avertissements de la Proposition 65 de l’État de la Fixation à l'armoire ............17 Californie ................12 Opération d’essai ............17 Avant de commencer ..........13 Soutien Bosch ® ............18 Outils et pièces nécessaires ........... 13 Avant d'appeler le service de dépannage ....18 Pièces comprises .............. -
Page 11: Consignes De Sécurité Importantes
CONSIGNES DE SÉCURITÉ IMPORTANTES LIRE ET CONSERVER CES CONSIGNES S É INSTALLATEUR : LAISSEZ CES INSTRUCTIONS AVEC Il incombe au propriétaire et à l’installateur de déterminer L'APPAREIL APRÈS UNE FOIS L'INSTALLATION si des exigences et/ou normes additionnelles TERMINÉE. s´appliquent pour des installations spécifiques. Sécurité... -
Page 12: Instructions De Mise À La Terre
CONSIGNES DE SÉCURITÉ IMPORTANTES LIRE ET CONSERVER CES CONSIGNES Tout composant endommages ou mal réglé dans Avertissements de la Proposition 65 de l’interverrouillage, moniteur, joint d’étanchéité de porte l’État de la Californie et système de génération et de transmission de micro- ondes doit être réparé, remplacé... -
Page 13: Avant De Commencer
Avant de commencer Exigences électriques Outils et pièces nécessaires La prise doit être correctement reliée à la terre selon tous Tournevis cruciforme les codes applicables. Mèche de 1/8 po (3 mm) et perceuse Il peut être installé dans le mur arrière directement Ruban à... -
Page 14: Exigences En Matière De Dimensions Et D'armoire
Exigences en matière de dimensions et d'armoire Dimensions pour les unités installées au Exigences générales concernant le meuble mur de 30 po (76 cm). Les exigences concernant le meuble dépendent du modèle à poser. Veuillez consulter le chapitre HMB50152UC Dimensions pour obtenir des précisions sur votre HMB50162UC modèle. -
Page 15: Dimensions Pour Les Unités Installées Au Mur De 27 Po (68,5 Cm)
Dimensions pour les unités installées au Dimensions des unités de 30 po (762 mm) sous le comptoir mur de 27 po (68,5 cm) HMB57152UC Dimensions de l’appareil Installation affleurante des unités de 30 po (762 mm) Dimensions de la découpe des armoires Une installation affleurante nécessite également :... -
Page 16: Installation Électrique
à un circuit pour micro-ondes de 120 V du four sur une tension autre que celle spécifiée. dédié. Modèle Connexion Circuit Exigences HMB57152UC NEMA 5-15 120 V, 15 A 60 Hz HMB50152UC NEMA 5-15 120 V,... -
Page 17: Installation De L'appareil
Installation de l’appareil Remarque : L’appareil est lourd. Pour l’insérer dans la découpe, faite-vous aider par une otre personne. AVIS : Avant d’installer l’appareil, prendre soin de vérifier la dimension du coffret et les raccordements électriques. Fixation à l'armoire Insérez à fond l’appareil et centrez-le. Ne coudez pas le câble électrique. -
Page 18: Soutien Bosch
Pièces et accessoires Les pièces, les filtres, les décalamineuses, les nettoyants en acier inoxydable et plus encore peuvent être achetés dans le magasin en ligne Bosch ou par téléphone. www.bosch-home.com/us/store Canada Marcone 800-482-6022 Reliable Parts 800-941-9217 Pour ne pas avoir à chercher longtemps en cas de besoin, vous pouvez inscrire ici les références de... -
Page 19: Definiciones De Seguridad
Monte el electrodoméstico en el gabinete ....25 del estado de California ........... 21 Prueba del funcionamiento ........26 Antes de empezar ............22 Soporte de Bosch ® ............26 Herramientas y piezas necesarias ......... 22 Antes de llamar al servicio ..........26 Piezas incluidas .............. -
Page 20: Instrucciones De Seguridad Importantes
INSTRUCCIONES DE SEGURIDAD IMPORTANTES LEA Y CONSERVE ESTAS INSTRUCCIONES INSTALADOR: DEJE ESTAS INSTRUCCIONES CON EL UL 1026 - Electrodomésticos para cocinar y para ELECTRODOMÉSTICO CUANDO HAYA FINALIZADO LA servir alimentos eléctricos de uso doméstico (Electric INSTALACIÓN. Household Cooking and Food Serving Appliances) Es responsabilidad del propietario y el instalador determinar si se aplican otros requisitos y/o normas en IMPORTANTE: CONSERVE ESTAS INSTRUCCIONES... -
Page 21: Instrucciones Para La Conexión Atierra
INSTRUCCIONES DE SEGURIDAD IMPORTANTES LEA Y CONSERVE ESTAS INSTRUCCIONES servicio técnico en los compartimentos que generan ATENCION microondas, verifique el magnetrón, la guía de onda luminosa o la línea de transmisión, y verifique que la Solo para la ventilación general. No utilizar para la alineación, la integridad y la conexión de la cavidad extracción de sustancias y vapores peligrosos o sean correctas. -
Page 22: Antes De Empezar
Antes de empezar Requisitos de electricidad Herramientas y piezas necesarias La toma de corriente debe tener la conexión a tierra Destornillador con cabeza Phillips adecuada de conformidad con todos los códigos Taladro y broca de taladro de 1/8 pulg. correspondientes. Cinta métrica Se puede instalar en la pared trasera, directamente detrás del aparato. -
Page 23: Dimensiones Y Requisitos Del Gabinete
Dimensiones y requisitos del gabinete Dimensiones para unidades montadas a Requisitos generales del gabinete la pared de 30 pulg. Los requisitos del gabinete varían según el modelo a instalar. Por favor consulte la sección dimensión para los HMB50152UC detalles relativos a su modelo en particular. HMB50162UC Todos los modelos requieren: Dimensiones del electrodoméstico... -
Page 24: Dimensiones Para Unidades Montadas A La Pared De 27 Pulg
Dimensiones para unidades montadas a la pared de 27 pulg. Montaje a nivel modelos de 27 pulg. HMB57152UC Dimensiones del electrodoméstico La instalación a ras requiere también: dos refuerzos laterales a fijarse dentro del marco del gabinete, empotrados desde la parte delantera. -
Page 25: Instalación Eléctrica
Requisitos derivación de 20 amperios.La caja del tomacorriente debe estar ubicada en la zona detrás del aparato (ver HMB57152UC NEMA 5-15 120 V, 15 A sección Dimensiones del gabinete).La caja del 60 Hz tomacorriente y el circuito de alimentación deben ser... -
Page 26: Prueba Del Funcionamiento
