Veuillez lire attentivement et complètement le présent mode d'emploi. Celui-ci contient des informations concernant
l'installation, le fonctionnement et le maniement du module :
1.

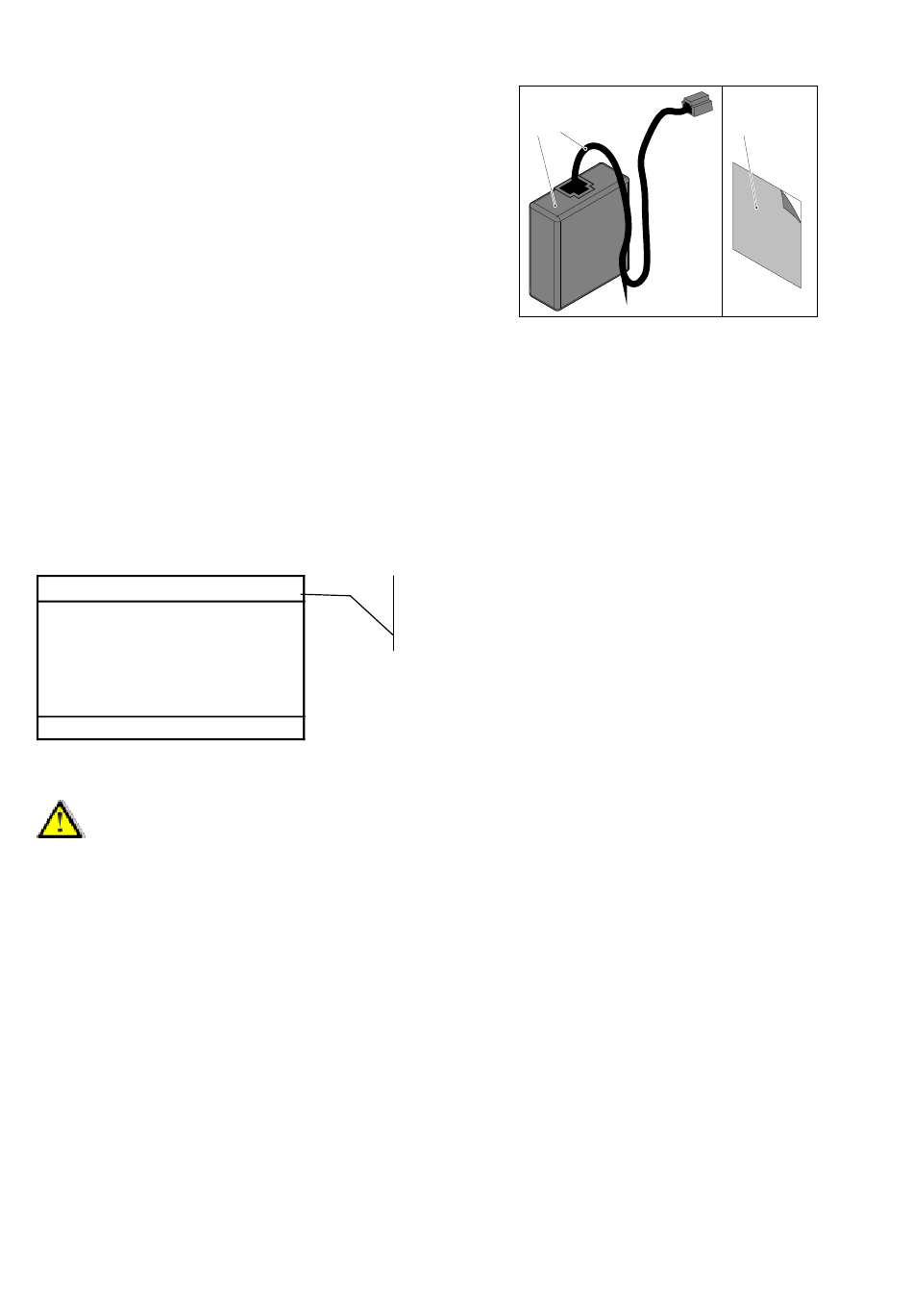

Fournitures


1- Module

2- Câble de réseau RJ45

3- 2xScotch double face velcro

Mode d'emploi
2. Consignes de sécurité pour le module

Le module doit être exclusivement utilisé pour les poêles à granulés Haas+Sohn.

Le module ne peut être raccordé à aucun autre câble RJ45. Sans quoi, le module serait endommagé et
toute garantie serait annulée.

Tenez compte des règlements locaux, nationaux et européens concernant l'utilisation de modules WIFI
3. Installation du module pour poêle à granulés
Avant de procéder à l'installation, assurez-vous que le poêle à granulés est compatible avec le WIFI.
Écran sur le poêle à granulés :
10:34
∓
Temp. amb. souhaitée

Temp. amb. actuelle

État de fonctionnement
Marche
Avant d'installer le module, il convient de débrancher la fiche secteur du poêle à granulés. – la fiche secteur
peut être seulement rebranchée lorsque l'appareil est à nouveau assemblé :
Modèle d'appareil avant 2016 (voir page 4 - série d'images a + b)
1. Connecter le câble RJ45 au module
2. Démonter le panneau latéral gauche (voir mode d'emploi / fiche technique)
Faites passer l'autre extrémité du câble RJ45 à travers la tôle et branchez-la sur la carte.
4. Coller le velcro sur le module.
5. Collez le module à l'arrière du poêle à granules à l'aide de la fermeture velcro tel qu'illustré sur le croquis.
6. Remonter la paroi latérale gauche
7. Rebrancher la fiche secteur
Modèle d'appareil à partir de 2016 (voir page 4 - série d'images c) exception HSP8-Lucca/Catania, HSP8 home-I -
série d'images b
1. Connecter le câble réseau au module
2. Branchez l'autre extrémité du câble réseau dans la carte.
3. Collez le velcro sur le module.
4. Collez le module à l'arrière du poêle à granules à l'aide du second velcro, tel qu'illustré sur le croquis.
￭
Symbole
WIFI
Menu
1 2
￭
: Le poêle est compatible avec le
3
3
