Bull ESCALA Power7 Mode D'emploi page 101

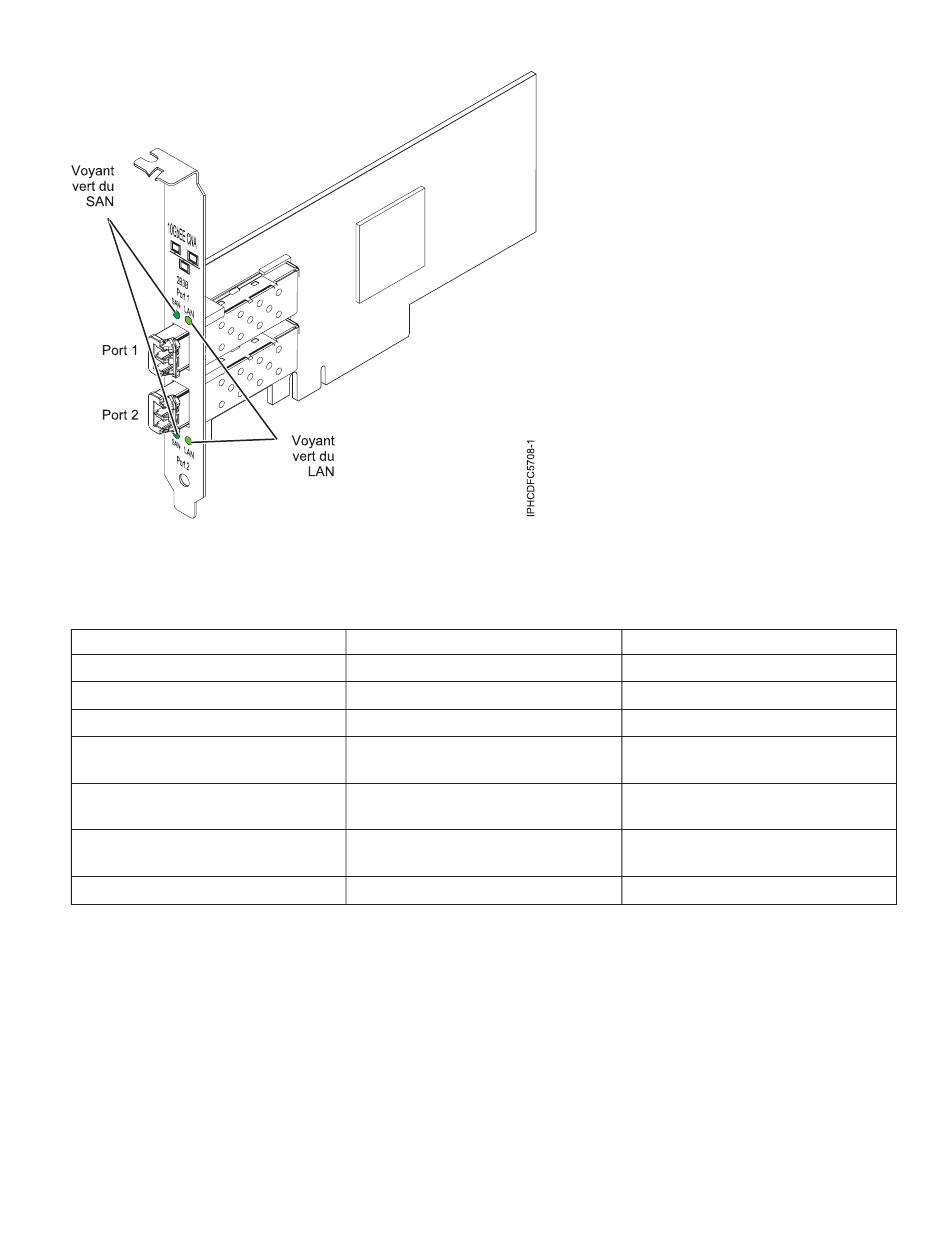

Figure 29. carte double port PCIe FCoE 10 Gb
Les voyants de la carte fournissent des informations sur l'état de fonctionnement de la carte.
Tableau 31. Voyants de la carte
Voyant vert du SAN
Eteint
Clignotement lent (uniforme)
Allumé
Allumé
Clignotant
Clignotant
Clignotement lent (alterné)
Pour plus d'informations sur les priorités associées aux emplacements et les règles de positionnement,
voir l'ensemble de rubriques de positionnement des cartes PCI pour votre système.
Spécifications
Pièce Description
Numéro FRU
46K8088 (Conforme RoHS.)
Numéro FRU du connecteur de bouclage
12R9314 (Conforme RoHS.)
Topologie du bus d'entrée-sortie
Cartes PCI Express x8 génération 1 et x4 génération 2
PCI Express (PCIe) Base et CEM 2.0
Voyant vert du LAN
Eteint
Clignotement lent (uniforme)
Allumé
Clignotant
Allumé
Clignotant
Clignotement lent (alterné)
Activité
Hors tension
Sous tension, pas de lien
Liaison établie, aucune activité
Liaison établie, activité TX/RX LAN
uniquement
Liaison établie, activité TX/RX SAN
uniquement
Liaison établie, activité TX/RX LAN
et SAN
Détection
Gestion des cartes PCI
89
