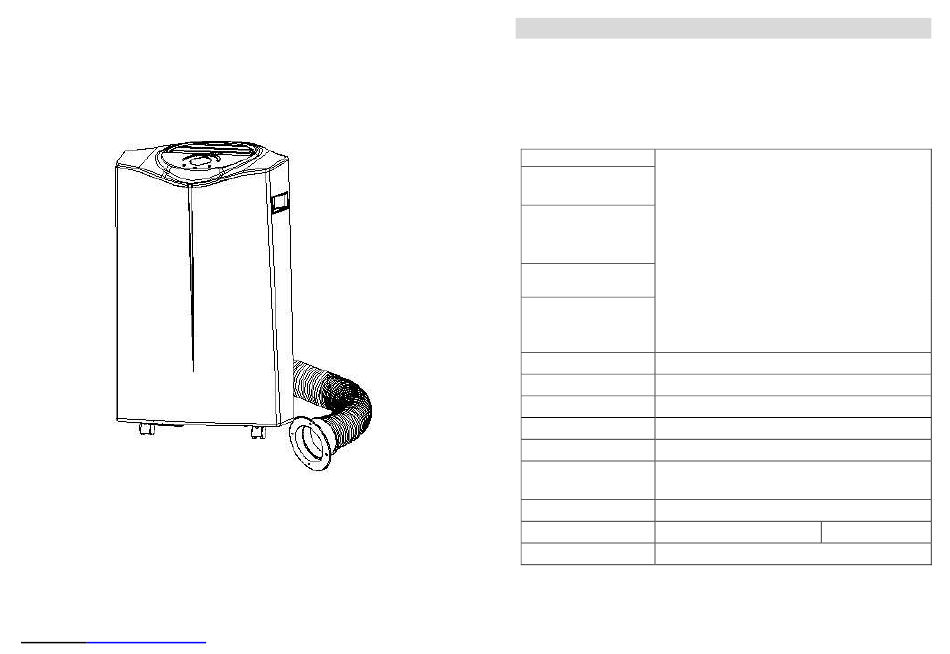

Climatiseur Mobile
PUR LINE
MOBY 100 / MOBY 100 ET
MANUEL D'UTILISATION
Veuillez lire ce manuel avec attention avant la mise en
marche de l'appareil et le conserver pour une future
utilisation.
WinEurope – France
Tel : 03 44 59 00 10
Fax : 03 44 59 44 15
Internet :
www.purline.com
(Fr)
SPECIFICATION TECHNIQUES
Model no.
Capacité
frigorifique
Puissance/Ampere
consommation
Débit d'air
Capacité de
déshumidification
par heure
Alimentation
Compresseur
Réfrigérant
Nombre de vitesses
Timer
Température de
Mode climatisation: 18 ~ 32
fonctionnement
Tuyau de sortie
Poids Net / Brut
Dimension
MOBY 100 ET
10000 BTU/hr
2930 watts
1050W/4.7A
420m
3
/h
1.2 L/hr
220-240V~, 50Hz
rotatif
R410A
3
1 24 heures
o
C
Ø 142 x 1500mm
33 kgs
33.5 kgs
450 x 365 x 825 mm (WxDxH)
