4.

RACCORDEMENT HYDRAULIQUE

4.1 Raccordement des batteries à eau
Evacuation des condensats (versions BCFRR, BFR et BCFR uniquement)
La batterie installée est équipée d'un séparateur de gouttelettes, d'un bac de récupération des condensats
en acier inoxydable soudé dans les angles.
Thermostat change over (versions BCFRR uniquement)
Un thermostat change over (SONDE THCO) est à installer sur le réseau hydraulique et à raccorder au
coff ret électrique de l'unité. Il permet l'inversion de la commande de la vanne de mélange, dans les instal-
lations à une seule batterie, en fonction de la température du fl uide détectée en entrée de la vanne.
C
servo-moteur
+ vanne
arrivée d'eau
Les caractéristiques hydrauliques de la centrale sont spécifi ques à votre
installation et sont déterminées par la sélection informatique : Perte de
charge sur l'eau/Débit d'eau. Se reporter à la sélection pour dimension-
ner le réseau, les accessoires, la pompe.

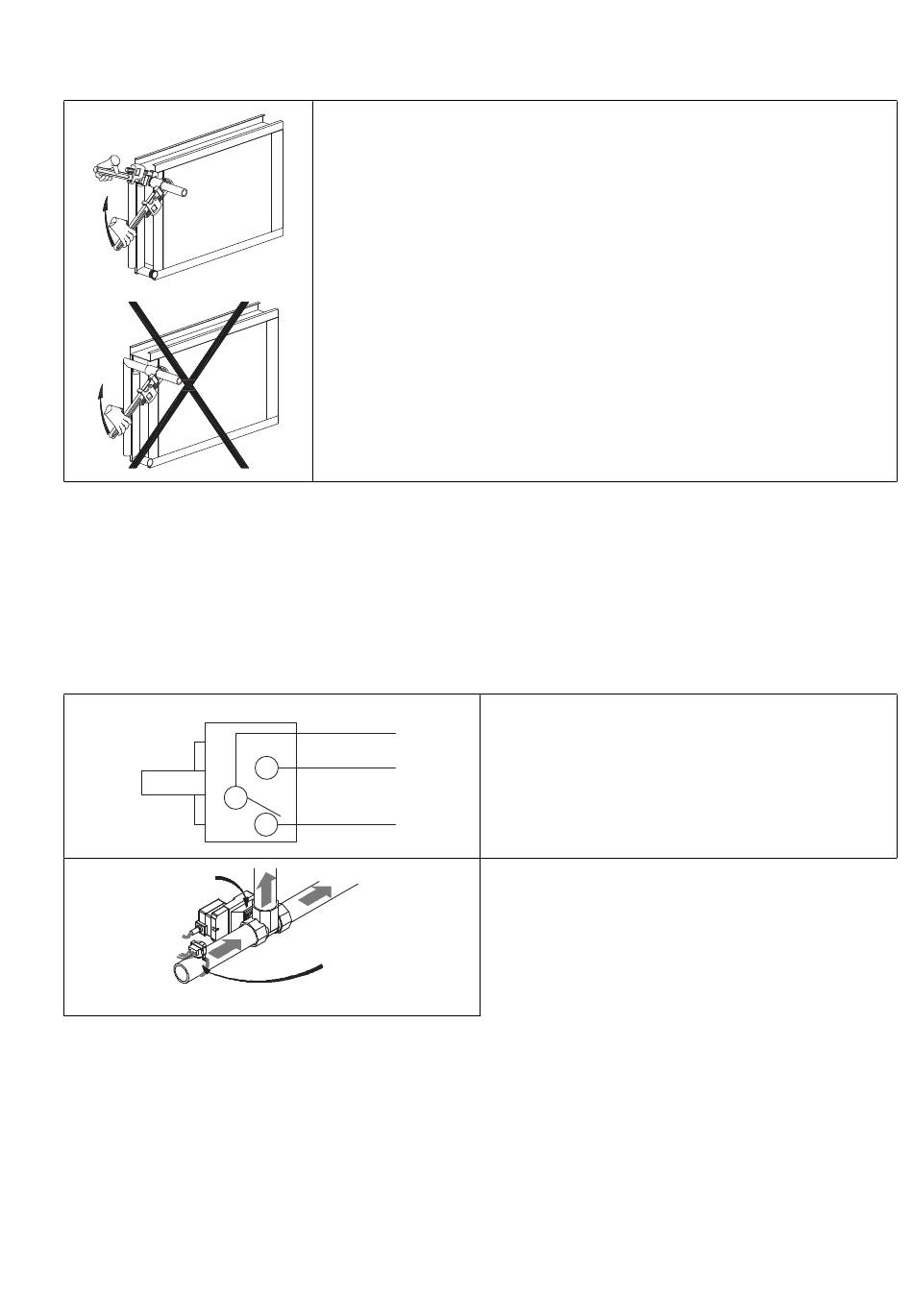

Le raccordement de la tuyauterie à la batterie ne doit pas lui imposer de
contraintes mécaniques, vibratoires, ou thermiques (dilatation).
Les batteries sont livrées fi letées en bout.
Pendant le serrage sur le fi letage de la batterie, maintenir la tubulure à
contre-sens, par exemple à l'aide d'une clé à griff es pour éviter que les
tubes soient endommagés par la torsion.
Respecter le sens d'entrée et de sortie d'eau indiqué sur l'étiquette collée
sur le panneau de(s) batterie(s).
ROUGE (chaud)
MARRON (chaud)
B
NOIR (froid)
A
vers batterie
thermostat
change-over
Caractéristiques techniques :
• Sortie Contact inverseur 240 V~, 3 A
• Calibrage Contact C-A ouvert 30 ± 4 °C
• Contact C-A fermé 15 ± 4 °C
• Fixation par ressort sur la tuyauterie
• Raccordement électrique 3 fi ls 1 500 mm
• Protection IP 65
10/68 51903000_CAIB-CAIT-PRO-REG-FR_160414
