Notice Technique
CACB N 005/008 ECOWATT
AGREE 400° C ½ H C4 - N° DE PV CTICM: 10-A-333
C

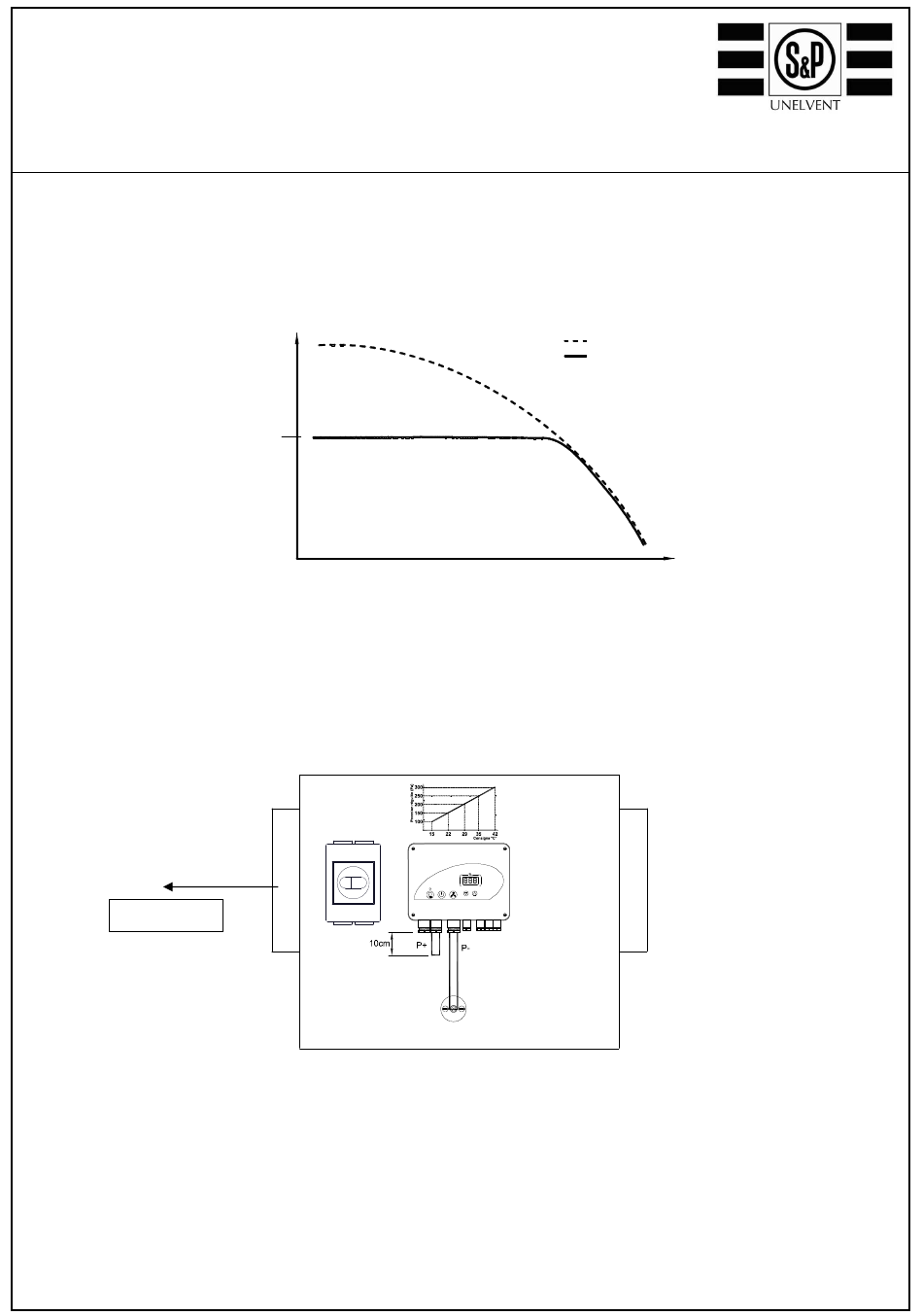

PRINCIPE GENERAL DE FONCTIONNEMENT :
Ces caissons de ventilation permettent de maintenir une pression constante dans le réseau sur toute la plage d'utilisation du
ventilateur.
La consigne de pression est réglable depuis les boutons de commande du boitier de régulation.
Le fonctionnement est entièrement automatique.
Consigne de pression
régulée
D. MISE EN SERVICE
1) Montage mécanique et raccordement aéraulique
ATTENTION : LE BOITIER DE REGULATION EQUIPE DE LA COMMANDE DIGITALE EST FRAGILE, MANIPULER
Le ventilateur est équipé de 2 tubes translucides sortant du boitier de régulation :
. L'un est repéré « P(-) Extract. », raccordé sur le ventilateur.
. L'autre est repéré « P(+) Insuff. », enroulé sur lui-même et son extrémité à l'air libre.
Sens de l'air
2) Raccordement électrique
ATTENTION : à effectuer hors tension => sectionner au préalable l'alimentation pour éviter tout risque de choc
électrique !
Si le produit est équipé d'un interrupteur-sectionneur, le mettre en position OFF.
Il est interdit de raccorder la PTO lors d'une installation 400° C ½H C4
Le raccordement du moteur doit être conforme au schéma collé sur le caisson.
Caractéristiques électriques du caisson : voir son étiquette signalétique.
VMC HABITAT COLLECTIF
VENTILATION LOCAUX TERTIAIRES
Pression (Pa)
0
AVEC PRECAUTIONS !
Page 3 sur 6
Courbe enveloppe du ventilateur
Courbe avec pression régulée
Débit (m³/h)
518881_CACB N 005-008 ECOWATT_101217.doc
