générateurs Tx-1, Tx-5 et Tx-10
1
3
5
7
8
11
16
17
18
19
12
2
6
4
10
13 14 15 20
23
114

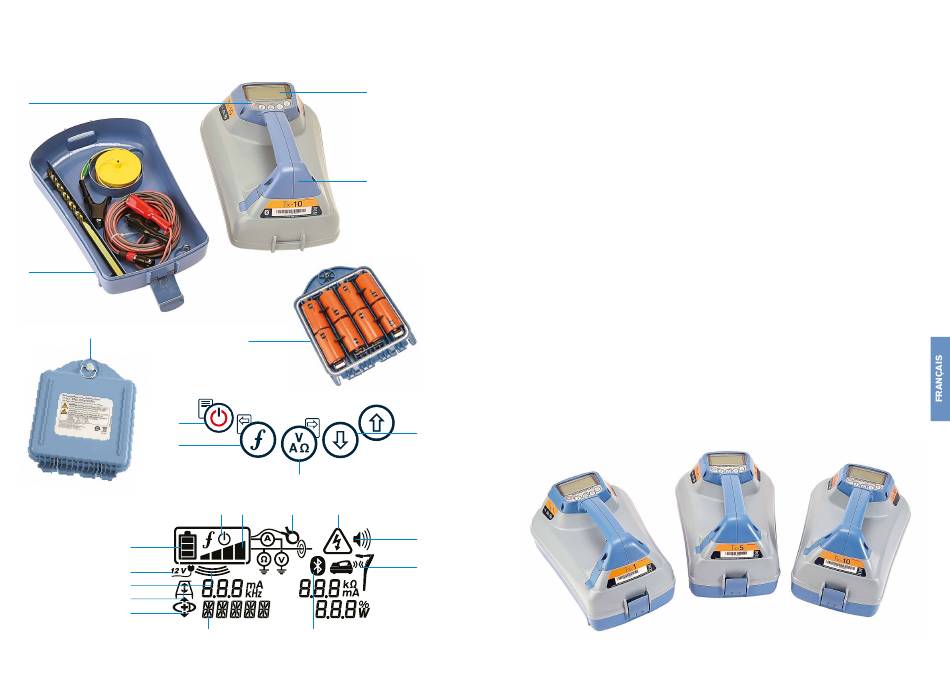

Fonctions du générateur
1. Touches de commande.
2. Écran LCD.
3. Bac amovible de rangement des
accessoires.
4. Support de batterie type D.
5. Bloc de batterie lithium-ion en option.
6. Module Bluetooth (unités iLOC).
Touche de commande du
récepteur
7. Touche Marche/Arrêt.
8. Touche Fréquence.
9. Flèches haut/bas.
10. Touche Mesure.
Icônes sur l'écran du
générateur
11. Indicateur de charge des batteries.
12. Mode d'émission.
13. Icône Veille.
14. Indicateur de niveau de sortie.
9
21
22
15. Icône Pince : indique si une pince
émettrice ou un autre accessoire est
raccordé.
16. Indicateur de connexion de
l'alimentation DC.
17. Indicateur de mode d'induction.
18. Arceau : indique lorsque le générateur
est en mode Recherche de défaut.
19. Mode CD : indique que le générateur
est en mode Sens du courant.
20. Indicateur d'alerte de tension : indique
que le générateur produit une tension
potentiellement dangereuse.
21. Indicateur de volume.
Générateurs compatibles iLOC
uniquement :
22. Icône Appairage : apparaît lorsque
le générateur et le récepteur sont
connectés par iLOC.
23. Icône Bluetooth : indique le statut de
la connexion Bluetooth. Une icône
clignotante signifie que l'appairage est
en cours.
