INSTRUCTIONS DE
MONTAGE
ET DE SERVICE
Série HRC-03

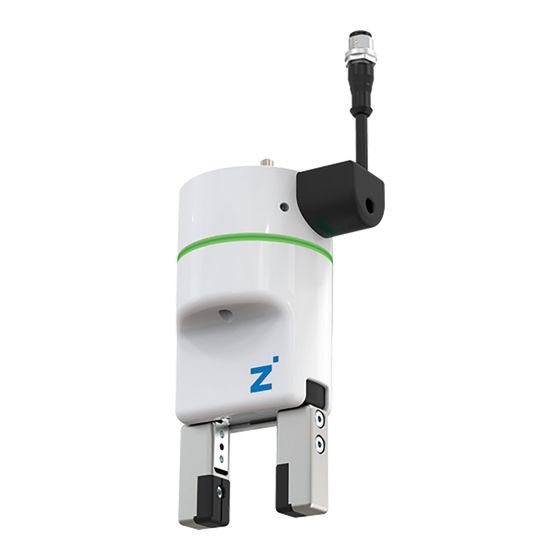

Pince, électrique
DDOC00268
THE KNOW-HOW FACTORY
www.zimmer-group.com

Publicité

Table des Matières
loading

Sommaire des Matières pour Zimmer DDOC00268

  • Page 1 INSTRUCTIONS DE MONTAGE ET DE SERVICE Série HRC-03 Pince, électrique DDOC00268 THE KNOW-HOW FACTORY www.zimmer-group.com...
  • Page 2: Explication Des Paramètres (Glossaire)

    Routine de déplacement Séquence définie pour le déplacement des mors de préhension Parcours de déplace- Parcours emprunté par les mors de préhension ment Light-emitting diode, diode électroluminescente, diode lumineuse Collaboration homme-robot (Human-Robotic-Collaboration) Zimmer GmbH Im Salmenkopf 5  77866 Rheinau  +49 7844 9138 0 ...
  • Page 3: Table Des Matières

    8.4.6 Paramètre « TeachPosition » .................................23 8.4.7 Paramètre « StatusWord » ................................23 8.4.8 Paramètre « Diagnosis » ................................24 8.4.9 Paramètre « ActualPosition » ................................25 « Démarrage à froid » ......................................25 Zimmer GmbH Im Salmenkopf 5  77866 Rheinau  +49 7844 9138 0  +49 7844 9138 80 www.zimmer-group.com ●...
  • Page 4 14. Transport/Stockage/Conservation ..........................36 15. Mise hors service et élimination ............................36 16. Déclaration RoHs ................................37 17. Déclaration REACH ................................37 18. Déclaration d’incorporation ..............................38 19. Déclaration de conformité ..............................39 Zimmer GmbH Im Salmenkopf 5  77866 Rheinau  +49 7844 9138 0 ...
  • Page 5: Autres Documents Applicables

    3. N’utiliser la pince que conformément à l’emploi prévu et aux caractéristiques techniques. Zimmer GmbH dé- cline toute responsabilité pour les dommages résultant d’une utilisation non conforme à l’emploi prévu.
  • Page 6: Utilisation Conforme

    Forces et couples INFORMATION : Les informations sur les forces et couples sont disponibles sur notre site Internet. En cas de questions supplémentaires, le service clientèle de Zimmer se tient à votre disposition. Zimmer GmbH Im Salmenkopf 5  77866 Rheinau ...
  • Page 7: Plaque Signalétique

    INFORMATION : En cas de dommage ou de réclamation, le numéro de série doit être indiqué. En cas de questions supplémentaires, le service clientèle de Zimmer se tient à votre disposition. Critères pour une utilisation dans les applications collaboratives Les critères indiqués ci-dessous justifient l’adéquation de la...
  • Page 8: Fonction

    Les informations sur les spécifications électriques sont disponibles sur notre site Internet. Celles-ci varient au sein de la série selon la structure. En cas de questions supplémentaires, le service clientèle de Zimmer se tient à votre disposition. Zimmer GmbH Im Salmenkopf 5 ...
  • Page 9: Indicateur Led

    Configuration sécurisée INFORMATION : Les informations sur la configuration sécurisée sont disponibles sur notre site Internet. En cas de questions supplémentaires, le service clientèle de Zimmer se tient à votre disposition. Classes de protection REMARQUE : La pince atteint la classe de protection IP40 dans toutes les positions de montage.
  • Page 10: Caractéristiques Techniques

    INFORMATION : Les informations sur les caractéristiques techniques sont disponibles sur notre site Internet. Celles-ci varient au sein de la série selon la structure. En cas de questions supplémentaires, le service clientèle de Zimmer se tient à votre disposition. Auto-maintien INFORMATION : Les pinces disposent d’un auto-maintien mécanique, qui permet à...
  • Page 11: Montage « Io-Link

    LED ► Visser de nouveau quatre goupilles filetées dans les trous et les serrer fermement. Zimmer GmbH Im Salmenkopf 5  77866 Rheinau  +49 7844 9138 0  +49 7844 9138 80 www.zimmer-group.com...
  • Page 12: Montage « Io-Link » Avec Plaque D'adaptation

    Ö DIN EN ISO 4762. Ö Respecter les couples de serrage des vis de montage. Ö Veiller à avoir une surface de montage suffisamment rigide et plane. Zimmer GmbH Im Salmenkopf 5  77866 Rheinau  +49 7844 9138 0 ...
  • Page 13: Montage « Numérique + Détection Analogique Intégrée

    ► Fixer la gaine sur la bride d’adaptation à l’aide des deux vis de fixation Zimmer GmbH Im Salmenkopf 5  77866 Rheinau  +49 7844 9138 0 ...
  • Page 14: Montage « Numérique

    ➔ Cette découpe n’est présente que sur les pinces à capteur numérique. ➔ Elle serait inutile sur les pinces compatibles avec des capteurs analogiques. Zimmer GmbH Im Salmenkopf 5  77866 Rheinau  +49 7844 9138 0 ...
  • Page 15: Montage Électrique

    ► www.zimmer-group.com INFORMATION : Les câbles utilisés par Zimmer GmbH disposent d’un rayon de courbure minimal de 10 x le diamètre extérieur. Il ne faut pas aller en deçà de ce rayon de courbure ! ► Tous les câbles IO-Link montés dans les pinces disposent d’un diamètre extérieur de 5 mm et donc d’un rayon de courbure de 50 mm.
  • Page 16: Montage « Io-Link

    Avant le montage des accessoires, il faut vérifier s’ils sont adaptés à l’utilisation de la variante sélec- tionnée. Les informations sur les accessoires complets sont disponibles sur notre site Internet. En cas de questions supplémentaires, le service clientèle de Zimmer se tient à votre disposition. Zimmer GmbH Im Salmenkopf 5 ...
  • Page 17: Mise En Service

    Ö Le profil de déplacement s’applique tant aux pinces numériques qu’aux pinces numériques avec détection analogique. La position actuelle des mors est graduée de 0 V à 10 V et est émise via la broche 5 (sortie analogique). Zimmer GmbH Im Salmenkopf 5  77866 Rheinau ...
  • Page 18: Mise En Service Io-Link

    UINT 8 Entrée Commande Pince Édition Type de données État UINT 16 Diagnosis UINT 16 ActualPosition UINT 16 Zimmer GmbH Im Salmenkopf 5  77866 Rheinau  +49 7844 9138 0  +49 7844 9138 80 www.zimmer-group.com ● ● ● ●...
  • Page 19: Importation Iodd

    Ensuite, le « ControlWord » = 0  peut être envoyé, ce qui termine le transfert de données. Avec le  « ControlWord » = 0x00  et la réponse correspondante de la pince via le  « StatusBit » 12 = FALSE , le transfert de données est automatiquement terminé. Zimmer GmbH Im Salmenkopf 5  77866 Rheinau ...
  • Page 20: Paramètre « Controlword

    ► L’activation de ce bit indique à la pince que, dans le « WorkpieceNo » sélectionné, la position actuelle doit être enregistrée en tant que « TeachPosition ». INFORMATION : Ceci fonctionne uniquement si aucun « 0 » n’est transféré dans le numéro de pièce à usiner ! Zimmer GmbH Im Salmenkopf 5  77866 Rheinau ...
  • Page 21: Paramètre « Devicemode

    Avec une valeur > 0, la formule d’outil correspondante est chargée dans la pince. « WorkpieceNo. » Format de données UINT8 Droit Écriture Transfert Cyclique Plage de valeurs de 0 à 32 Zimmer GmbH Im Salmenkopf 5  77866 Rheinau  +49 7844 9138 0  +49 7844 9138 80 www.zimmer-group.com ● ●...
  • Page 22: Paramètre « Positiontolerance

    Les valeurs de la force de préhension sont disponibles dans la fiche technique sur notre site Internet. Celles-ci varient au sein de la série selon la structure. En cas de questions supplémentaires, le service clientèle de Zimmer se tient à votre disposition. « GripForce »...
  • Page 23: Paramètre « Teachposition

    « BasePosition ». Bit 14 : « ControlWord 0x200 » ► Ce bit est un indicateur de direction et est actif après exécution de la dernière commande de déplacement dans la direction « WorkPosition ». Zimmer GmbH Im Salmenkopf 5  77866 Rheinau ...
  • Page 24: Paramètre « Diagnosis

    Ö Voir à ce sujet le chapitre « Diagnostic d’erreurs » « Diagnosis » Format de données UINT16 Droit Lecture Transfert Cyclique Plage de valeurs de 0 à 65535 Zimmer GmbH Im Salmenkopf 5  77866 Rheinau  +49 7844 9138 0  +49 7844 9138 80 www.zimmer-group.com ● ●...
  • Page 25: Paramètre « Actualposition

    • la force de préhension souhaitée ; • la masse des mors de préhension. Taille Parcours de déplacement minimal HRC-03-xxx 0,5 mm par mors de préhension Zimmer GmbH Im Salmenkopf 5  77866 Rheinau  +49 7844 9138 0  +49 7844 9138 80 www.zimmer-group.com...
  • Page 26: Easy Startup

    (*Handshake terminé, la pince se déplace maintenant vers la WorkPosition (0x200 ou 512(déc) = MoveToWork)*) iStep := 100; END_IF 100: ; (*Continuer le programme*) END_CASE Zimmer GmbH Im Salmenkopf 5  77866 Rheinau  +49 7844 9138 0  +49 7844 9138 80 www.zimmer-group.com ●...
  • Page 27: Démarrer Le Déplacement De La Pince

    =FALSE dans le ControlWord) *) ControlWord := 512; (*Nouveau déplacement en direction WorkPosition*) iStep :=100; END_IF; 100: ; (*Continuer le programme*) END_CASE Zimmer GmbH Im Salmenkopf 5  77866 Rheinau  +49 7844 9138 0  +49 7844 9138 80 www.zimmer-group.com ●...
  • Page 28: Enregistrer La Recette

    IF NOT StatusWord.12 THEN (*Demande d’arrêt du transfert de données, « DataTransferOK »= FALSE, cette procédure peut durer plusieurs heures*) iStep := 0; (*Enregistrement terminé ?*) END_IF; END_CASE Zimmer GmbH Im Salmenkopf 5  77866 Rheinau  +49 7844 9138 0  +49 7844 9138 80 www.zimmer-group.com...
  • Page 29: Exemples De Recettes « Charger Recette

    FALSE*) iStep := 0; (*Handshake terminé, les paramètres de la troisième recette sont désormais repris dans les paramètres de processus actuels*) END_IF; END_CASE Zimmer GmbH Im Salmenkopf 5  77866 Rheinau  +49 7844 9138 0  +49 7844 9138 80 www.zimmer-group.com...
  • Page 30: Utilisation

    INFORMATION : Le service clientèle de Zimmer se tient à votre disposition pour toute autre question relative au ré- glage de la force de préhension et au déverrouillage d’urgence. La pince dispose d’un déverrouillage d’urgence, qui peut être ouvert de manière mécanique en cas de panne de cou- rant.
  • Page 31: Force De Préhension Réglable « Analogique » Et « Numérique + Détection Analogique Intégrée

    Force de préhension réglable « analogique » et « numérique + détection analogique intégrée » Un commutateur rotatif à quatre niveaux permet de régler la force de préhension. Il est accessible via l’ouverture pratiquée dans la gaine Zimmer GmbH Im Salmenkopf 5  77866 Rheinau  +49 7844 9138 0 ...
  • Page 32: Io-Link

    Ö Le déverrouillage d’urgence peut être ouvert mécaniquement avec une clé Allen, en cas de coupure d’électricité, par exemple. Fig. 1 : Retirer la vis d’obturation Fig. 2 : Activer le déverrouillage d’urgence Zimmer GmbH Im Salmenkopf 5  77866 Rheinau  +49 7844 9138 0 ...
  • Page 33: Force De Préhension Réglable « Io-Link

    10. Diagrammes de force de préhension INFORMATION : Les informations sur les forces de préhension sont disponibles sur notre site Internet. En cas de questions supplémentaires, le service clientèle de Zimmer se tient à votre disposition. Zimmer GmbH Im Salmenkopf 5 ...
  • Page 34: Diagnostic D'erreurs

    • Ordre de déplacement trans- ne peut pas être exécutée. déplacement féré malgré la présence d’une erreur Zimmer GmbH Im Salmenkopf 5  77866 Rheinau  +49 7844 9138 0  +49 7844 9138 80 www.zimmer-group.com...
  • Page 35 ► Réinitialisation via affecté « ControlWord » =0x8 000 ►  Service clientèle de Zim- ► 0x406 Erreur système • Erreur système interne Zimmer GmbH Im Salmenkopf 5  77866 Rheinau  +49 7844 9138 0  +49 7844 9138 80 www.zimmer-group.com ●...
  • Page 36: Maintenance

    Malgré l’absence de maintenance indiquée, il convient de contrôler visuellement et régulièrement l’éventuelle présence de corrosion, dommages et saletés sur la pince. Nous recommandons de contacter le service après-vente de Zimmer afin que celui-ci réalise la maintenance et le rem- placement du joint.
  • Page 37: Déclaration Rohs

    Pince parallèle deux mors, électrique, série HRC-03 16. Déclaration RoHs Au sens de la directive UE 2011/65/UE Nom et adresse du constructeur : Zimmer GmbH 77866 Rheinau, Im Salmenkopf 5  +49 7844 9138 0  +49 7844 9138 80  www.zimmer-group.com Nous déclarons par la présente que la quasi-machine décrite ci-après...
  • Page 38: Déclaration D'incorporation

    Pince parallèle deux mors, électrique, série HRC-03 18. Déclaration d’incorporation Au sens de la directive européenne Machines 2006/42/CE (annexe II 1 B) Nom et adresse du constructeur : Zimmer GmbH 77866 Rheinau, Im Salmenkopf 5  +49 7844 9138 0  +49 7844 9138 80 ...
  • Page 39: Déclaration De Conformité

    Pince parallèle deux mors, électrique, série HRC-03 19. Déclaration de conformité Au sens de la directive européenne 2014/30/CE sur la compatibilité électromagnétique Nom et adresse du constructeur : Zimmer GmbH 77866 Rheinau, Im Salmenkopf 5  +49 7844 9138 0  +49 7844 9138 80 ...
  • Page 40 INSTRUCTIONS DE MONTAGE ET DE SERVICE : Pince parallèle deux mors, électrique, série HRC-03 Zimmer GmbH Im Salmenkopf 5  77866 Rheinau  +49 7844 9138 0  +49 7844 9138 80 www.zimmer-group.com ● ● ● ● ●...
