Page 1

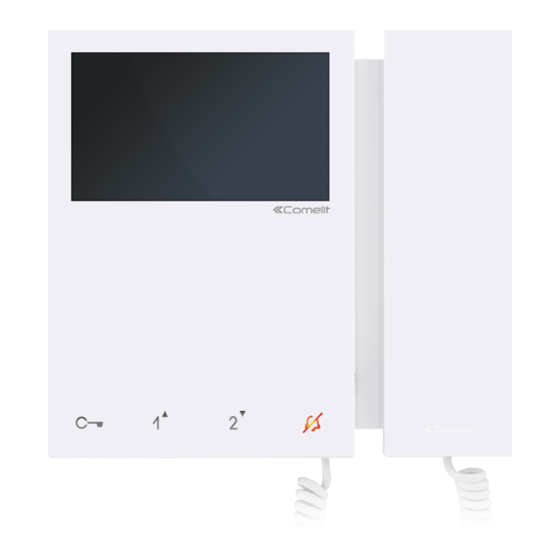

TÉCNICO РУКОВОДСТВО KILAVUZU TECHNICZNA Monitor Mini con cornetta sistema ViP - Art. 6702W Mini Handset monitor ViP system - Art. 6702W Moniteur Mini Combiné système VIP - Art. 6702W Mini monitor met hoorn VIP-systeem - Art. 6702W Monitor Mini mit Hörer ViP-System - Art. 6702W Monitor Mini con microteléfono Sistema VIP - Art.
Page 2
Waarschuwingen Avertissements • Dit product van Comelit is ontworpen en ontwikkeld om te worden gebruikt bij de realisatie van audio- en videocommunicatiesystemen In woningen, winkels, bedrijven en openbare gebouwen of in openbare ruimtes. • Ce produit Comelit a été conçu et réalisé pour être utilisé dans la réalisation d'installations de communication audio et vidéo dans des bâtiments résidentiels, commerciaux, industriels et publics ou à...
Page 3
Art. 6702W ViP system H264 Descrizione Description Description 175 x 160 x 22 mm LCD 4,3” monitor 1. Display a colori. 1. Colour screen 1. Écran couleurs 0,65 kg 16:9 Retroilluminazione Adjustable backlight * Rétroéclairage réglable * 480 x 272 pixel regolabile * 2.
Page 4
Art. 6702W + Art. 6735W L’accessorio 6735W aggiunge al videocitofono ulteriori 2 pulsanti El accesorio 6735W agrega 2 botones adicionales a la unidad de funzione e permette l'accesso ai menù del dispositivo. videoportero y permite el acceso a los menús del dispositivo.
Page 5
Terminal block panic input floor door call input negative input reference Supply voltage selector PoE ViP Comelit power supply PoE standard power supply Power consumption stand-by 56 V - 43 mA In called absorption 56 V - 55 mA...
Page 6
Montaggio a parete Wall-mounting Fixation murale Aufputzmontage Wandmontage Montagem na parede Montaje de pared Настенный монтаж Montaż naścienny Duvara montaj Optional Optional CLACK! CLACK! CLACK!
Page 7
Collegamento Connection Connexion Aansluiting Conexión Anschluss Схемы соединений Ligação Schematy połączenia Bağlantı şemalar 1440 6702W 6802W 6722W 1440 1441 BROWN & WHITE BROWN 100-240 V BLUE & WHITE BLUE ORANGE WHITE ORANGE GREEN WHITE GREEN NC NO NC NO 4682HD...
Page 8
Art. 6702W + Art. 6735W User Setup Menu Installer Setup Menu MENÙ SETUP INSTALLATORE INSTALLER SETUP MENU CONFIGURATIONS INSTALLATEUR Rubriche Directories Rubriques Programmazione tasti Prog. keys Prog. touches Reset Reset Reset Indirizzi Addresses Adresses Imposta ripetizione suoneria Set tone repetition Configurer répétition sonnerie...
