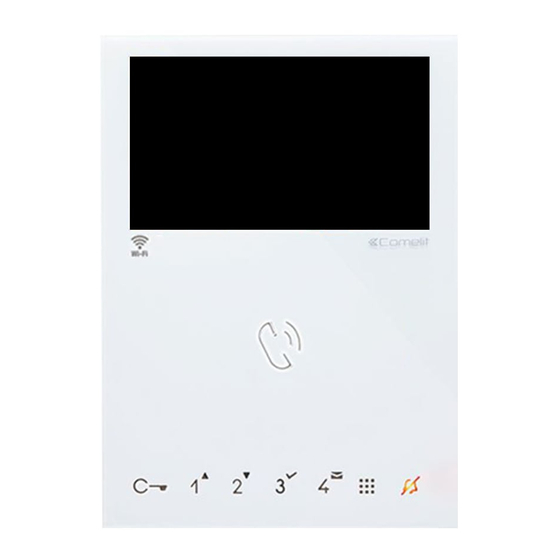

- Page 1 MANUEL TECHNIQUE Amazon, Alexa et tous les logos en corrélation sont des marques d’Amazon. com, Inc. ou de ses sociétés affiliées. Moniteur vidéophonique Mini mains libres Art. 6741W - Art. 6741W/BM Passion.Technology. Design.
-
Page 2: Avertissements
• d'utilisation contraire aux indications, • de non-respect des indications et des recommandations présentes dans ce Manuel / Instructions. Comelit Group S.p.A. se réserve le droit de modifier à tout moment et sans préavis le contenu de ce Manuel/Notice d’instructions. -
Page 3: Table Des Matières
Art. 6741W (/BM) sur les systèmes alimentés par l’art. 1210/1210A ..................25 Distances de fonctionnement ...............25 Art. 6741W (/BM) sur les systèmes kit art. 8451V ....... 26 Distances de fonctionnement ...............26 Schémas de connexion ..............27 Système avec l'art. 4888C / 4888CU ............27 Système avec l'art. -
Page 4: Description
Il dispose d’un étrier de fixation et d’une borne de dérivation pour colonne montante art.1214/2C. Le moniteur vidéo 6741W/BM est équipé de série du système d'amplification à boucle magnétique. Il n'est pas livré avec l'étrier art. 6710 qu'il faudra commander séparément. -
Page 5: Touches À Effleurement
Touches à effleurement Description f Appuyer rapidement sur le bouton correspondant pour exécuter la fonction à laquelle il est associé. Attendre environ 1 seconde avant de rappuyer sur le même bouton. En appuyant trop rapidement plusieurs fois de suite, la commande est annulée. Activation phonie Commande ouvre-porte [programmable]... -
Page 6: Fonctionnement
Fonctionnement En branchant l’art. 6741W (/BM) au secteur, les leds clignotent : attendre qu’elles s’éteignent (environ 40 secondes) avant de commencer à utiliser le dispositif. Répondre à un appel en réception Appuyer sur le bouton à effleurement d'activation de la phonie pour répondre à... -
Page 7: Caractéristiques Techniques
Caractéristiques techniques 6741W 6741W/BM DONNÉES GÉNÉRALES Hauteur produit (mm) Largeur produit (mm) Profondeur produit (mm) Poids (g) Couleur Blanc RAL9003 Blanc RAL9003 Matériau Montage en saillie Montage sur base de table Oui, avec accessoire dédié Oui, avec accessoire dédié SYSTÈMES COMPATIBLES Audio/vidéo Simplebus2 avec alimentation art. - Page 8 (codes à 13 chiffres ASCII ou 26 hexadécimaux) hexadécimaux) Attribution adresse IP DHCP DHCP Connexion IoT à Comelit Cloud Mise à jour firmware via Comelit Cloud CARACTÉRISTIQUES ENVIRONNEMENTALES ET DE CONFORMITÉ Degré de protection IP IP30 IP30 Température de service (°C) 5 ÷...
-
Page 9: Installation
Installation Avant d'installer définitivement les moniteurs vidéo, s'assurer que le signal Wi-Fi arrive correctement au dispositif : la distance entre le routeur et le moniteur vidéo, l'épaisseur et le matériau des parois peuvent influencer la qualité du signal. Si le signal Wi-Fi ne suffit pas à garantir le bon fonctionnement. Prévoir un répétiteur Wi-Fi entre le routeur et le moniteur vidéo pour améliorer le signal Wi-Fi destiné... -
Page 10: Démontage Du Moniteur Vidéophonique
Démontage du moniteur vidéophonique Démontage/Montage de la borne... -
Page 11: Connexions
Connexions COLONNE MONTANTE VIDÉOPHONIQUE 6741W 1214/2C 6741W/BM COLONNE MONTANTE ENTRÉE DE L'APPEL VIDÉOPHONIQUE PORTE PALIÈRE 20 m MAX - Pour la connexion, utiliser un câble blindé et ne pas faire passer les câbles à proximité de charges inductives lourdes ou de câbles d'alimentation (230V / 400V). -
Page 12: Configuration Du Moniteur Vidéophonique
√ La modalité KIT est disponible sur des systèmes alimentés par l'art. 1210/1210A avec un nombre de postes 6741W (/BM) inférieur ou égal à 10, et sur des systèmes alimentés par l'art. 1209 avec un nombre de postes 6741W (/BM) inférieur ou égal à... -
Page 13: Moniteurs Vidéophoniques Principaux Et Secondaires
Moniteurs vidéophoniques principaux et secondaires Chaque code d'appel accepte un seul moniteur vidéophonique 6741W (/BM) qui représentera également le seul moniteur vidéophonique principal. 6741W 1 2 3 4 4888C / 4888CU / 1210 / 1210A / 1209 Moniteurs vidéophoniques secondaires compatibles... -
Page 14: Tableau D'adressage
Tableau d'adressage Dip switch Code 1,2,3,4,5 1,3,4,5,6 1,2,4,5,7 1,4,5,6,7 1,2,3,5,8 1,3,5,6,8 1,2,5,7,8 2,3,4,5,6 3,4,5,7 2,4,5,6,7 4,5,8 2,3,5,6,8 3,5,7,8 1,2,3,4,5,6 1,3,4,5,7 1,2,4,5,6,7 1,4,5,8 1,2,3,5,6,8 1,3,5,7,8 2,3,4,5,7 3,4,5,6,7 2,4,5,8 4,5,6,8 2,3,5,7,8 1,2,6 1,2,3,4,5,7 1,3,4,5,6,7 1,2,4,5,8 1,4,5,6,8 1,2,3,5,7,8 2,3,4,5,6,7 3,4,5,8 2,4,5,6,8 4,5,7,8 1,2,3 1,3,6 1,2,7 1,6,7... -
Page 15: Configuration Des Boutons
Il est possible de modifier la configuration d’origine des boutons en modifiant la position des DIP 1-2-3-4 de S2 à l’arrière du moniteur vidéo, en choisissant une des combinaisons (B-P) proposées dans le tableau. Les fonctions de toutes les touches seront modifiées. Configuration de base DIP-switch S2 Mini 6741W / 6741W/BM DIP 1 DIP 2 DIP 3 DIP 4... -
Page 16: Appui Long Sur Les Touches (Désactivé Par Défaut)
Appui long sur les touches (désactivé par défaut) L’appui long sur les touches ajoute des fonctions au moniteur vidéophonique. Procéder selon les indications ci-après pour valider, ou désactiver, l’appui long en fonction des réglages d’origine : √ Moniteur vidéophonique au repos. 1. -
Page 17: Configuration Avancée
Configuration avancée Au cas où les configurations de base ne répondraient pas à vos besoins, vous pouvez programmer chaque bouton en suivant les procédures décrites ci-après. Au terme de la programmation, mettre les DIP 1-2-3-4 de S2 (PROG) sur ON. Lorsque les DIP sont ainsi configurés, les boutons gouvernent les fonctions programmées. -
Page 18: Appel Intercommunicant À Adresse Sélective : Programmation Des Boutons
Appel intercommunicant à adresse sélective : programmation des boutons √ Procéder aux 3 opérations illustrées au paragraphe « Attribution d’une adresse sélective au moniteur vidéo ». 1. Noter les réglages des DIP-switches S1. 2. Accéder à la programmation en mettant le DIP 6 de S2 sur ON. »... -
Page 19: Actionneur Générique, Actionneur À Code
Actionneur générique, actionneur à code Actionneur générique : programmation des boutons 1. Noter les réglages des DIP-switches S1. 2. Accéder à la programmation en mettant le DIP 6 de S2 sur ON. » la led clignote 3. Consulter le tableau « Configuration de base »... -
Page 20: Module Caméras Déportées
Module caméras déportées Module caméras déportées à adresse générique : programmation des boutons 1. Noter les réglages des DIP-switches S1. 2. Accéder à la programmation en mettant le DIP 6 de S2 sur ON. » la led clignote 3. Consulter le tableau « Configuration de base »... -
Page 21: Autres Fonctions : Programmation Des Boutons
Autres fonctions : programmation des boutons 1. Accéder à la programmation en mettant le DIP 6 de S2 sur ON. » la led clignote 2. Consulter le tableau « Configuration de base » et définir sur S2 une combinaison qui Exemple : affiche la fonction choisie, associée au bouton qui doit être programmé. -
Page 22: Modification Sonneries Moniteur Vidéo
Modification sonneries moniteur vidéo 1. Garder le doigt 6 secondes sur la touche » Une tonalité de confirmation retentit » la led clignote pour signaler l'état « en cours de programmation ». √ l'opération est possible uniquement si l'installation est au repos ; dans le cas contraire, la led clignote 4 fois pour signaler à... -
Page 23: Art. 6741W (/Bm) Sur Les Systèmes Alimentés Par L'art. 4888C/4888Cu
Les systèmes alimentés par l'art. 4888C avec indice de révision entre 021 et 052 peuvent supporter jusqu'à 50 moniteurs vidéophoniques. • Les alimentations 4888C (4888CU) avec indice de révision antérieur à 021 (014) ne sont pas compatibles avec 6741W (/BM) et doivent être remplacées. 4888C Code série. -
Page 24: Distances De Fonctionnement
Distances de fonctionnement 1216 1214/2C 6741W 6741W/BM + 6710 4888C MONITOR / ART. 1229A MAX 4888CU UT1020 1595 A maxi B maxi F maxi H maxi Comelit art. 4577/4579 1 mm (Ø 1,2 mm AWG 17) 200 m 200 m 50 m... -
Page 25: Art. 6741W (/Bm) Sur Les Systèmes Alimentés Par L'art. 1210/1210A
Art. 6741W (/BM) sur les systèmes alimentés par l’art. 1210/1210A Nombre maximum de postes 6741W (/BM) alimentés par la colonne montante et présentant le même code d'appel Dispositifs de répétition d'appel utilisables 1229A Nombre maximum de postes intérieurs (y compris les dispositifs de 2 en modalité... -
Page 26: Art. 6741W (/Bm) Sur Les Systèmes Kit Art. 8451V
Art. 6741W (/BM) sur les systèmes kit art. 8451V Nombre maximum de postes 6741W (/BM) alimentés par la colonne montante et présentant le même code d'appel Dispositifs de répétition d'appel utilisables 1229A Nombre maximum de postes intérieurs (y compris les dispositifs de répétition d'appel) ayant le même code d'appel... -
Page 27: Schémas De Connexion
Schémas de connexion Système avec l'art. 4888C / 4888CU 1216 6741W 6741W/BM +6710 6741W 6741W/BM +6710 1214/2C 1 2 3 4 1 2 3 4 1214/2C 4888C ~230V 4888CU 1595 120-230 V NO NC UT1020 UT9200 20 m MAXI. Bouton ouvre-porte sortie... -
Page 28: Système Avec L'art. 1210/1210A
Système avec l'art. 1210/1210A 1216 6741W 6741W/BM +6710 6741W 1214/2C 6741W/BM +6710 1 2 3 4 1 2 3 4 1214/2C 230V 1210 1210A R GND NO NC 20 m MAXI. Bouton ouvre-porte sortie UT2020 UT9200 KIT art. 8461V : système de base un appel avec l'art. 1209... -
Page 29: Art. 6741W (/Bm) Et Un Moniteur Vidéophonique Secondaire En Dérivation
6741W/BM + 6710 1214/2C 1 2 3 4 1214/2C voir « Moniteurs vidéophoniques secondaires compatibles » Art. 6741W (/BM) et un moniteur vidéophonique secondaire 6721W (/BM) en cascade 1216 6741W 1 2 3 4 1 2 3 4 6741W/BM+6710 1214/2C voir « ... -
Page 30: Fonctionnalités De L'installation Et Schémas
Fonctionnalités de l'installation et schémas Pour de plus amples informations sur les fonctionnalités de l'installation et pour visualiser les schémas d'installation, cliquez sur le type d'installation qui correspond à vos exigences : • Audio/vidéo Simplebus2 avec 1210/1210A • Audio/vidéo Simplebus2 avec 4888C •... - Page 31 CERTIFIED MANAGEMENT SYSTEMS w w w . c o m e l i t g r o u p . c o m Via Don Arrigoni, 5 - 24020 Rovetta (BG) - Italy...
