Proline Promag W 300 PROFINET
Endress+Hauser
max. 8°

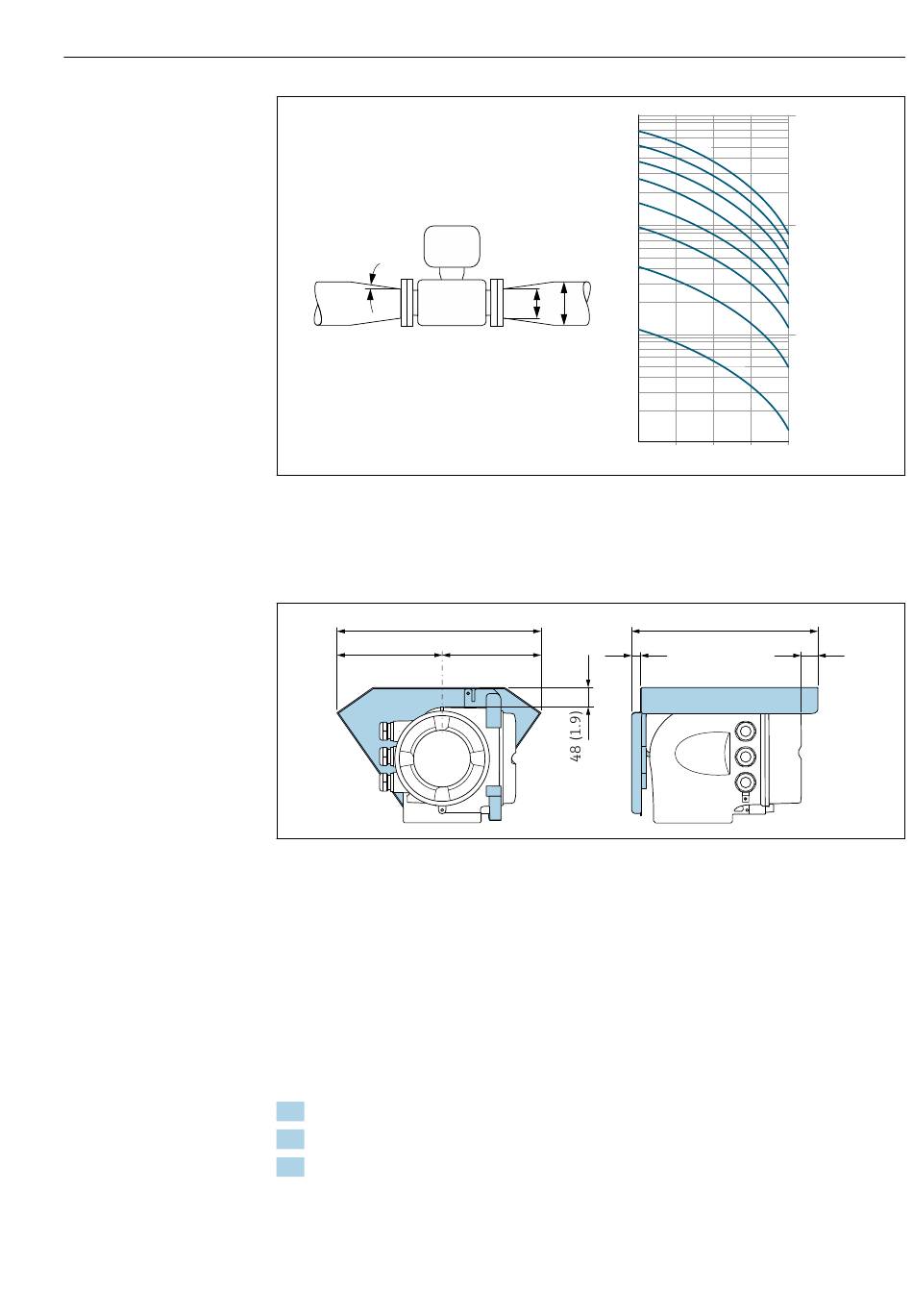

6.1.3 Instructions de montage spéciales

Couvercle de protection

280 (11.0)
146 (5.75)
6.2

Montage de l'appareil

6.2.1 Outils nécessaires
Pour le capteur
Pour les brides et autres raccords process : outils de montage correspondant
6.2.2 Préparer l'appareil de mesure
1. Enlever l' e nsemble des résidus d' e mballage de transport.
2. Enlever les disques ou capuchons de protection présents sur le capteur.
3. Enlever l' a uto-collant sur le couvercle du compartiment de l' é lectronique.
8 m/s
7 m/s
6 m/s
5 m/s
4 m/s
3 m/s
2 m/s
d D
1 m/s
0.5
134 (5.3)
100
10
0.6 0.7 0.8 0.9
255 (10.0)
12 (0.47) 30 (1.18)
Montage
[mbar]
1
d / D
A0029002
A0029553
27
