Proline Promag W 300 PROFINET
Endress+Hauser

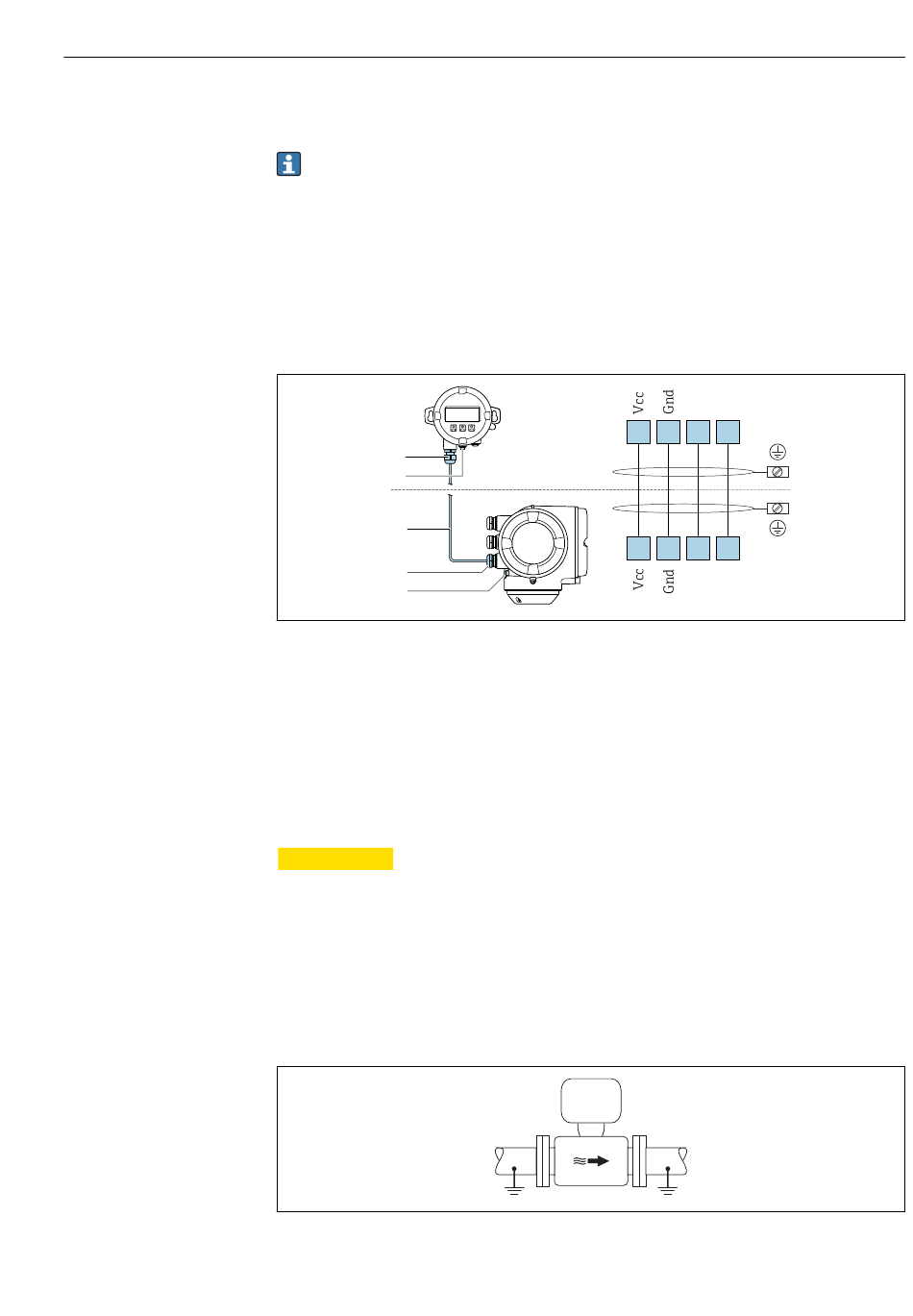

7.2.3 Raccordement du module d'affichage et de configuration
séparé DKX001
Le module d' a ffichage et de configuration séparé DKX001 est disponible en option
→  201.
• L' a ppareil de mesure est toujours fourni avec un cache lorsque le module d' a ffichage
et de configuration séparé DKX001 est commandé directement avec l' a ppareil de
mesure. Dans ce cas, l' a ffichage ou la configuration sur le transmetteur n' e st pas
possible.
• S' i l est commandé ultérieurement, le module d' a ffichage et de configuration séparé
DKX001 ne peut pas être raccordé en même temps que le module d' a ffichage
existant de l' a ppareil. Il n' e st possible de raccorder qu' u ne seule unité d' a ffichage et
de configuration à la fois au transmetteur.
1
2
3
4
5
1 Module d' a ffichage et de configuration séparé DKX001
2 Terre de protection (PE)
3 Câble de raccordement
4 Appareil de mesure
5 Terre de protection (PE)
7.3

Garantir la compensation de potentiel

7.3.1

Exigences

ATTENTION
L
Une destruction de l'électrode peut entraîner une défaillance totale de l'appareil !
‣
Produit et capteur au même potentiel électrique
‣
Concept de mise à la terre interne
‣
Matériau et mise à la terre de la conduite
7.3.2

Exemple de raccordement, cas standard

Conduite métallique mise à la terre
 8 Compensation de potentiel via le tube de mesure
Raccordement électrique
A B
81 82 83 84
81 82 83 84
A B
A0027518
A0016315
