Instructions de montage
spéciales
26

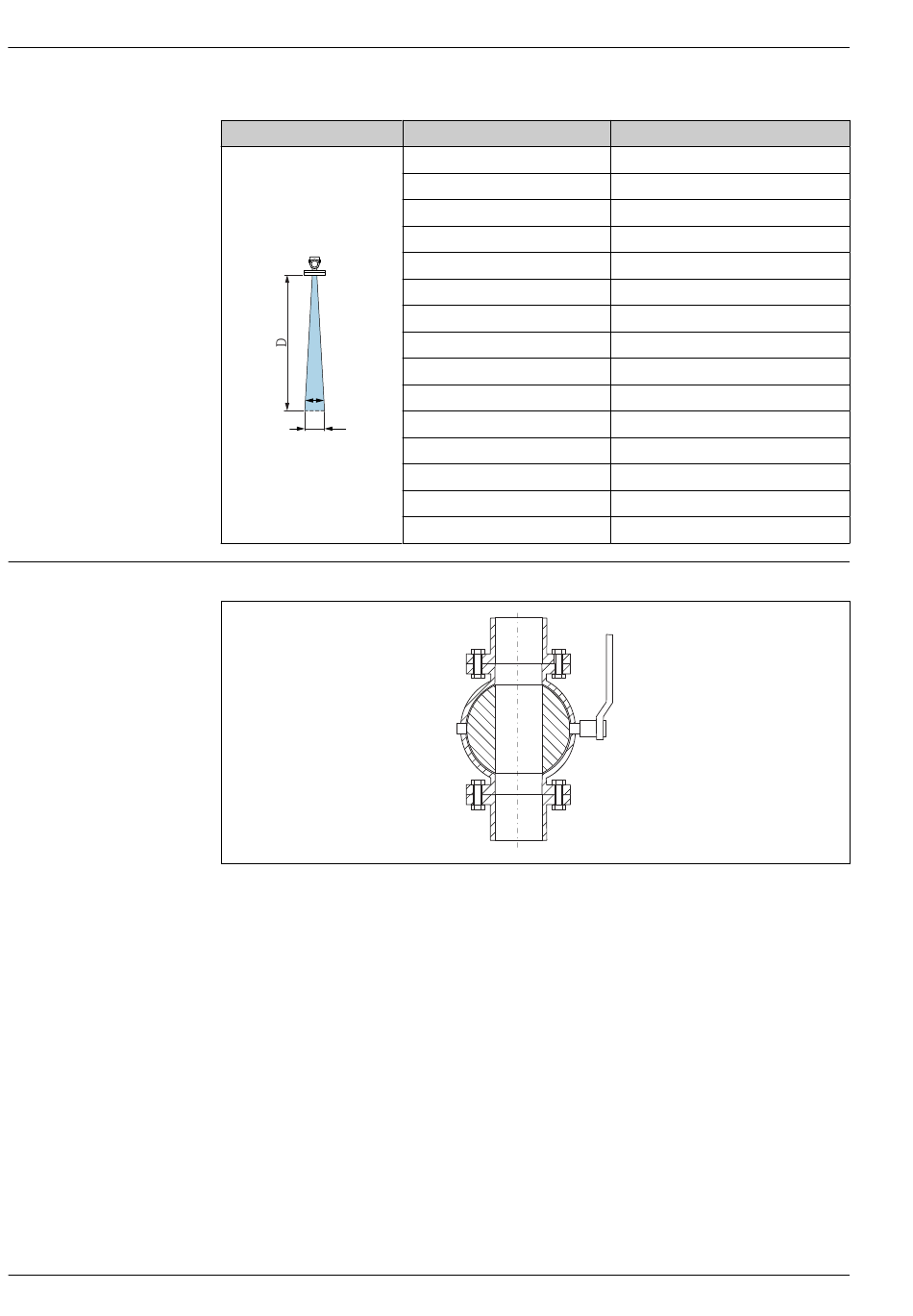

Antenne plaquée PTFE, affleurante 80 mm (3 in), α 3 °
W = D × 0,05
α
W
Mesure à travers une vanne à boule
• Il est possible d' e ffectuer des mesures à travers une vanne à boule ouverte à passage intégral.
• Aux transitions, il ne doit pas y avoir d' i nterstices supérieurs à 1 mm (0,04 in).
• Le diamètre d' o uverture de la vanne à boule doit toujours correspondre au diamètre du tube ; éviter
les arêtes et les rétrécissements.
Mesure externe à travers le couvercle en plastique ou les fenêtres diélectriques
• Constante diélectrique du produit : ε
• La distance entre l' e xtrémité de l' a ntenne et la cuve doit être d' e nv. 100 mm (4 in).
• Éviter les positions de montage où de la condensation ou des dépôts peuvent se former entre
l' a ntenne et la cuve
• En cas de montage à l' e xtérieur, veiller à ce que la zone entre l' a ntenne et la cuve soit protégée des
intempéries
• Ne pas installer de supports ou de fixations entre l' a ntenne et la cuve, qui pourraient réfléchir le
signal
L' é paisseur du toit de la cuve ou de la fenêtre diélectrique dépend de la valeur ε
D
5 m (16 ft)
10 m (33 ft)
15 m (49 ft)
20 m (66 ft)
25 m (82 ft)
30 m (98 ft)
35 m (115 ft)
40 m (131 ft)
45 m (148 ft)
50 m (164 ft)
60 m (197 ft)
70 m (230 ft)
80 m (262 ft)
100 m (328 ft)
125 m (410 ft)
≥ 10
r
Micropilot FMR63B HART
W
0,25 m (0,82 ft)
0,50 m (1,64 ft)
0,75 m (2,46 ft)
1,00 m (3,28 ft)
1,25 m (4,10 ft)
1,50 m (4,92 ft)
1,75 m (5,74 ft)
2,00 m (6,56 ft)
2,25 m (7,38 ft)
2,50 m (8,20 ft)
3,00 m (9,84 ft)
3,50 m (11,48 ft)
4,00 m (13,12 ft)
5,00 m (16,40 ft)
6,25 m (20,51 ft)
du matériau.
r
Endress+Hauser
A0034564
