Modalités de commande
Les modalités de commande sont mises à la disposition de l'utilisateur dans le seul but d'effectuer les
re-calibrages périodiques du système dans le processus. Elles peuvent être activées de deux manières:
√
Broche CAL
√
Capteur magnétique
Les combinaisons de ces événements réalisent les fonctionnalités suivantes:
1.
Autozero
2.
Calibrage (CAL)
3.
RAZ paramètres Autozero
1) A
utozero
Modalités d'application
La fonction Autozero est activée comme suit :
1) En positionnant l'aimant en contact avec le boîtier, au
niveau de la zone délimitée par la plaquette Autozero.
2) Court-circuiter les broches correctes (p.ex. tiges EF
pour le connecteur à 6 broches) dans la version avec
Autozero externe.
Le contact doit être maintenu pendat 2 à 5 secondes.
REMARQUES:
Pour les émetteurs de la série IE/IX, lors de la phase Autozero, la sortie de courant peut augmenter jusqu'à 7 mA.
Ce comportement est instantané et n'est présent que pendant la phase Autozero ; par conséquent, il n'aura aucun
impact sur la RAZ de signal finale.
Stylet
2...5 secondes
magnétique
Attention: la procédure de re-calibrage périodique par Autozero doit être exclusivement réalisée dans
des conditions de pression nulle et de température stable.
80175G_MAN_I3-IE-IN-IX_I7_11-2018_FRA
Limites
Résultats
± 40% P.E.
L'effet Autozero sera visible environ 2
secondes après la fin de l'activation de la
fonction.
La sortie analogique de l'émetteur se
stabilise sur la valeur de zéro nominale
(précision définie par la classe de préci-
sion de l'émetteur).

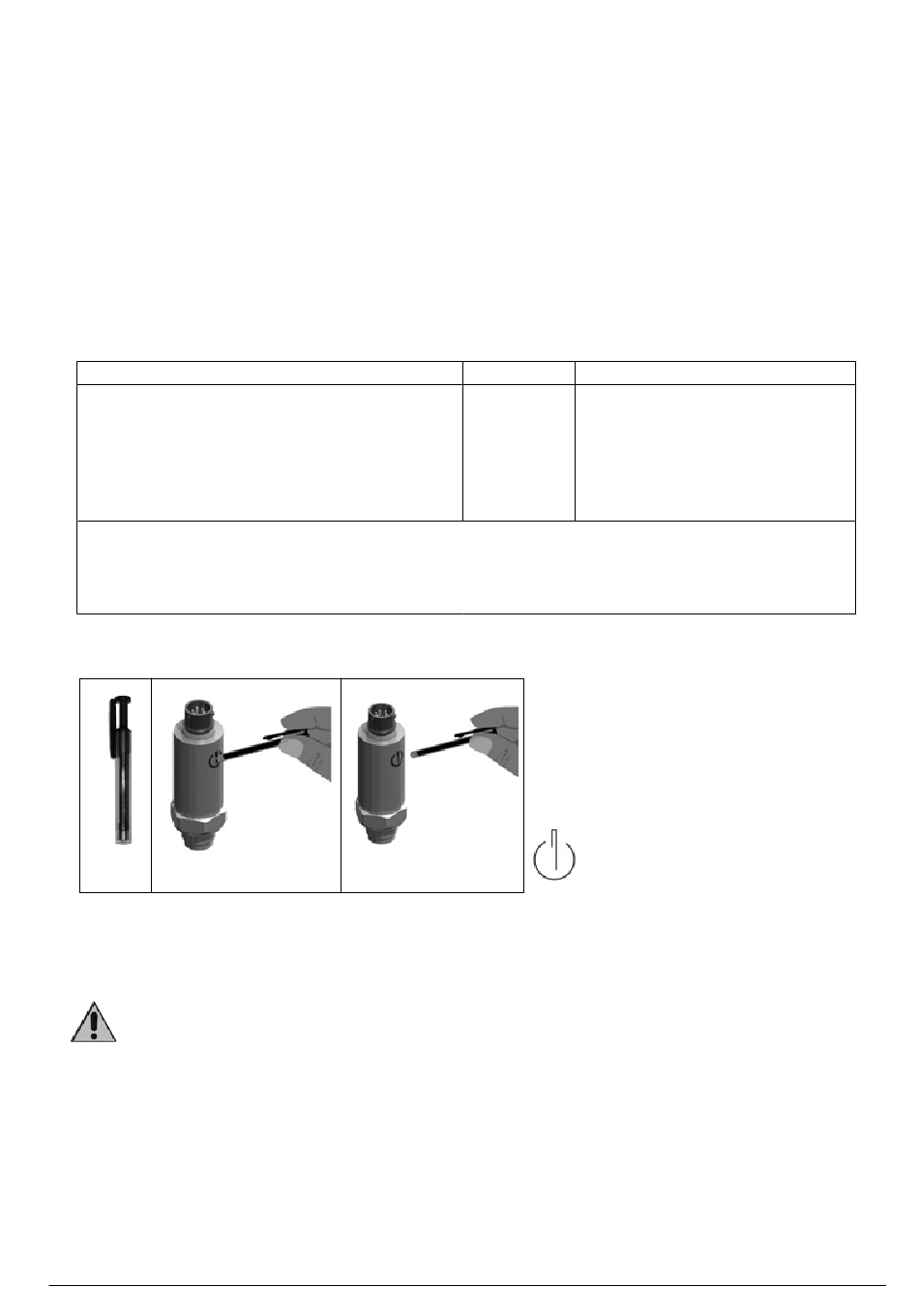

1) Pression machine = 0 bar et capteur
alimenté
2) Placer le stylet magnétique en contact avec
la plaquette Autozero (2...5 secondes)
3) Retirer le stylet magnétique
4) Lire !
= plaquette Autozero
Retirer
27
