Applications relatives à la catégorie
Les capteurs de Melt de la série IMPACT peuvent faire partie d'un système de détection de la pression qui,
en cas de dépassement d'une valeur de seuil, désactiverait tous les éléments de génération de la pression à
travers un système de commande.
Le seuil d'activation du système est défini en usine et il ne peut être reprogrammé par l'utilisateur.

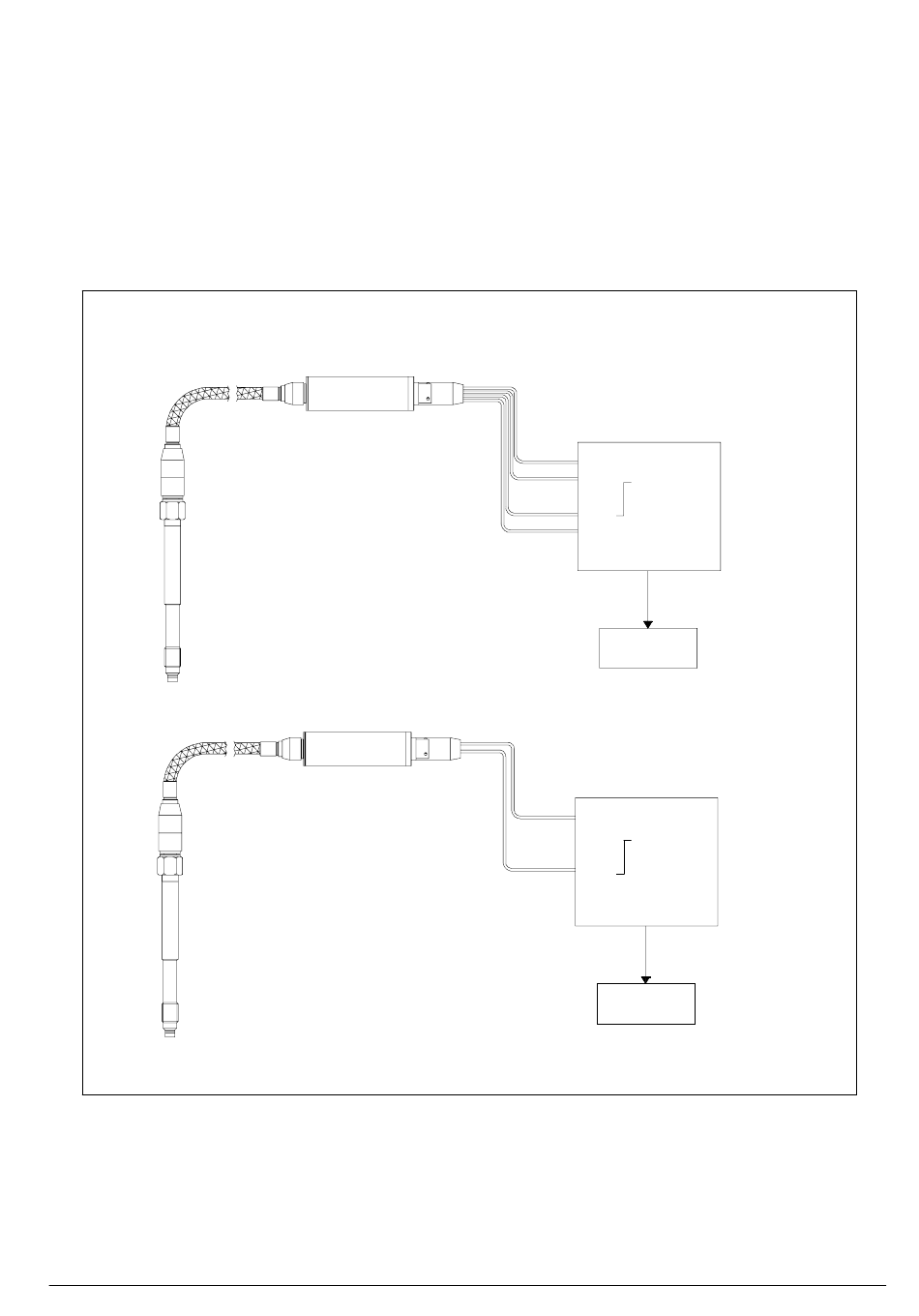

Le schéma "A" (Figure 7) illustre une possible application : le capteur mesure la pression et la transforme
en un signal électrique analogique proportionnel à la valeur mesurée ; le SRP/CS compare le signal avec celui
programmé en tant que seuil d'alarme : en cas de dépassement du seuil, il désactive les éléments de généra-
tion de la pression.
80175G_MAN_I3-IE-IN-IX_I7_11-2018_FRA
Sortie de tension
Sortie de courant à deux fils
Figure 7 - Schéma d'application A
V +
V -
SRP/CS
S +
S -
O
V +
SRP/CS
S +
O
