INSTALLATION DES CONDUITS EXTÉRIEURS
EMPLACEMENT DES HOTTES
• D écidez de l'emplacement des hottes d'aspiration et d'évacuation
Emplacement de la hotte d'aspiration
• D oit être située en amont de la sortie d'évacuation (en présence de vents dominants).
• Doit être située à au moins 3m (10 pi) de la hotte d'évacuation, des évents de la sécheuse et de l'évacuation de la fournaise à air pulsé
(fournaise à moyen ou à haut rendement).
• Doit être montée à au moins 457 mm (18 po) au-dessus du sol ou au-dessus de la couche de neige prévue.
• Doit être située à au moins 1m (3 pi) d'un coin du bâtiment.
• Ne doit jamais être située dans un garage, un grenier ou un vide sanitaire.
Emplacement de la hotte d'évacuation
• Doit être située à au moins 3m (10 pi) de la prise d'air de ventilation.
• Doit être montée à au moins 457 mm (18 po) au-dessus du sol ou au-dessus de la couche de neige prévue.
• Doit être située à au moins 1m (3 pi) d'un coin du bâtiment.
• Ne doit pas être située à proximité d'un compteur de gaz, d'un compteur d'électricité ou d'une allée où le brouillard et la glace peuvent con-
stituer un danger.
• Ne doit jamais être située dans un garage, un atelier ou un espace non chauffé.

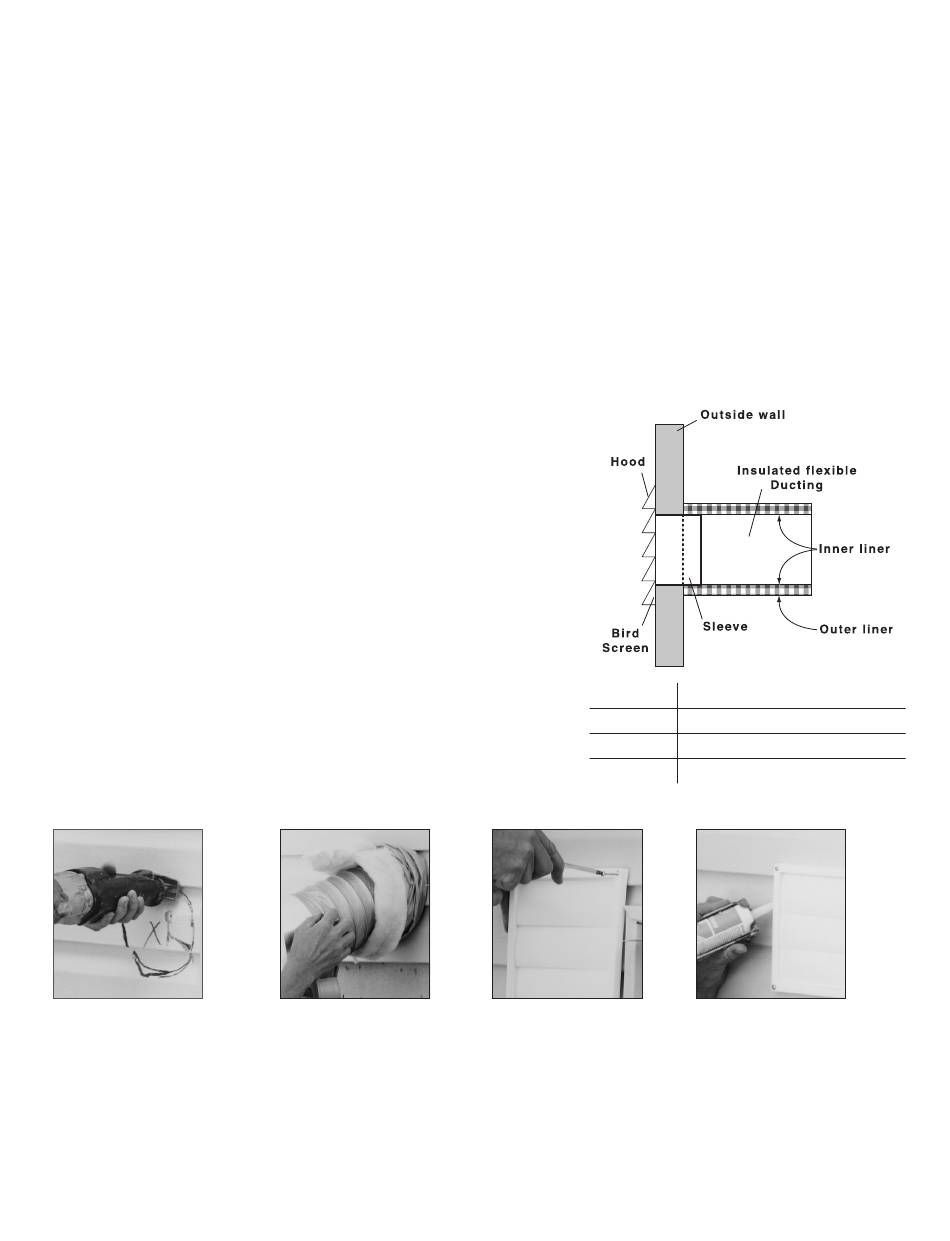

INSTALLATION DE L'ENSEMBLE DE CONDUITS AVEC LES HOTTES
Le rendement maximum du VRC est assuré par un ensemble de conduits
d'évacuation de haute qualité technique qui est bien installé. Le revêtement
intérieur des conduits flexibles isolés doit être encastré dans le manchon des hottes
de protection contre les intempéries (aussi près que possible de l'extérieur) et dans
l'orifice approprié du VRC. Assurez-vous que l'isolation demeure entière et qu'elle
n'est pas écrasée. Le revêtement extérieur, qui joue le rôle de parevapeur, doit être
complètement scellé sur le mur extérieur et le VRC à l'aide de ruban ou de produit
de calfeutrage. Déposez un cordon de produit de calfeutrage de première qualité
(du mastic d'isolation acoustique de préférence) pour sceller le conduit flexible intéri-
eur à l'orifice du VRC et à la hotte de protection avant de procéder à
l'encastrement.
Pour réduire au minimum la restriction de débit d'air, le conduit flexible isolé qui
relie les deux hottes de protection extérieures au VRC doit être bien tendu et le
plus court possible.Des conduits tordus ou pliés réduisent fortement le débit d'air.
Reportez-vous aux exemples illustrés dans la section "Exemples d'installation".
ÉTAPES DE L'INSTALLATION DE LA HOTTE:
1 Tracez le contour du collet de la
hotte externe pour découper les
trous d'aspiration et d'évacuation.
Le diamètre des trous doit être
un peu plus grand que celui du
collet pour tenir compte de
l'épaisseur du conduit flexible
isolé. Percez un trou pour la
hotte d'aspiration et un trou pour
la hotte d'échappement.
2 Faites passer le conduit
flexible isolé dans l'ouverture
jusqu'à ce qu'il soit bien
tendu et droit. Faites glisser
le manchon en vinyle interne
du conduit sur le collet de la
hotte et fixez-le. Ensuite,
recouvrez le conduit avec
l'isolation et placez le pare-
vapeur sur le manchon.
Fixez à l'aide de ruban
adhésif en toile.
Modèle
FML 8*
COM 6P
COM 6M
* Application pour volet d'entrée ou d'évacuation
3 Enfoncez la hotte dans
l'ouverture. Fixez la hotte sur
le mur extérieur en utilisant
des vis de montage. Répétez
la procédure d'installation
pour la hotte d'aspiration et
la hotte d'évacuation.
Description
Volets de 8po fixez métal blanc
Volets d'entrée et d'évacuation
Volets d'entrée et d'évacuation
4 À l'aide d'un pistolet à calfeutrer,
calfeutrez les deux hottes pour
empêcher les fuites.
23
