INSTALLATION DES CONDUITS À TRAVERS LE MUR D'UN BÂTIMENT
CONSEILS
PRATIQUES
• Décidez de l'emplacement des hottes
d'aspiration et d'évacuation.
Emplacement de la hotte de protection
d'aspiration
• Doit être située en amont de la sortie
d'évacuation (en présence de vents
dominants).
• Doit être située à au moins 2 m (6 pi)
des évents de la sécheuse et de
l'évacuation de la fournaise à air pulsé
(fournaise à moyen et à haut
rendement).
• Doit être située à au moins 2 m (6 pi)
des entrées de garage, tuyaux de
remplissage d'huile, compteurs de gaz
ou conteneurs à ordures ménagères.
• Doit être montée à au moins 457 mm
(18 po) au-dessus du sol ou au-dessus
de la couche de neige prévue.
• Doit être située à au moins 1 m (3 pi)
d'un coin du bâtiment.
• Ne doit jamais être située dans un
garage, un grenier ou un vide
sanitaire.
Emplacement de la hotte de protection
d'évacuation
• Doit être montée à au moins 457 mm
(18 po) au-dessus du sol ou au-dessus
de la couche de neige prévue.
• Doit être située à au moins 1 m (3 pi)
d'un coin du bâtiment.
• Ne doit pas être située à proximité
d'un compteur de gaz, d'un compteur
d'électricité ou d'une allée où le
brouillard ou la glace peut constituer
un danger.
• Ne doit jamais être située dans un
garage, un atelier ou un espace non
chauffé.
Lorsque vous installez la hotte de
protection contre les intempéries,
scellez son périmètre externe à l'aide de
produit pour le calfeutrage extérieur.
6
Le rendement maximum du VRC est assuré par un ensemble de conduits d'évacuation de haute qualité technique qui
est bien installé. Assurez-vous que le tracé de conduit soit toujours le plus court et le plus droit possible.
Reportez-vous aux exemples illustrés dans les dessins
d'installation.

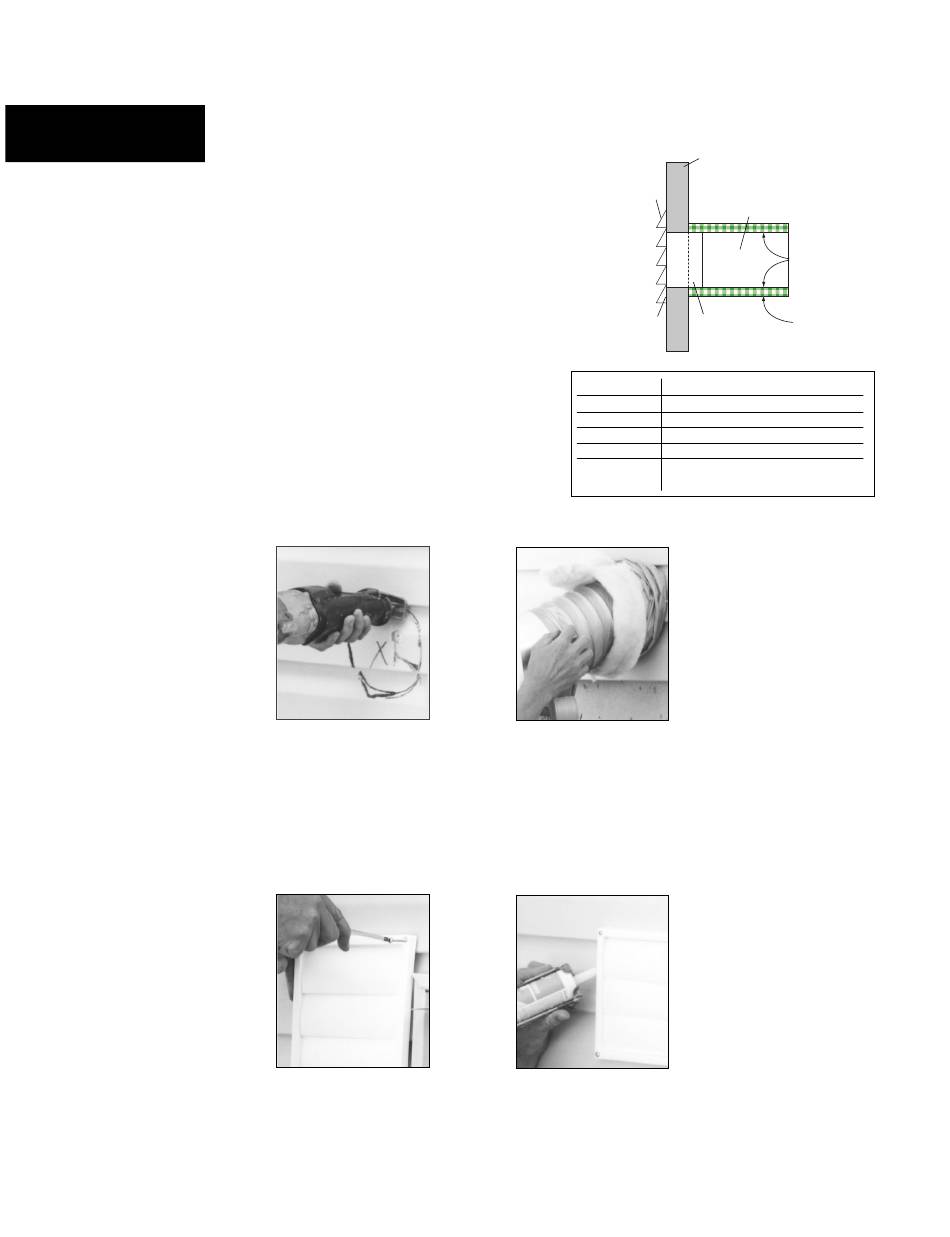

INSTALLATION DE L'ENSEMBLE DE CONDUITS DANS
LES HOTTES DE PROTECTION CONTRE LES
INTEMPÉRIES
Le revêtement intérieur des conduits flexibles isolés doit
être encastré dans le manchon des hottes de protection
contre les intempéries (aussi près que possible de
l'extérieur) et dans l'orifice approprié du VRC.
Assurez-vous que l'isolation demeure entière et qu'elle
n'est pas écrasée. Le revêtement extérieur, qui joue le
rôle de pare-vapeur, doit être complètement scellé sur
le mur extérieur et le VRC à l'aide de ruban ou de
produit de calfeutrage. Déposez un cordon de produit de
calfeutrage de première qualité (du mastic d'isolation
acoustique de préférence) pour sceller le conduit flexible
intérieur à l'orifice du VRC et à la hotte de protection
avant de procéder à l'encastrement.
Pour réduire au minimum la restriction de débit d'air,
le conduit flexible isolé qui relie les deux hottes
de protection extérieures au VRC doit être bien tendu
et le plus court possible.
Des conduits tordus ou pliés réduisent fortement
le débit d'air.
1 Tracez le contour du collet de la
hotte externe pour couper les
trous d'aspiration et
d'évacuation. Le diamètre des
trous doit être un peu plus
grand que celui du collet pour
tenir compte de l'épaisseur du
conduit flexible isolé. Percez un
trou pour la hotte d'aspiration
et la hotte d'échappement.
3 Enfoncez la hotte dans
l'ouverture. Fixez la hotte sur
le mur extérieur en utilisant
des vis de montage. Répétez
la procédure d'installation
pour la hotte d'aspiration et
la hotte d'évacuation.
Hotte
Grillage
aviaire
Modèle
Description
RC4
Chapeau de toit de 4 po
UEV4
Évent de soffite de 4 po
HS4W
Volets à persiennes de 4 po
* S'applique aux hottes d'aspiration ou d'évacuation
2 Faites passer le conduit flexible
isolé dans l'ouverture jusqu'à ce
qu'il soit bien tendu et droit.
Faites glisser le manchon en
vinyle interne du conduit sur le
collet de la hotte et fixez-le;
recouvrez le conduit de
l'isolation puis posez le pare-
vapeur sur le manchon; fixez à
l'aide de ruban adhésif en toile.
4 À l'aide d'un pistolet à
calfeutrer, calfeutrez les
deux hottes pour
empêcher les fuites.
Mur extérieur
Conduits flexibles
isolés
Revêtement
intérieur
Revêtement
Manchon
extérieur
