SCHÉMAS ÉLECTRIQUES
CONNEXION ÉLECTRIQUE
À UNE FOURNAISE
CONSEILS
PRATIQUES
Avertissement :
• N e raccordez jamais un cou-
rant alternatif de 120V aux
bornes de synchronisation de
la fournaise. N'utilisez que le
circuit basse tension de
classe 2 de la commande du
ventilateur de la fournaise.
Dans le cas d'une fournaise
raccordée à un système de
refroidissement :
• Sur certaines nouvelles four-
naises, et certains thermo-
stats plus anciens, l'excitation
des bornes R et G de la four-
naise provoque l'excitation de
la borne Y du thermostat et
conséquemment la mise
sous tension du système de
refroidissement. Si votre
système est muni d'un tel
type de thermostat, vous
devez respecter le câblage
de verrouillage de la four-
naise secondaire.
(SUITE)

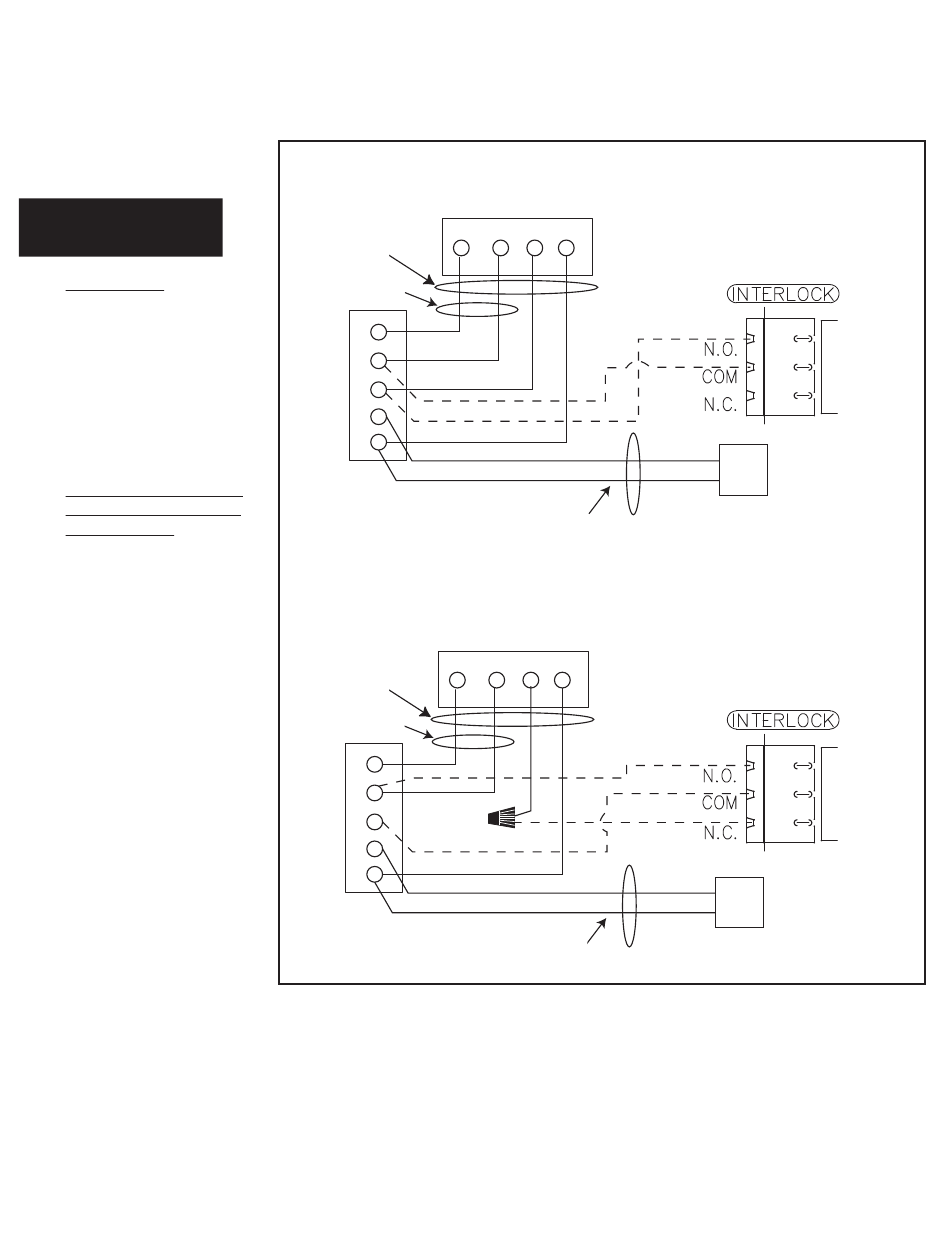

Câblage standard de synchronisation avec une fournaise
Standard Furnace Interlock Wiring
W
FOUR
QUATRE FIL
WIRE
DEUX FILS
TWO WIRE
chauffage seulement
heating only
W
R
G
C
Y
FURNACE
BORNIER DE
24-VOLT
24 V DE LA
TERMINAL BLOCK
FOURNAISE
Câblage alternative de synchronisation avec une fournaise
Alternate Furnace Interlock Wiring
W
FOUR
QUATRE FIL
WIRE
TWO WIRE
DEUX FILS
heating only
chauffage seulement
W
R
WIRE JOINT
G
C
Y
FURNACE
BORNIER DE
24-VOLT
24 V DE LA
TERMINAL BLOCK
FOURNAISE
THERMOSTAT
BORNES DU
THERMOSTAT
TERMINALS
R
G
Y
TWO
DEUX
WIRE
FILS
BORNES DU
THERMOSTAT
THERMOSTAT
TERMINALS
R
G
Y
TWO
DEUX
WIRE
FILS
COOLING SYSTEM
SYSTÈME DE REFROIDISSEMENT
COOLING SYSTEM
SYSTÈME DE REFROIDISSEMENT
33
