EXEMPLES D'INSTALLATION
Exemple seulement - la configuration des conduits peut être différente selon le modèle.
RACCORDEMENT DIRECT du FLOT D'AIR D'APPROVISIONNEMENT et du FLOT D'AIR ÉVACUÉ DU VRC à la
BOUCHE DE REPRISE D'AIR DE LA FOURNAISE et au CÔTÉ AIR D'APPROVISIONNEMENT
Installation simplifiée
Option 2
(Méthode alimentation/retour)
NOTES:
1. Si la ventilation du VRC doit être assurée, il peut être nécessaire de
faire fonctionner le ventilateur de la fournaise. La fournaise devrait
être réglée pour fonctionner continuellement ou en synchronisme
avec le VRC.
2. Les hottes de protection ne sont illustrées que pour des fins de
référence. Un écart minimal de 3m (10 pi) est recommandé.
3. En raison de l'écart de pression entre le VRC et l'équipement auquel
il est raccordé, le débit d'air du VRC doit être confirmé sur place au
moyen de la procédure d'équilibrage du présent manuel d'installation.
4. Pour fins d'acceptation, vérifiez auprès des autorités locales au sujet
des codes du bâtiment propres à votre région.

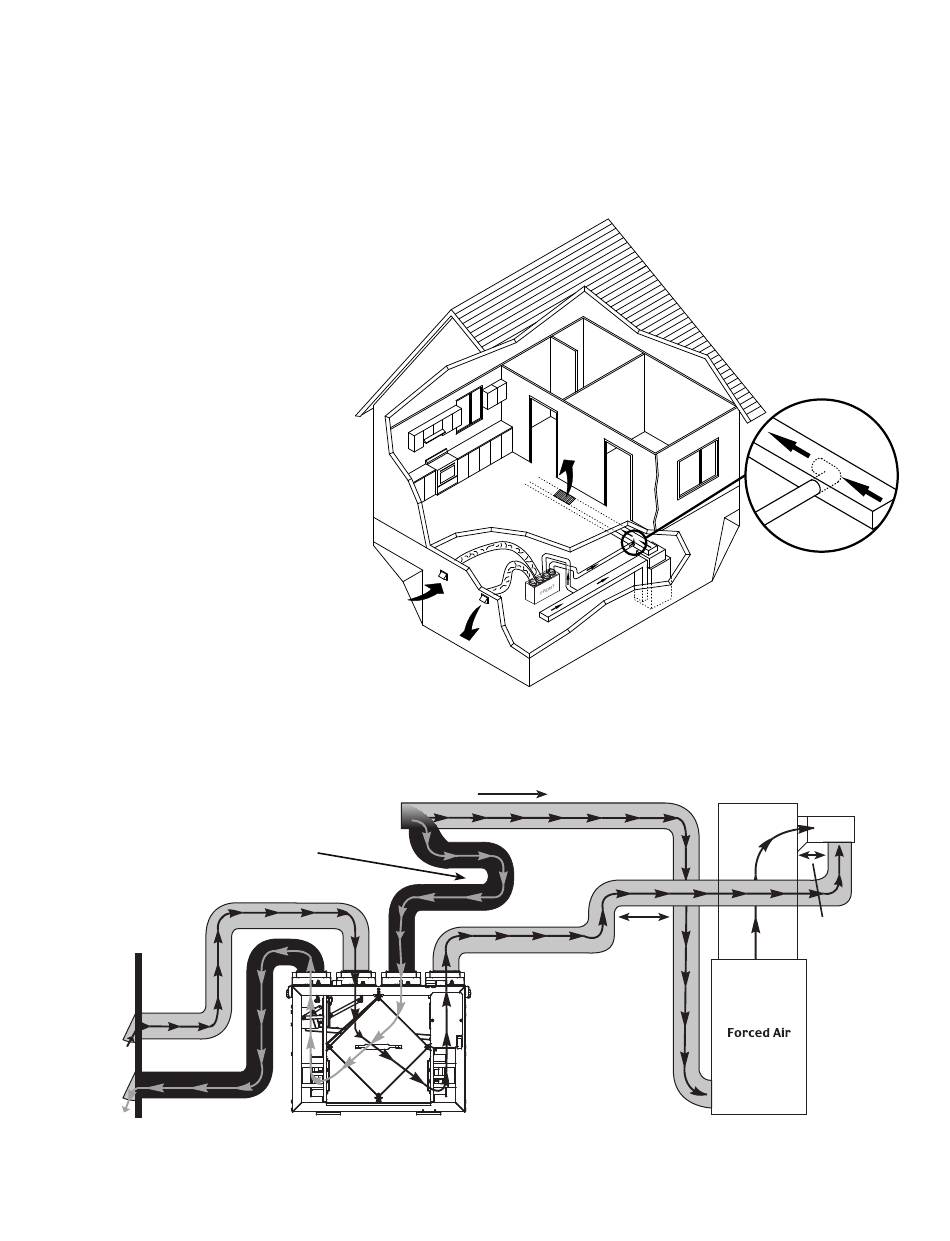

Conduits VRC/Fournaise pour Installation simplifiée - Option 2
* Les raccords de conduit
peuvent être différents
selon le modèle.
Air vicié provenant de différents endroits
de la maison
(salle de bains, cuisine).
Extérieur
28
(SUITE)
* L'appareil est généralement équilibré à haute vitesse et pendant que le
ventilateur de la fournaise est en marche.
Retour d'air
1 m (3 pi
3 po) min.
recommandé
Retour
d'air frais
Note : Dans le cas d'une
installation simplifiée, il est
recommandé d'utiliser
l'option 1.
1 m (3 pi
3 po) min.
recommandé
Fournaise à
air pulsé
