Montage

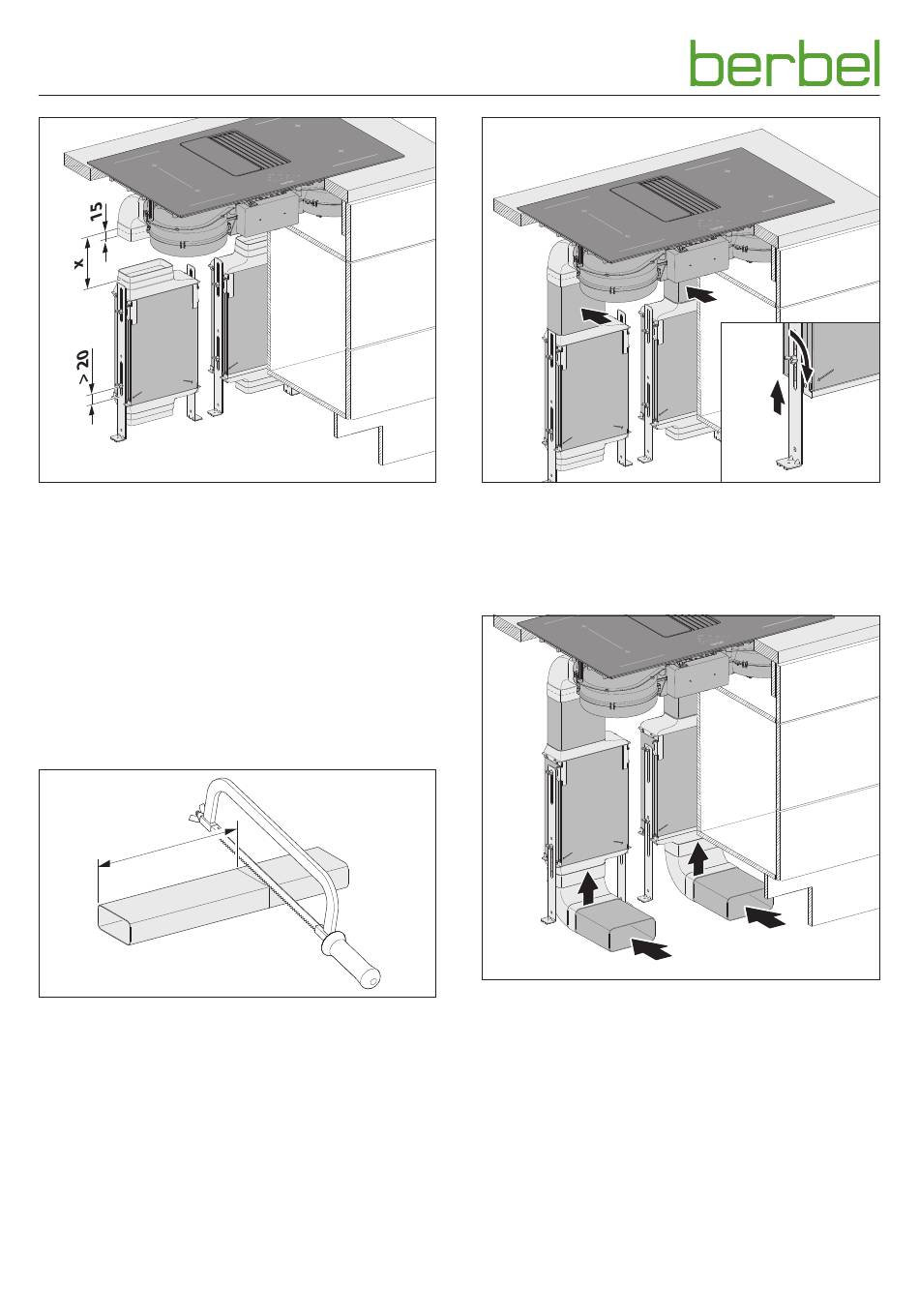

☞ Stellen Sie die Umluftfilter auf die passende Höhe ein.
Folgende Punkte sind dabei zu beachten:
y Höherverstellbarkeit mindestens 20 mm, um später
die Flachkanalstücke einsetzen zu können.
y Ausreichend Abstand von der Unterseite des
Umluftfilters zum Boden, um später die Rohrbögen
einsetzen zu können.
☞ Ermitteln Sie die Länge (x) des Flachkanals.
☞ Lösen Sie die seitliche Verschraubung, um die Umluftfilter
abzusenken.
 Für die Kontrolle der Abmessungen ist die Anleitung vom
Kochfeld abzugs BKF 83 DL-U zu beachten.
x
☞ Schneiden Sie passende Flachkanalstücke. Anzahl und
Länge müssen zur Einbauvariante passen.
10
☞ Setzen Sie die Flachkanalstücke in die Rohrbögen.
☞ Stellen Sie die Umluftfilter wieder zurück auf die passende
Höhe.
☞ Ziehen Sie die seitliche Verschraubung an den
Umluftfiltern fest.
☞ Setzen Sie die Rohrbögen in die Umluftfilter.
☞ Setzen Sie die Flachkanalstücke in die Rohrbögen.
6004007_0 – 22.02.2018
