Montage

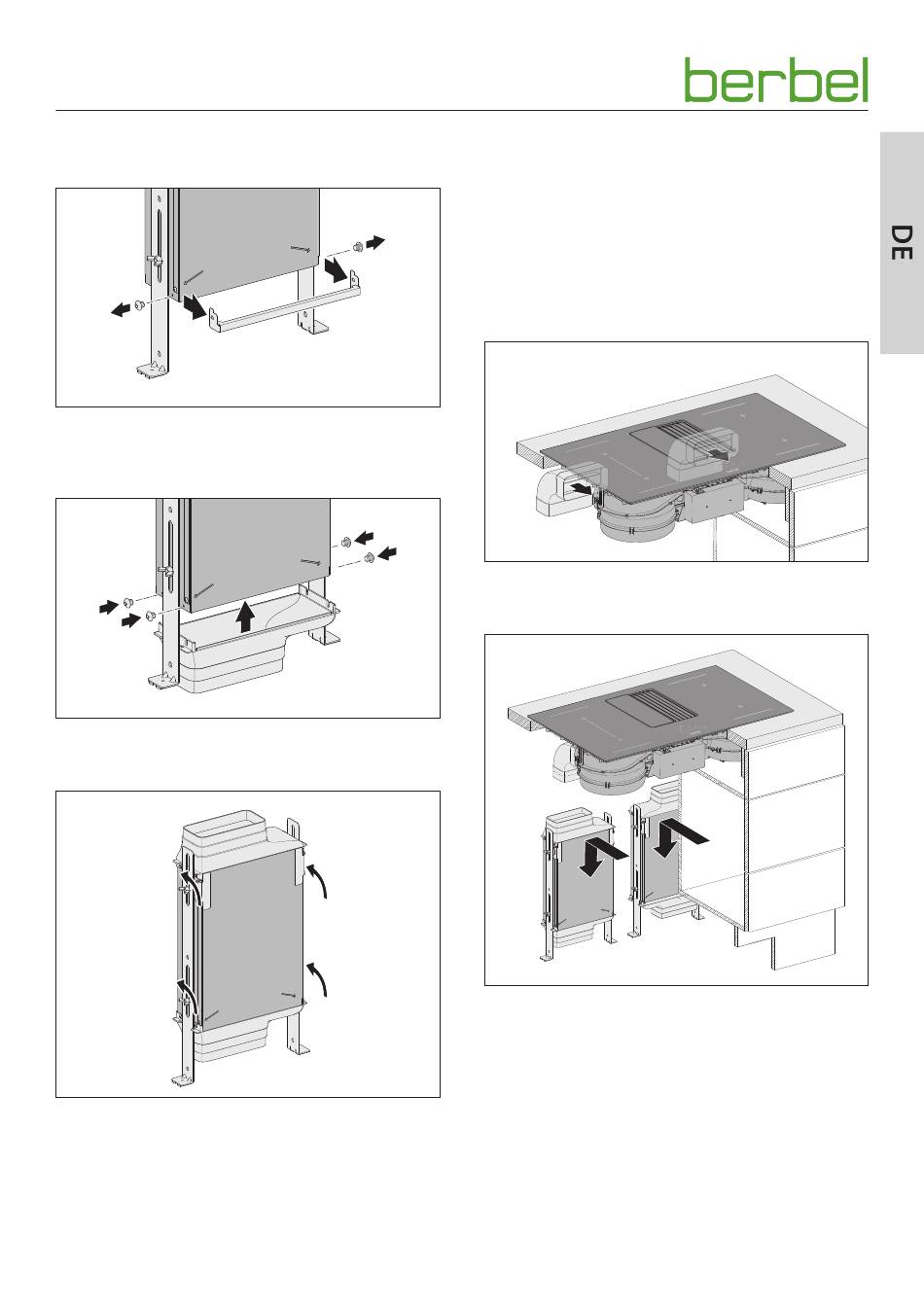

3.4.4 Ausblasgitterset einbauen –
Umluftfilter stehend
☞ Lösen Sie auf beiden Seiten die Schrauben am
Umluftfilter.
☞ Entfernen Sie das Versteifungsblech.
☞ Schrauben Sie die Übergangsstücke unten an die
Umluftfilter.
Die Position des Umluftfilters kann in der Höhe angepasst
werden.
☞ Lösen Sie die seitliche Verschraubung am Umluftfilter.
6004007_0 – 22.02.2018
Der Flachkanal kann genutzt werden, um den Abstand
zwischen dem Lüfter gehäuse und den Umluftfiltern zu
vergrößern (z. B. bei großen Unterschränken). Dazu werden
Flachkanalstücke zwischen den Anschlüssen am Lüfter-
gehäuse und den Rohrbögen angebracht.
Bei den folgenden Arbeitsschritten sind die Übergänge der
luft führenden Bauteile (z. B. Rohrbögen, Flachkanalstücke)
nach dem Zusammensetzen mit Dichtungsband zu
umkleben.
☞ Stecken Sie die Rohrbögen in die Anschlüsse am Lüfter-
gehäuse.
☞ Richten Sie die Umluftfilter aus:
y Die Klappvorrichtung ist auf der Zugangsseite (siehe
Kennzeichnung „Front" auf dem Gerät).
y Die Öffnungen der Übergangsstücke zeigen nach
außen.
☞ Stellen Sie die Umluftfilter an ihre Position.
