Montaggio

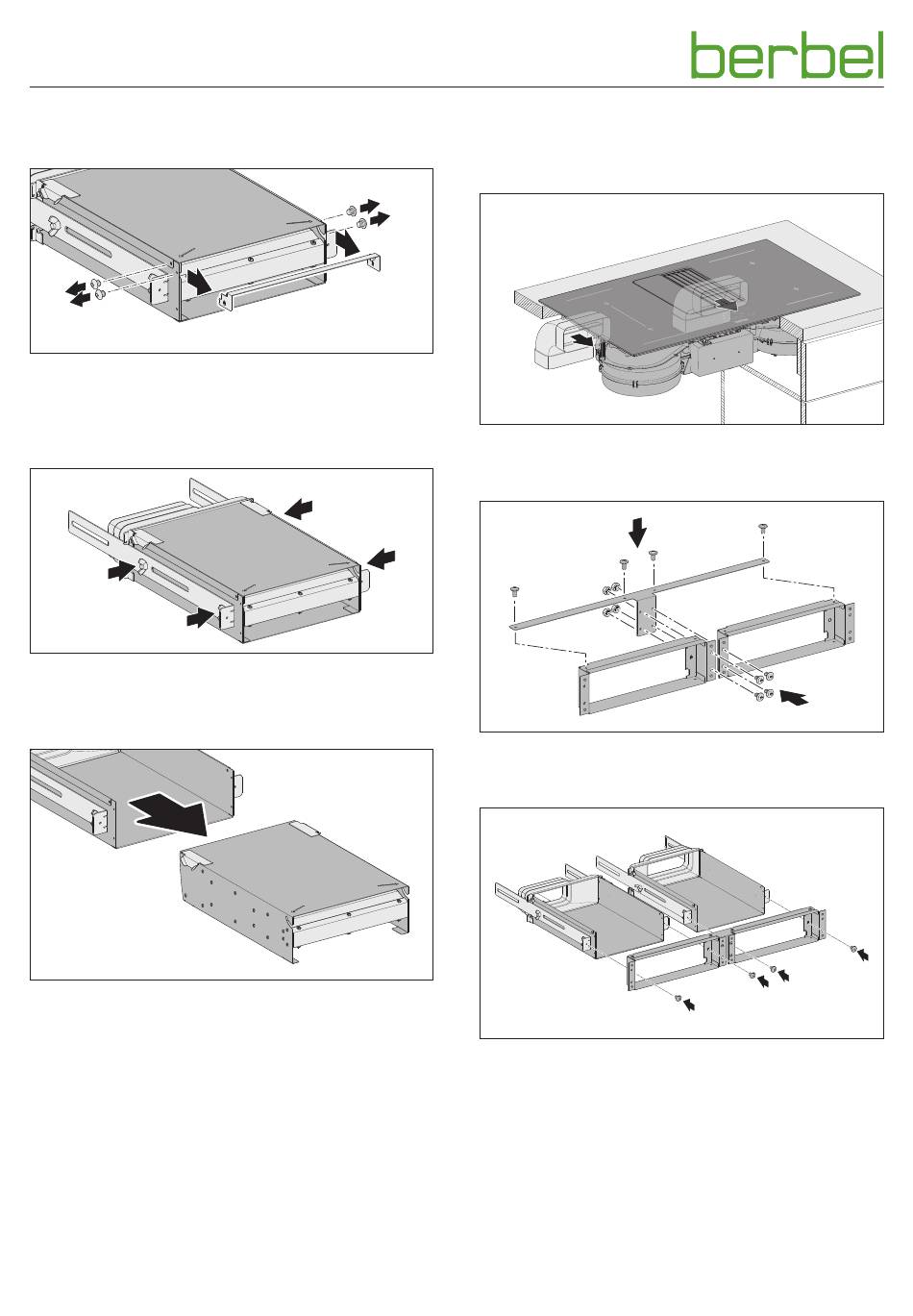

3.4.5 Montaggio del set griglia scarico aria - filtro di
ricircolo in orizzontale
Per consentire la rimozione della cartuccia del filtro attraverso
l'apertura dalla griglia di scarico aria.
☞ Allentare le viti su entrambi i lati del filtro di ricircolo.
☞ Rimuovere la lamiera di rinforzo.
☞ Regolare la vite laterale sul filtro di ricircolo in modo da
poter avvitare linguetta di metallo al supporto della griglia
di scarico aria.
☞ Rimuovere la cartuccia del filtro.
44
Per le seguenti fasi di lavoro, dopo l'assemblaggio applicare
del nastro di guarnizione sulle giunzioni degli elementi di
conduzione dell'aria (ad es. curve, elementi del canale piatto).
.
☞ Inserire le curve nei collegamenti sull'alloggiamento del
ventilatore.
☞ Avvitare l'elemento di collegamento ai due supporti della
griglia di scarico aria.
☞ Avvitare i supporti al filtro di ricircolo.
6004007_0 – 22.02.2018
