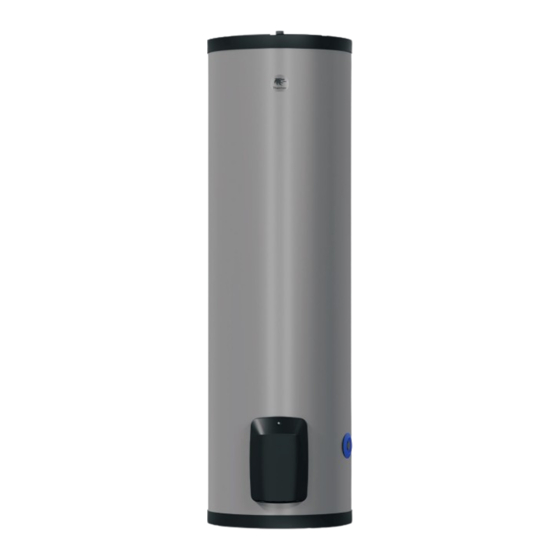

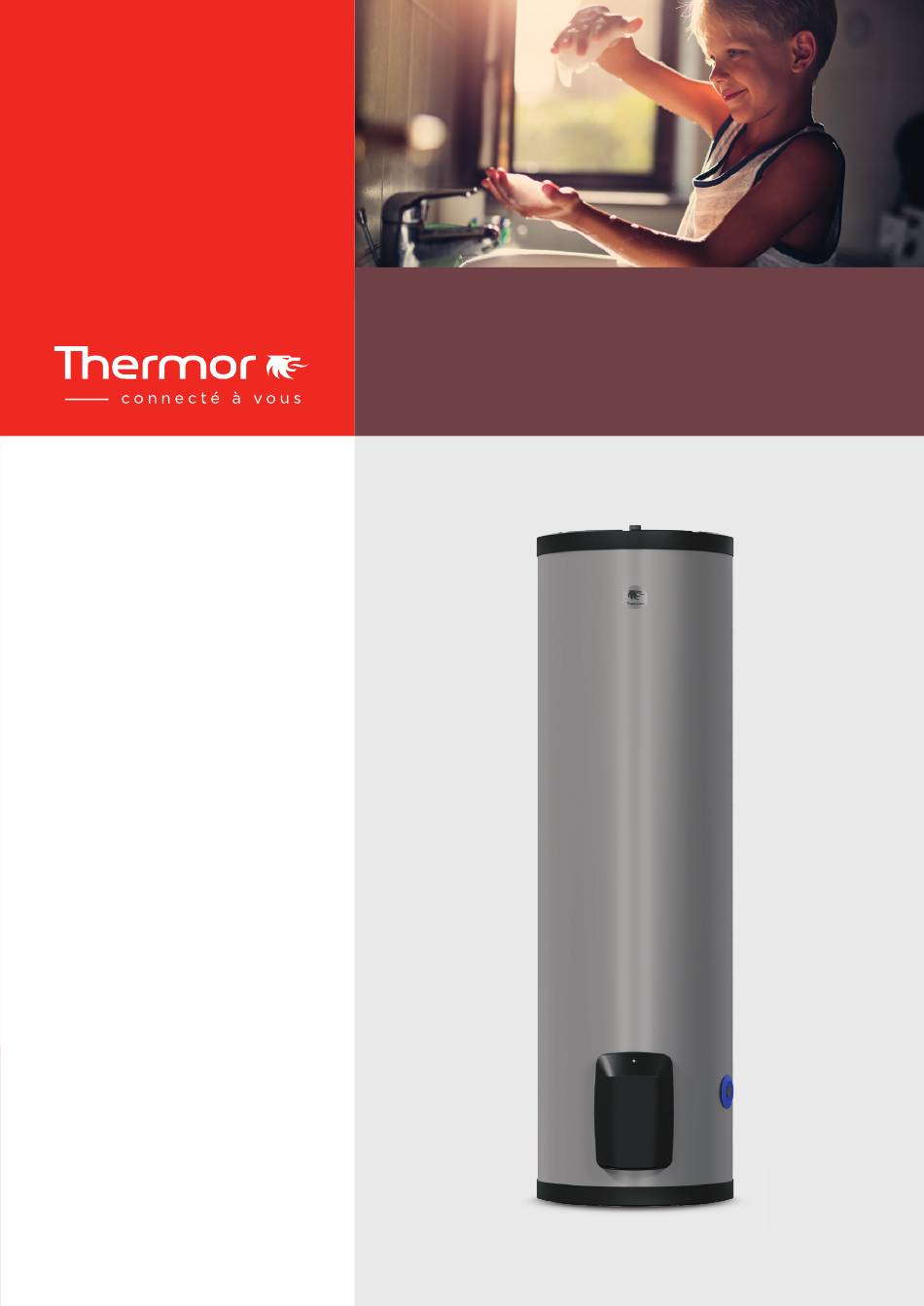

- Page 1 NOTICE D’UTILISATION USER’S INSTRUCTION MANUAL - GUARANTEE Inoxis Pro Chauffe-eau électrique conçu pour les usages intensifs professionnels 300 L www.thermor.fr...
-
Page 2: Chauffe-Eau Électrique Conçu Pour Les Usages Intensifs Professionnels
INOXIS PRO Chauffe-eau électrique conçu pour les usages intensifs professionnels Nous vous remercions d’avoir choisi cet appareil et de nous avoir ainsi témoigné votre confiance. PIÈCES AMOVIBLES ET ÉLECTRIQUES SUR LA CUVE... - Page 3 Manuel d’installation Avertissements Généraux Chauffe-eau et commande digitale nomade Cet appareil n’est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d’expérience ou de connaissance, sauf si elles ont pu bénéficier, par l’intermé- diaire d’une personne responsable de leur sécurité, d’une surveillance ou d’instructions préalables concernant l’utilisation de l’appareil.
-
Page 4: Avertissements Généraux
Avertissements Généraux RACCORDEMENT HYDRAULIQUE • Un groupe de sécurité neuf, taré à 0,7 MPa (7 bar) (non fourni avec le chauffe-eau), de dimensions 3/4’’ et conforme à la norme EN 1487 sera obligatoirement vissé direc- tement sur l’entrée d’eau froide du chauffe-eau. Il devra être placé à l’abri du gel (4°C à... -
Page 5: Table Des Matières
Manuel d’installation Manuel d’installation et d’entretien Chauffe-eau et commande digitale nomade Chauffe-eau Sommaire Sommaire Installation Présentation du matériel ........2 Caractéristiques................2 Avant de commencer ..........4 Les accessoires compatibles............4 Contenu du colis ..............4 Accessoires à prévoir ..............4 Installation ............. 8 Outillage nécessaire .............. -
Page 6: Avant De Commencer
Manuel d’installation : Préparation 1. Avant de commencer 1.1. Contenu du colis Votre colis comprend : Raccord di-électrique (suivant modèle) Raccord di-électrique Equerre de maintien au sol Barrettes de stéatite mono/triphasé Votre chauffe-eau 1.2. Accessoires à prévoir 1.2.1. Les accessoires obligatoires et conseillés Pour l’installation de votre chauffe-eau, vous devez prévoir les éléments suivants : Ruban d’étanchéité... -
Page 7: Outillage Nécessaire
Manuel d’installation : Préparation 1.3. Outillage nécessaire 1.4. Main d’œuvre 2 personnes 2 heures pour le montage... -
Page 8: Precautions D'installation
Manuel d’installation : Schéma de montage global Tableau électrique Raccord di-électrique Sortie eau chaude Disjoncteur 16A, contacteur jour/nuit et différentiel 30mA En cas de déport du groupe : il est obligatoire de PRECAUTIONS D’INSTALLATION : rajouter un rac- cord diélectrique •... -
Page 9: Schéma Général D'installation
Manuel d’installation : Schéma de montage global Schéma général d’installation Réducteur de pression Le réducteur de pression est un accessoire Arrivée d’eau supplémentaire qui doit être installé à la sortie de votre compteur d’eau si la pression d’eau réseau 000 0000 de votre habitation s’avère supérieure à... -
Page 10: Où Installer Mon Chauffe-Eau
Manuel d’installation : Lieu d’installation 2. Où installer mon chauffe-eau ? 2.1 Précautions • Choisir un lieu d’installation dont la température sera toujours comprise entre 4°C et 35°C. • Le chauffe-eau doit être positionné le plus près possible des points de puisages importants (salle de bains, cuisine…) •... -
Page 11: Votre Chauffe-Eau : Caractéristiques Techniques
Votre chauffe-eau : Caractéristiques techniques I. Caractéristiques techniques I.1 Chauffe-eau vertical sur socle 300 litres Tension (V) 400 V triphasé ou monophasé Résistance Stéatite Puissance (W) 3 000 Ø Dimensions 1 929 (mm) Temps de chauffe réel* 7h12 Qpr (Consommation 2,76 entretien)** V40 (Quantité... -
Page 12: Aide Au Dépannage
Votre chauffe-eau : Aide au diagnostic de panne II. Aide au dépannage II.1 Pas d’eau chaude Actions à mener Solution Cause 1. Faire vérifi er par un professionnel S’il n’y a pas de courant aux bornes Défaut d’alimentation électrique. la présence de courant à l’entrée du du chauffe-eau faire intervenir chauffe-eau (à... -
Page 13: Couper L'alimentation Électrique
Votre chauffe-eau : Aide au diagnostic de panne II.3 Eau tiède Actions à mener Solution Cause 1.1. Couper l’alimentation électrique Laisser le réglage du thermostat Mauvais réglage du thermostat. du chauffe-eau. au maximum afi n de profi ter 1.2. Ouvrir le capot plastique. d’une eau bien chaude 1.3. -
Page 14: Couper Immédiatement
Votre chauffe-eau : Aide au diagnostic de panne II.6 Eau trop chaude Actions à mener Solution Cause 1.1. Couper immédiatement Refaire le câblage électrique Branchement direct à la résistance l’alimentation électrique du chauffe-eau selon le schéma sans passer par le thermostat. du chauffe-eau. -
Page 15: Raccordement Hydraulique Du Chauffe-Eau
Manuel d’installation : Raccordement hydraulique 4. Raccordement hydraulique du chauffe-eau Le chauffe-eau devra être raccordé conformément aux normes et à la réglementation en vigueur dans le pays où il sera installé (pour la France : DTU Plomberie 60-1). 4.1 Le raccordement classique Effectuer le branchement du groupe de sécurité... -
Page 16: Le Raccordement Avec Un Réducteur De Pression
Schéma général d’installation Exemple avec un chauffe-eau vertical mural Manuel d’installation : Raccordement hydraulique 4.3 Le raccordement avec un réducteur de pression Arrivée d’eau réseau Le réducteur de pression est obligatoire si la pression d'eau de votre habitation s'avère supérieure 000 0000 à... -
Page 17: Raccordement Électrique Du Chauffe-Eau
Manuel d’installation : Raccordement électrique 5. Raccordement électrique du chauffe-eau COUPER LE COURANT ! AUTO AUTO AUTO S’assurer de la compatibilité du chauffe-eau avec l’installation électrique. Si le chauffe-eau est pré-câblé, raccorder le câble d’alimen- tation du chauffe-eau à une sortie de câble (le chauffe-eau ne doit pas être raccordé... -
Page 18: Schéma De Câblage Triphasé Et Monophasé
Manuel d’installation : Raccordement électrique et Mise en service 5.2 Schéma de câblage de stéatite en triphasé et monophasé. 400V TRI KIT : 700U07201360 230V MONO 700U07187560 5.3 Schéma de câblage triphasé et monophasé. 400V triphasé > Connecteur de terre Patte de mise à... -
Page 19: Mise En Service Du Chauffe-Eau
Manuel d’installation : Mise en service et Conseils d’entretien 6. Mise en service du chauffe-eau Si votre tableau électrique est équipé d’un contacteur AUTO AUTO AUTO jour/nuit (tarif réduit la nuit), le positionner sur 1 (marche forcée) Un léger dégagement de fumée peut apparaître pendant le début de la chauffe (fonctionnement NORMAL). -
Page 20: Vidange D'un Chauffe-Eau
Manuel d’installation : Conseils d’entretien 7.2 Vidange d’un chauffe-eau Si le chauffe-eau doit rester sans fonctionner pendant plus d’une semaine (dans une habitation secondaire par exemple), et s’il se trouve dans un lieu soumis au gel, il est indispensable de vidanger le chauffe-eau afin de le protéger contre la corrosion. -
Page 21: Entretien Du Corps De Chauffe
Manuel d’installation : Conseils d’entretien 7.4 Entretien du corps de chauffe Après un détartrage, respecter le montage en utilisant les isolateurs en plastique. L’oubli ou le non respect du montage entrainera une corrosion galvanique entre la cuve en inox et le corps de chauffe en acier émaillé. -
Page 22: Champ D'application De La Garantie
Manuel d’installation : Champ d’application de la garantie 8. Champ d’application de la garantie Sont exclues de cette garantie les défaillances dues à : 8.1 Des conditions d’environnement anormales • Dégâts divers provoqués par des chocs ou des chutes au cours des manipulations après le départ d’usine. •... -
Page 23: Garantie
Il doit être joint à toute demande faite La défaillance d’une pièce ne justifie en aucun Les produits présentés dans ce document sont cas le remplacement de l’appareil. Thermor dans le cadre de la garantie. cas le remplacement de l’appareil. Thermor susceptibles d’être modifiés à... - Page 24 INOXIS PRO Chauffe-eau électrique conçu pour les usages intensifs professionnels Retrouvez toutes nos solutions et nos conseils sur www.thermor.fr THERMOR ZA CHARLES BEAUHAIRE • 17, RUE CROIX FAUCHET BP 46 • 45141 SAINT-JEAN-DE-LA-RUELLE...
