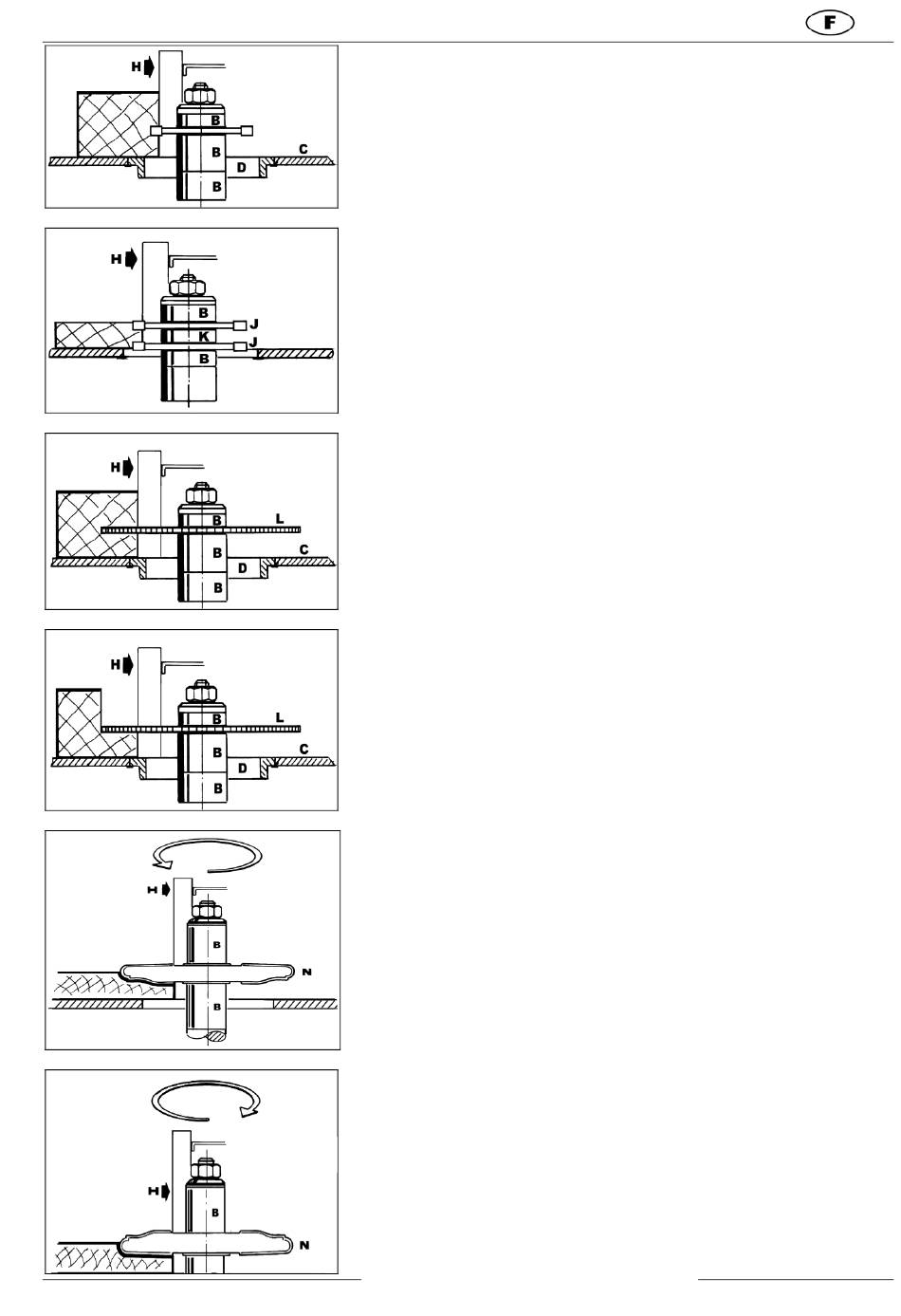

7 Fraise à rainurer J montée en haut
Fig. 7
avec bagues d'arbre de toupie B
pour réglage en hauteur et ron-
delle lumière de table D insérée
J
pour fraiser une rainure.
Fig. 8
8 Fraises à rainurer J montées par deux avec bagues
d'arbre de toupie B pour réglage en hauteur et bagues
intermédiaires K pour fraiser une rainure double. Ron-
delle lumière de table D enlevée – fraise à rainurer in-
férieure légèrement abaissée dans la table C.
Monter les fraises à rainurer en les décalant de 90°
l'une par rapport à l'autre.
9 Lame de scie L pour rainurer ou pour la pre-
Fig. 9
mière phase de travail pour la fabrication
d'une feuillure profonde. Montée en haut avec
bagues d'arbre de toupie B pour réglage en
hauteur et rondelle lumière de table D insérée.
10 Comme point 9, toutefois pour
Fig. 10
la deuxième phase de travail
pour la fabrication de feuillure.
13 Fraise plate bandes N montée en
haut. Rondelle lumière de table D
retirée. Sens de rotation à gauche
Fig. 13
(sens anti horaire).
Attention !
Retirer la rondelle lumière de
table avant de mettre la fraise
plate bandes en place.
14 Fraise plate bandes N montée en haut
– tournée de 180°.
Rondelle lumière de table D retirée.
Sens de rotation à droite (sens ho-
Fig. 14
raire).
Attention !
Tenir compte du sens de rotation
de l'arbre de toupie.
Commuter l'interrupteur en marche
à droite
