Connexion, montage et mise en service
3.8 Mise en service et démarrage de la RTU
Alimentation de la RTU uniquement par des blocs-batteries
IMPORTANT
Ne pas poser le porte-pile sur une surface conductrice
Ne posez jamais le porte-pile sur une surface conductrice (p. ex. enveloppe externe).
Les contacts de pile risquent de provoquer, via la surface conductrice, un court-circuit qui
détruirait la pile.
Utiliser uniquement des piles non endommagées
Utilisez uniquement des piles intactes. Une pile dont l'enveloppe est endommagée risque
de provoquer un cour-circuit via les contacts du porte-pile.
Remarque
Types de pile
Utilisez uniquement les piles décrites dans l'annexe du manuel. Un fonctionnement sur pile
correct n'est assuré que par ces types de pile.
Si vous utilisez deux blocs-batteries, commencez par le bloc-batterie 1 (le bloc-batterie à
gauche directement à côté de la RTU).
1. Retirez le porte-pile du bloc-batterie.
2. Placez les piles dans le porte-pile.
3. Insérez le porte-pile dans le bloc-batterie.
4. Enfichez le connecteur mâle du porte-pile sur le connecteur femelle X10 BATTERY du
bloc-batterie.
Réalisez, le cas échéant, ces mêmes opérations sur le deuxième bloc-batterie.

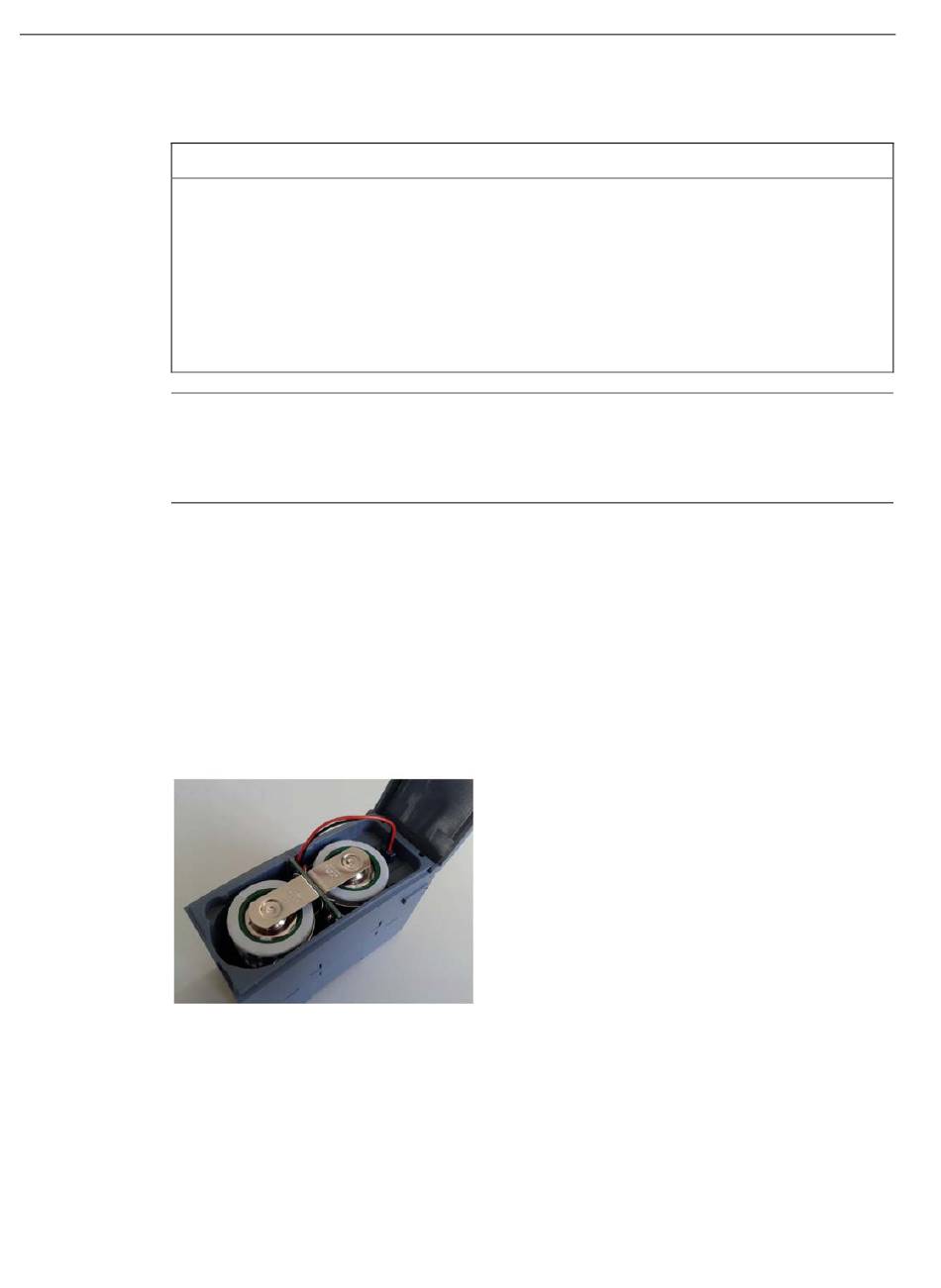

Figure 3-10
62
Bloc-batterie (non monté) avec porte-pile en place, câble connecté.
