Les borniers X41 et X43 permettent de connecter les conducteurs de signaux de
respectivement 2 capteurs.
Affectation des contacts en prenant pour exemple les borniers X40 et X41 :
● X40
– L+ Sortie de commande pour capteurs 0 et 1
– M
● X41
– 0+ Entrée "+" du capteur 0
– 0-
– 1+ Entrée "+" du capteur 1
– 1-
L'affectation des borniers X42 et X43 pour capteurs 2 et 3 est analogue.

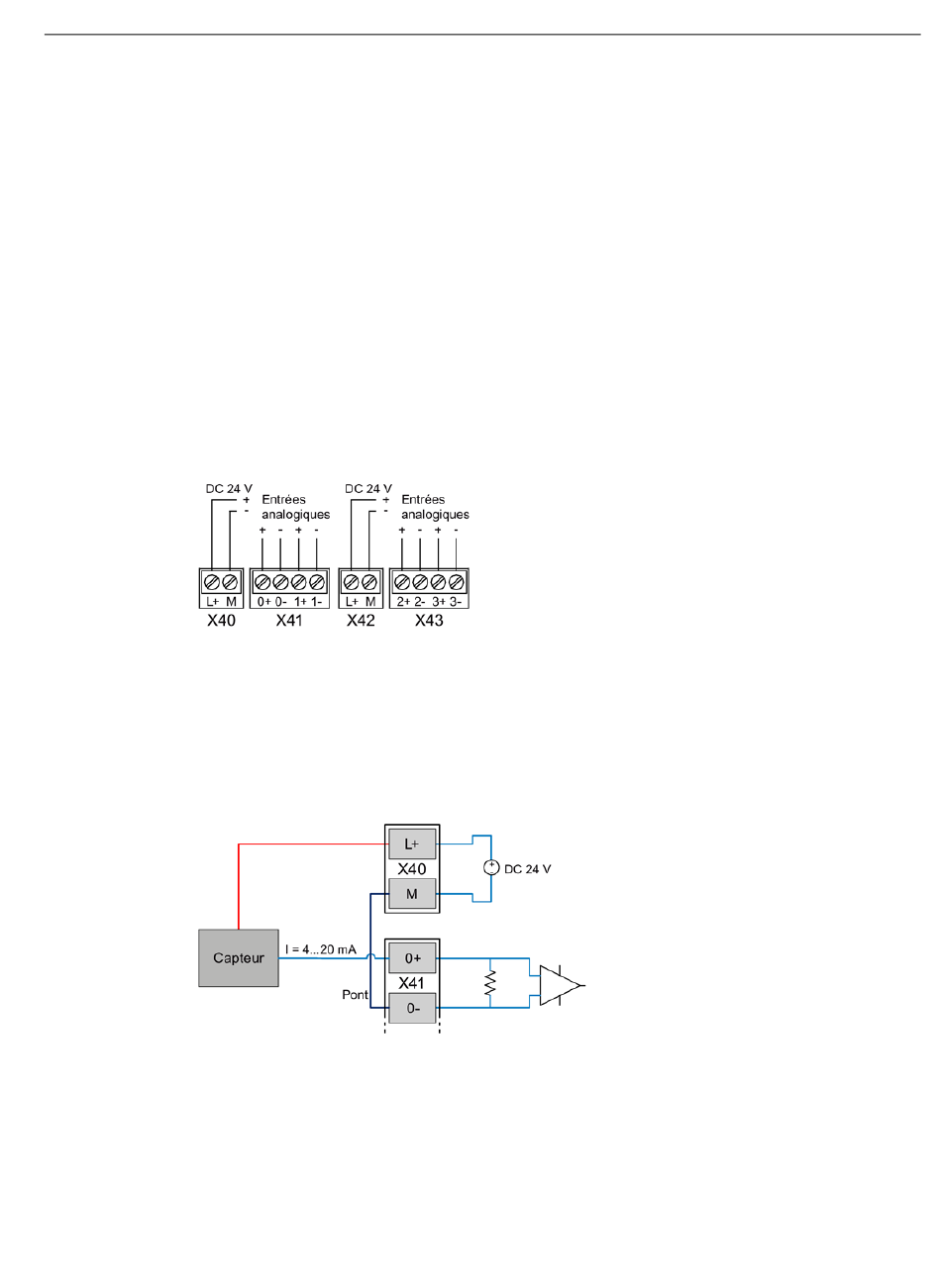

Figure 3-3
Selon le transducteur de mesure, effectuez les connexions comme représenté ci-après.
Les figures représentent à titre d'exemple la connexion d'un transducteur de mesure à un
bornier X41 (entrée analogique "0").
Connexion d'un transducteur de mesure à 2 fils
Figure 3-4
La borne "M" du bornier X40 et la borne "0-" du bornier X41 doivent être pontées.
RTU3030C
Instructions de service, 07/2016, C79000-G8977-C382-03
Masse pour capteurs 0 et 1
Entrée "-" du capteur 0
Entrée "-" du capteur 1
Connexion des entrées analogiques X40 ... X43
Connexion d'un transducteur de mesure à 2 fils
Connexion, montage et mise en service
3.7 Connexion de la RTU
