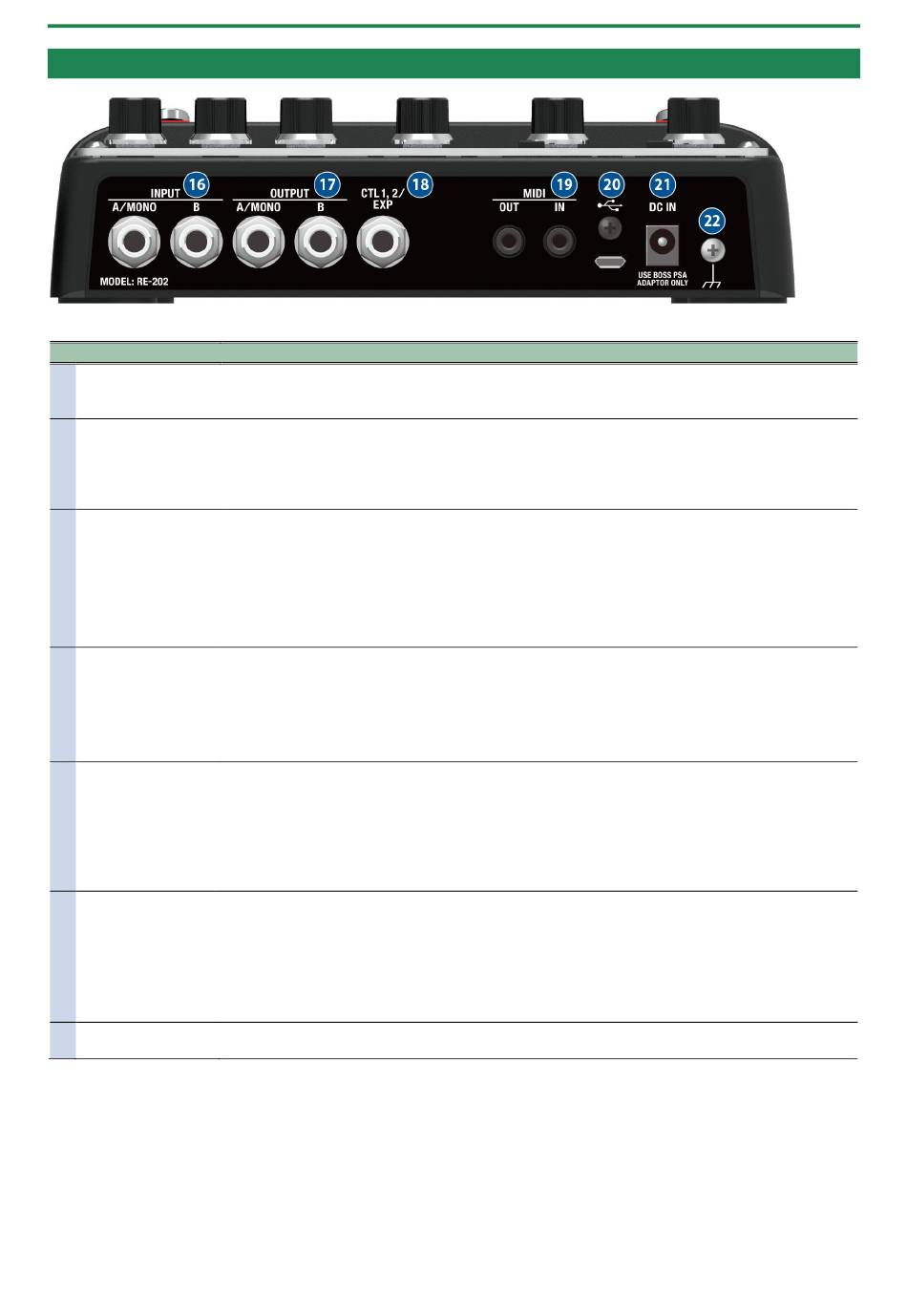

Panneau arrière
Nom
16 INPUT A/MONO, B
17 OUTPUT A/MONO, B
18 Prises jacks CTL 1,
2/EXP
19 Connecteurs MIDI
IN/OUT
20 Port USB
21 Prise DC IN
22 Borne de mise à la
terre
* Pour éviter un dysfonctionnement ou une panne de l'équipement, veillez à toujours réduire le volume et à couper
l'alimentation de tous les appareils avant de les connecter.
Branchez à ces prises d'entrée votre guitare électrique, un clavier ou bien d'autres instruments ou
dispositif d'effets.
Pour une sortie mono, connectez à la prise A/MONO.
Branchez à ces prises votre ampli de guitare, de clavier, d'autres unités d'effets ou votre table de
mixage.
Lorsqu'il est connecté à la fois à la prise A/MONO et B, l'effet de reverb est entendu en stéréo lorsque
vous appliquez cet effet.
Pour une sortie mono, connectez à la prise A/MONO.
●
En l'utilisant en tant que prise CTL 1, 2
Vous pouvez connecter un commutateur au pied (FS-5U, FS-6, FS-7; vendus séparément) pour basculer
entre les effets TWIST et WARP, pour passer d'une mémoire à la suivante ou à la précédente, et ainsi de
suite.
●
En l'utilisant en tant que prise EXP
Branchez une pédale d'expression (EV-30, Roland EV-5, etc.; vendue séparément) pour modifier en continu
les réglages d'effet pour la position basse (horizontale) et pour la position levée (inclinée) de la pédale
d'expression.
Utilisez un câble de connexion TRS/MIDI (BMIDI-5-35, BMIDI-1-35, BCC-1-3535; vendus séparément)
pour connecter un appareil MIDI externe à cet appareil.
Vous pouvez utiliser un appareil MIDI externe pour basculer entre les 127 mémoires de cet appareil.
* N'utilisez pas ces connecteurs pour brancher des périphériques audio. Cela pourrait provoquer
un dysfonctionnement.
Connectez votre ordinateur à l'appareil à l'aide d'un câble USB disponible dans le commerce et
prenant en charge la norme USB 2.0.
* N'utilisez pas de câble micro USB uniquement conçu pour charger un appareil. Les câbles
uniquement conçus pour la charge ne peuvent pas transmettre de données.
* Utilisé uniquement pour la mise à jour des programmes.
Branchez l'adaptateur secteur à cette prise.
* Utilisez uniquement l'adaptateur secteur spécifié (série PSA), branché à une source
d'alimentation 100 V CA.
* Lorsque vous branchez l'adaptateur secteur fourni à la prise DC IN, l'appareil s'allume.
1.4. Mise sous ou hors
Branchez-la à une prise de terre externe ou à une borne de mise à la terre. Elle doit être connectée en
cas de besoin.
