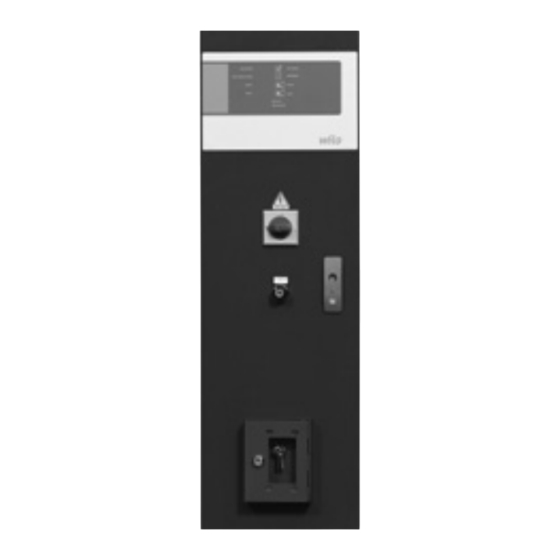

- Page 1 Pioneering for You Wilo-Control SC-Fire Jockey A2P Notice de montage et de mise en service 4 206 381-Ed.01 / 2017-01-Wilo...
- Page 2 Français Fig. 1 Wilo 01/2017...
- Page 3 Français Fig. 1 Notice de montage et de mise en service Wilo-SC-Fire Jockey A2P...
- Page 4 Français Fig. 2 Wilo 01/2017...
-
Page 5: Généralités
(graves) dues au non-respect de la remarque. ATTENTION! Risque de détérioration de la pompe/de l'installation. « Attention » se rapporte aux éventuels dommages du produit dus au non-respect de la remarque. Notice de montage et de mise en service Wilo-SC-Fire Jockey A2P... -
Page 6: Qualification Du Personnel
• Les matériaux facilement inflammables doivent en principe être tenus à distance du produit. • ll y a également lieu d’exclure tout danger lié à l'énergie électrique. On se conformera aux dispositions de la réglementation locale ou générale (CEI, VDE, etc.) ainsi qu'aux prescriptions du fournisseur d'énergie électrique. Wilo 01/2017... -
Page 7: Consignes De Sécurité Pour Les Travaux De Montage Et D'entretien
• Le coffret de commande doit être protégé contre l'humidité et toute détérioration mécanique. • Il ne doit en aucun cas être exposé à des températures inférieures à -10 °C et supérieures à +50 °C. Notice de montage et de mise en service Wilo-SC-Fire Jockey A2P... -
Page 8: Applications (Utilisation Conforme)
Toute utilisation sortant de ce cadre est considérée comme étant non conforme. 5 Informations produit 5.1 Dénomination Exemple : W-CTRL-F-1x(2)A-T4-DOL-FM-ND-J-FR Marque : W : Wilo CTRL Commande F = Applications de protection contre l'incendie Nombre de pompes Courant nominal max. du moteur [A] : 2,5A T = triphasé... -
Page 9: Étendue De La Fourniture
• Interrupteur à clé : accès au niveau 2 (fig. 1, pos. 7) • Boîte pour clés : permet de ranger les clés des interrupteurs de sélection à clé (fig. 1, pos. 6) Notice de montage et de mise en service Wilo-SC-Fire Jockey A2P... -
Page 10: Fonctionnement Et Commande
à clé (fig. 1, pos. 5) se trouve en position « Auto ». Le voyant (fig 2, pos. 5) indique le fonctionnement de la pompe. Une fois la pression atteinte ou dépassée, la pompe s’arrête immédiatement. Le voyant « marche » (fig. 2, pos. 5) s’éteint alors. Wilo 01/2017... -
Page 11: Protection Du Moteur
En appuyant sur cette touche (niveau d’accès 2 indispensable), tous les messages d'erreur/témoins lumineux sont réinitialisés dans la mesure où la cause de l'erreur a été éliminée au préalable. Notice de montage et de mise en service Wilo-SC-Fire Jockey A2P... -
Page 12: Eléments D'affichage Du Coffret De Commande
Avertissement ! Risque de choc électrique ! Il y a également lieu d’exclure tout danger lié à l’énergie électrique. Il convient de se conformer aux dispositions de la réglementation locale ou générale (CEI p. ex.) ainsi qu'aux prescriptions du fournisseur d'énergie électrique local. Wilo 01/2017... -
Page 13: Raccordement Électrique
électrique. 7.2.2 Branchement des pompes Respecter le montage et le mode d’emploi de la pompe ! La pompe est raccordée aux borniers comme indiqué sur le plan. Notice de montage et de mise en service Wilo-SC-Fire Jockey A2P... -
Page 14: Branchement Du Pressostat
Message d’erreur « ALARME MANQUE TENSION » Au niveau du bornier, l’information « ALARME MANQUE TENSION » est disponible sur des contacts libres de potentiel. Le message est émis 20 secondes après l’apparition d’une inversion de phase ou d’un manque de tension. Wilo 01/2017... -
Page 15: Mise En Service
• Seul un installateur électrique qualifié est habilité à réparer les câbles de raccordement endommagés. • Le coffret de commande doit rester propre. • Contrôle visuel des composants électriques de l'installation dans le coffret de commande. Notice de montage et de mise en service Wilo-SC-Fire Jockey A2P... -
Page 16: Défauts, Causes Et Remèdes
AUTO" de protection et acquitter l’erreur (Fig. 2, Pos.10) et pompe (ne démarre pas) Si vous ne parvenez pas à éliminer un défaut, veuillez-vous adresser au service après-vente Wilo ou à son représentant le plus proche. Wilo 01/2017... -
Page 17: Pièces De Rechange
La commande de pièces de rechange ou les ordres de réparation sont réalisés par des artisans spécialisés locaux et/ou le service après-vente Wilo. Afin d'éviter toutes questions ou commandes erronées, indiquer toutes les données de la plaque signalétique lors de chaque commande. - Page 18 WILO SE Nortkirchenstraße 100 D-44263 Dortmund Germany T +49(0)231 4102-0 F +49(0)231 4102-7363 wilo@wilo.com Pioneering for You www.wilo.com...
