A40085 SEEG R25AT O/M

REMARQUES

1. Si vous avez des doutes quant à la manière de
brancher le four, consulter un technicien qualifié.
2. Ni le fabricant ni le distributeur ne peuvent être
tenus pour responsable des dommages causés
au four ou des blessures personnelles qui
résulteraient de l'inobservation des consignes
de branchement électrique.
INSTALLATION
ATTENTION: Gardez toujours la feuille d'avertissements (EXPLICATIONS ET AVERTISSEMENTS SPÉCIAUX)
1) Retirez tous les matériaux d'emballage qui se
trouvent à l'intérieur de la cavité du four. Retirez
également le film bleu de protection qui est
posé sur les parois extérieures du four.
2) Vérifiez soigneusement que le four ne présente
aucun signe d'endommagement.
3) Posez le four sur une surface horizontale et
plate et suffisament solide pour supporter le
poids du four et également celui des aliments
les plus lourds que vous avez l'intention d'y
cuire.
4) S'assurer qu'un espace libre minimum de 25
cm est prévu au-dessus du four:
5) Branchez la fiche du cordon d'alimentation dans
une prise murale standard (avec prise de terre).
6) Deux fours peuvent être installés l'un sur l'autre.
Pour cela, procédez comme suit.
6-1) Fixez le four A et placez le four B sur le four A,
comme le montre la figure A.
6-2) Retirez la vis unique (a) qui maintient la platine
de fixation A à l'arrière du four A puis déposez
la platine A.
6-3) Retirez la vis unique (b) posée à l'arrière du
four B, comme le montre l'illustration A.
6-4) Fixez la platine A à l'arrière du four B au moyen
de la vis (b), comme le montre l'illustration A.
6-5) Fixez la platine A à l'arrière du four A au moyen
de la vis (a), comme le montre l'illustration A.

ACCESSOIRES

Assurez-vous que les accessoires suivants sont contenus dans l'emballage:
Notices et autres documents
• Mode d'emploi
• Autocollant pour les menus
Indiquer les noms de plats et leur durée de cuisson sur cet autocollant qui sera ensuite fixé sur le
panneau de commande.
• Feuille d'avertissement (EXPLICATIONS ET AVERTISSEMENTS SPÉCIAUX: Code de la pièce TCAUHA257WRR0 )
REMARQUES:
• Lorsque vous passez une commande d'accessoires, veuillez mentionner au revendeur ou au service
d'entretien agréé par SHARP ces d'informations: nom des pièces et nom du modèle.
• La désignation du modéle est imprimée sur la porte du four à micro-ondes.
F ra 19-27
Downloaded from:
http://www.usersmanualguide.com/
à proximité de votre four à titre d'information.
25 cm
21
3. Des gouttes d'eau peuvent se former sur les
parois de la cavité du four, autour des joints et
des portées d'étanchéité. Cela ne traduit pas un
défaut de fonctionnement ni des fuites de micro-
ondes.
6-6) Retirez la vis (a) qui maintient la platine de
fixation B au panneau arrière du four B. Cela
fait, déposez la platine de fixation B du four B,
comme le montre l'illustration A.
6-7) Replacez la vis (a) dans sa position d'origine.
6-8) Retirez la vis (c) du four A.
6-9) Retirez la vis (d) du four B.
6-10) Retournez
la
précédemment retirée et au moyen des vis
(c) et (d) également retirées, installez la platine
de fixation B, comme le montre la figure A.
ATTENTION:
Dans le cas où deux fours sont installés l'un sur l'autre:
1) Utilisez les deux platines de fixation pour
maintenir les deux fours.
2) Assurez-vous que les cordons d'alimentation
ne sont pas coincés entre les deux fours.
3) Ne placez pas un troisième four sur les deux
premiers.
4) Ne perdez pas les vis que vous retirez.
Vis (a)
Platine de
fixation A
Vis (b)
Vis (a)
Four A Panneau arrière

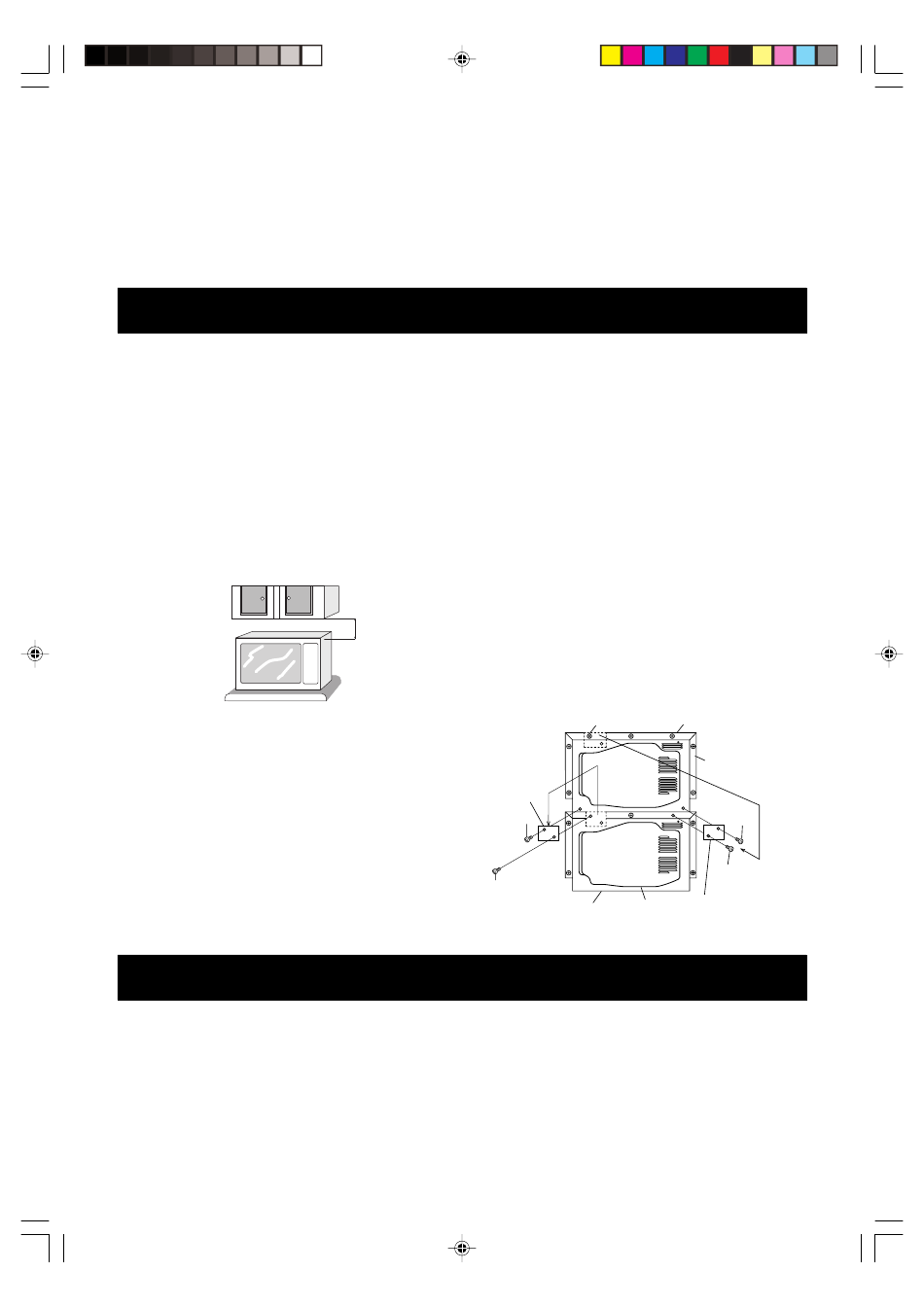

Figure A: Installation de deux fours
21/F-
3
03.7.16, 3:45 PM
platine
de
fixation
B
Four B
Panneau arrière
Vis (d)
Vis (c)
Platine de fixation B
