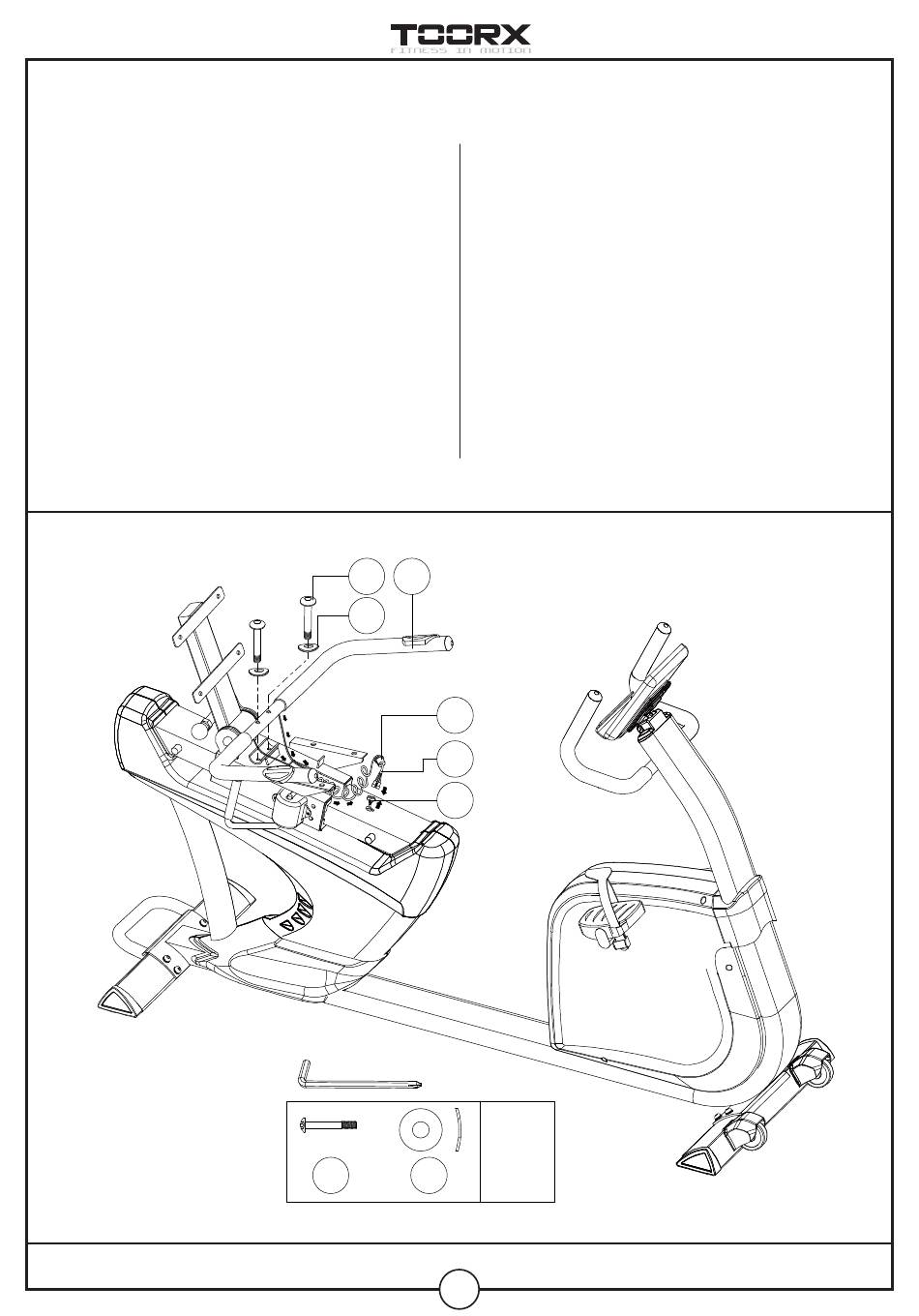

Assemblage du guidon
• Fixez le guidon arrière 48 au chariot coulissant 88 en
serrant deux vis 8 [M8 x50 mm] munies de rondelles
courbées 11 [Ø22xØ8,5 mm].
• Reliez le connecteur de faisceau de câbles 47 des
capteurs de détection du pouls cardiaque à la prise
correspondante 49 du câble en spirale, à la sortie des
capteurs de détection battements cardiaques, situés dans
le guidon arrière.
• Insérez les connecteurs dans le trou du corps principal 1
et insérez le passe-câble en caoutchouc 107 dans le trou.
8
48
11
107
49
47
M8*50L
8
11
13
( x2)
