3.3.2 Montage de la protection antichoc
La protection antichoc comporte deux anneaux, un capuchon et quatre serre-
câbles. Procéder au montage de la manière suivante :
1
2

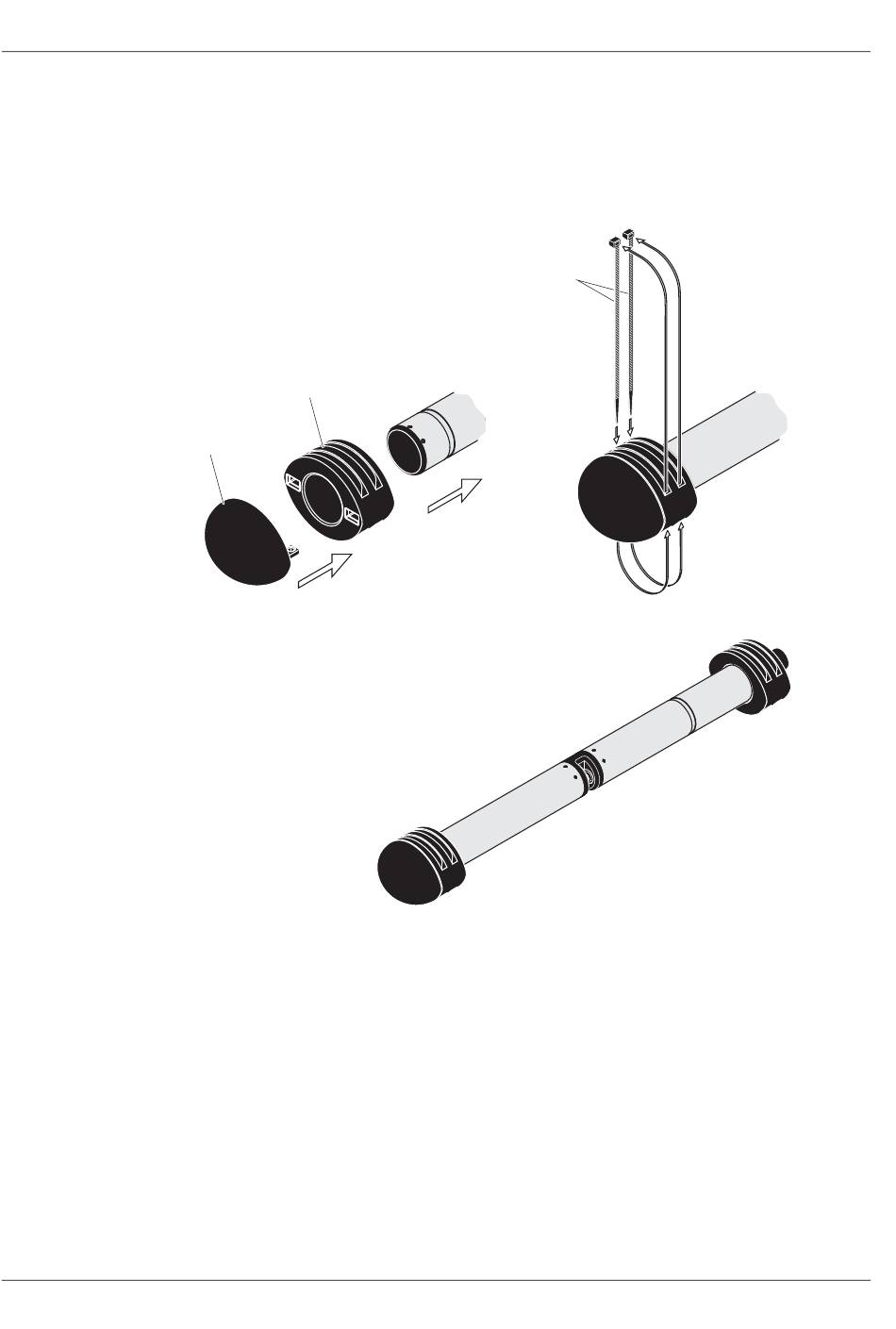

figure 3-4 Montage de la protection antichoc
1.
Assembler le capuchon (pos. 2, figure 3-4) et l'un des deux
anneaux (pos. 1).
2.
Enficher l'unité assemblée sur l'extrémité de la sonde et la fixer
avec 2 serre-câbles (pos. 3) comme indiqué sur la figure 3-4.
3.
Poser le deuxième anneau sur l'extrémité de sonde côté câble
et la fixer de la même manière avec les deux serre-câbles res-
tants.
3
Sonde avec protection
antichoc montée
