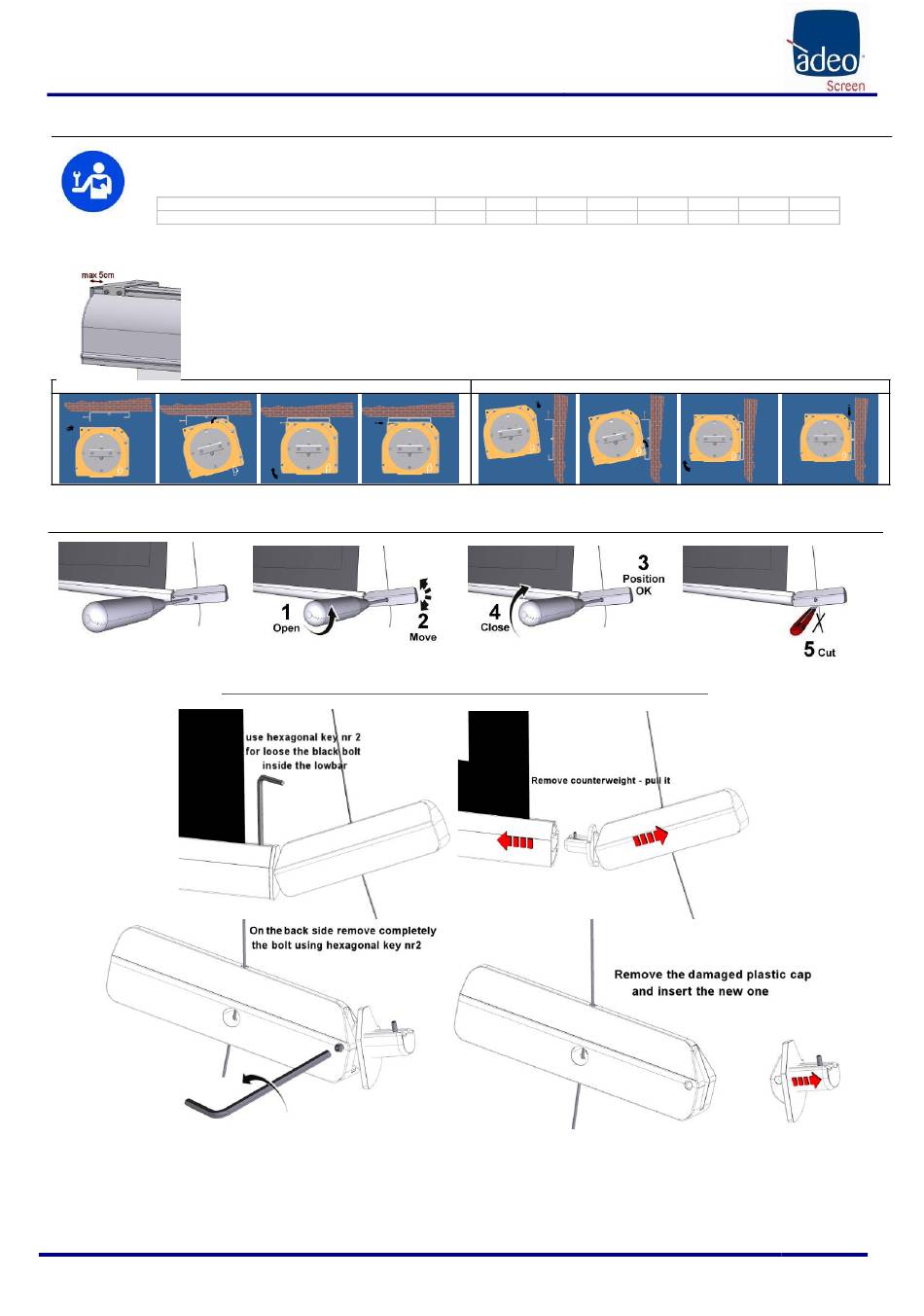

POLSKI – Instrukcja montażu i obsługi ekranu rozwijanego
UWAGA: Jest to absolutnie zabronione, aby zainstalować ekran na ruchomymi ścianami lub kabli niestabilnych, wsporniki należy stosować na powierzchniach, które zapewniają w tym
czasie dystans. Do instalacji ekranu należy zastosować wkręty i kołki rozporowe odpowiednie dla ciężaru i rodzaju ściany lub sufitu, na jakich zamierzamy zamontować elementy
mocujące. Przed rozpoczęciem montażu wybrać rodzaj kołków lub mocowania zgodnie z następującym schematem:
Ekran o szerokości do cm
Całkowity ciężar jaki należy przewidzieć
- Zamocować listwy na suficie lub ścianie, pamiętając o maksymalnej odległości 5 cm od krańców ekranu, jak na rysunku obok. Należy upewnić się, że środkowa listwa
mocująca znajduje się w jednej linii z listwami bocznymi.
MONTAŻ DO SUFITU
Postępować według opisu na rysunku 1, przybliżyć ekran do listew (poz.1); zablokować ekran w tylnej jego części przechylając go lekko (poz.2); podnieść ekran aż do
wprowadzenia go do listwy (pos.3); dokładnie przykręcić trzy śruby znajdujące się na listwie (poz.4).
MONTAŻ NA ŚCIANIE
Postępować według opisu na rysunku 2, przybliżyć ekran do listew (poz.1); zablokować ekran w tylnej jego części przechylając go lekko (poz.2); podnieść ekran aż do
wprowadzenia go do listwy (pos.3); dokładnie przykręcić trzy śruby znajdujące się na listwie (poz.4).
FIG. 1
Made by Adeo Screen Sp. Z o.o. (Poland) Specifications are subject to change without notice. E&OE
Doc: ALUMID Installation Manual rev3 | 29.12.2020
Please verify that you are working with the latest revision of this document before specifying your screen.
08 REGULACJA NAPIĘCIA OBCIĄŻNIKA W SYSTEMIE TENSIO
Jeśli plastikowa osłona jest uszkodzona, wykonaj poniższą procedurę, aby wymienić część

07 INSTRUKCJA INSTALACJI

160 200 250
Kg 20 Kg 25 Kg 30
FIG. 2
300 360 410 520
Kg 35 Kg 45 Kg 50 Kg 100
620
Kg 150
