Table des Matières
Manuels Connexes pour ADEUNIS WMBUS MODBUS MASTER
Sommaire des Matières pour ADEUNIS WMBUS MODBUS MASTER

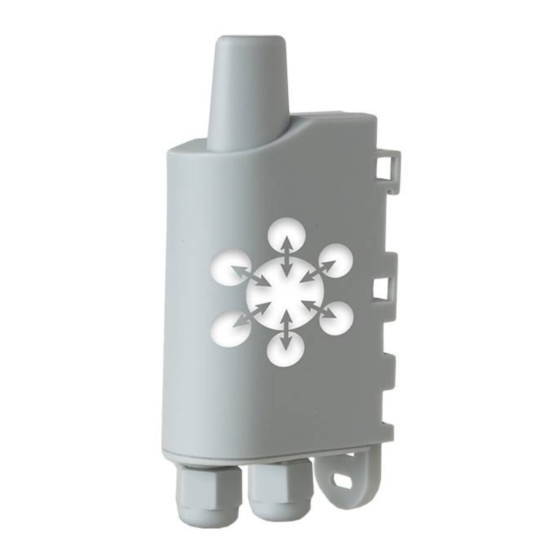

- Page 1 WMBUS MODBUS MASTER Transceiver Modbus Interface Guide utilisateur / User Guide Version 1.0.0 adeunis ® 283 rue Louis Néel - Parc Technologique Pré Roux 38920 CROLLES - France www.adeunis.com...
- Page 2 Ninguna parte de este documento puede ser reproducida o transmitida (en fotocopias electrónico o en papel, o) sin el acuerdo adeunis®. Este documento puede ser modifi cada sin previo aviso. Todas las marcas comer- ciales mencionadas en esta guía son el tema de los derechos de propiedad intelectual.
-
Page 3: Table Des Matières
WMBUS MODBUS MASTER - Guide utilisateur / User guide version V1.0.0 TABLE DES MATIERES FRANCAIS INFORMATIONS PRODUITS ET REGLEMENTAIRES PRESENTATION DU PRODUIT 1.1. Description générale 1.2. Encombrement 1.3. Carte électronique 1.4. Spécifications Techniques 1.4.1 Caractéristiques générales 1.4.2 Caractéristiques des interfaces physiques FONCTIONNEMENT DU PRODUIT 2.1. - Page 4 WMBUS MODBUS MASTER - Guide utilisateur / User guide version V1.0.0 ENGLISH PRODUCTS AND REGULATORY INFORMATION PRODUCT PRESENTATION 1.1. GENERAL DESCRIPTION 1.2. Dimensions 1.3. Electronic board 1.4. Technical Specifications 1.4.1 General characteristics 1.4.2 Characteristics of physical interfaces PRODUCT OPERATION 2.1.
-
Page 5: Francais
WMBUS MODBUS MASTER - Guide utilisateur / User guide version V1.0.0 FRANCAIS Page of 77... -
Page 6: Informations Produits Et Reglementaires
Ce document et l’utilisation de toute information qu’il contient, est soumis à l’acceptation des termes et conditions adeunis®. adeunis® ne donne aucune garantie sur l’exactitude ou l’exhaustivité du contenu de ce document et se réserve le droit d’apporter des modifi cations aux spécifi cations et descriptions de produit à tout moment sans préavis. -
Page 7: Déclaration Ue De Conformité
WMBUS MODBUS MASTER - Guide utilisateur / User guide version V1.0.0 Déclaration UE de Conformité Nous adeunis 283 rue LOUIS NEEL 38920 Crolles, France 04.76.92.01.62 www.adeunis.com Déclarons que la DoC est délivrée sous notre seule responsabilité et fait partie du produit suivant : Modèle produit :... - Page 8 notifi...
-
Page 9: Recommandations Environnementales
WMBUS MODBUS MASTER - Guide utilisateur / User guide version V1.0.0 RECOMMANDATIONS ENVIRONNEMENTALES Tous les matériaux d’emballage superfl us ont été supprimés. Nous avons fait notre possible afi n que l’emballage soit facilement séparable en trois types de matériaux : carton (boîte), polystyrène expansible (matériel tampon) et poly- éthylène (sachets, feuille de protection en mousse). -
Page 10: Recommandations D'usage
WMBUS MODBUS MASTER - Guide utilisateur / User guide version V1.0.0 RECOMMANDATIONS D’USAGE • Avant d’utiliser le système, vérifi ez si la tension d’alimentation fi gurant dans son manuel d’utilisation corres- pond à votre source. Dans la négative, consultez votre fournisseur. -
Page 11: Presentation Du Produit
WMBUS. Dans le cas d’une procédure ABP, merci de contacter notre service commercial avec les informations nécessaires. NOTE IMPORTANTE 2 : Le WMBUS MODBUS MASTER permet de transmettre les mesures des capteurs mais ne les alimente pas (sauf version TOR). -
Page 12: Encombrement
WMBUS MODBUS MASTER - Guide utilisateur / User guide version V1.0.0 1.2. Encombrement Valeurs en millimètres 49,50 1.3. Carte électronique 49,50 49,50 Antenne interne Module RF Protocole WMBUS Batterie interne 49,50 49,50 Port USB pour configuration produit Page of 77... -
Page 13: Spécifications Techniques
WMBUS MODBUS MASTER - Guide utilisateur / User guide version V1.0.0 1.4. Spécifications Techniques 1.4.1 Caractéristiques générales Paramètres Valeur Alimentation 5-36V continue Courant maximal 90mA Température de fonctionnement -25°C / +70°C Dimensions 105 x 50 x 27mm Poids Boîtier IP 67 Fréquences... -
Page 14: Fonctionnement Du Produit
2.1. Modes de fonctionnement NOTE IMPORTANTE : adeunis® utilise le format Big Endian (most significant byte first) pour le contenu de la zone de données utiles (Data Field). Le protocole WMBUS est lui nativement en format de données Little-Endian (low significant byte first). -
Page 15: Fonctionnement Applicatif
WMBUS MODBUS MASTER - Guide utilisateur / User guide version V1.0.0 2.2. Fonctionnement applicatif 2.2.1 Transmission périodique Le produit permet la lecture de registres d’esclaves MODBUS et la transmission périodique de ces informations selon le schéma suivant : Produit en veille Période... -
Page 16: Transmission Sur Dépassement De Seuil
WMBUS MODBUS MASTER - Guide utilisateur / User guide version V1.0.0 2.2.2 Transmission sur dépassement de seuil Le produit permet la lecture de registres d’esclaves MODBUS et la comparaison de ces données à des seuils (haut et bas) afin de transmettre des informations de dépassement selon le schéma suivant :... -
Page 17: Transmission D'une Trame De Vie
WMBUS MODBUS MASTER - Guide utilisateur / User guide version V1.0.0 Il y aura autant de trames d’alarme émises que de valeurs lues sur les registres esclaves dépassant les seuils configurés. Les paramètres associés à ce mode de fonctionnement sont : •... -
Page 18: Mode Test
WMBUS MODBUS MASTER - Guide utilisateur / User guide version V1.0.0 2.2.4 Mode TEST Ce mode permet à l’utilisateur de réaliser des essais en modifiant le comportement des LEDS. Il est obtenu en positionnant le registre S306 à la valeur 2 en mode COMMANDE. Une fois sorti du mode COMMANDE, le produit reprend le comportement applicatif précédemment défini mais avec les changements suivants :... -
Page 19: Configuration Du Produit
WMBUS MODBUS MASTER - Guide utilisateur / User guide version V1.0.0 CONFIGURATION DU PRODUIT La configuration du produit se fait au moyen du connecteur USB. Cette connexion permet de communiquer avec le produit par un port com virtuel et d’envoyer des commandes AT pour modifier les paramètres du produit. -
Page 20: Mode Commande
WMBUS MODBUS MASTER - Guide utilisateur / User guide version V1.0.0 3.2. Mode commande Utiliser un terminal port COM pour communiquer avec le produit. Nous utilisons le soft terminal port COM HERCULES disponible en télécharge- ment gratuit à l’adresse suivante : http://www.hw-group.com/products/hercules/index_en.html... -
Page 21: Commande At
WMBUS MODBUS MASTER - Guide utilisateur / User guide version V1.0.0 3.3. Commande AT Une commande débute avec les 2 caractères ASCII : « AT », suivis d’un ou plusieurs caractères et données (voir ci-après la syntaxe des com- mandes AT disponibles sur le modem). -
Page 22: Description Des Registres
WMBUS MODBUS MASTER - Guide utilisateur / User guide version V1.0.0 3.4. Description des registres A la mise sous tension le produit fonctionne selon la dernière configuration sauvegardée (configuration usine si c’est la première mise sous tension, ou si cette configuration n’a pas été changée). - Page 23 WMBUS MODBUS MASTER - Guide utilisateur / User guide version V1.0.0 Configuration de la liaison Hexadécimal Défaut : 0x44 Modbus Bit 0 : Type de bus • 0 : RS485 • 1 : RS232 Bit 1 : Bits de stop •...
- Page 24 WMBUS MODBUS MASTER - Guide utilisateur / User guide version V1.0.0 Définition de l’alarme 1 Hexadécimal Défaut : 0 (désactivé) Bits 0 et 1 : Seuils actifs • 1 : seuil bas • 2 : seuil haut • 3 : seuils bas et haut Bit 2 : Type de registres Modbus •...
-
Page 25: Registres Réseau
WMBUS MODBUS MASTER - Guide utilisateur / User guide version V1.0.0 3.4.2 Registres réseau La liste des registres ci-dessous permet de modifier les paramètres réseau du produit. Cette liste est accessible en mode PROVIDER suite à l’exé- cution de la commande ATT63 PROVIDER. - Page 26 WMBUS MODBUS MASTER - Guide utilisateur / User guide version V1.0.0 R2 /C2 868,150 MHz R2 /C3 868,210 MHz R2 /C4 868,270 MHz R2 /C5 868,330 MHz R2 /C6 868,390 MHz R2 /C7 868,450 MHz R2 /C8 868,510 MHz R2 /C9...
-
Page 27: Description Des Trames
WMBUS MODBUS MASTER - Guide utilisateur / User guide version V1.0.0 4. DESCRIPTION DES TRAMES Le produit transmet des informations brutes en provenance des capteurs en utilisant le protocole Wireless M-BUS. Vous trouverez dans ce chapitre les informations permettant de décoder la trame Wireless M-Bus ainsi que les données utiles. -
Page 28: Status Byte
WMBUS MODBUS MASTER - Guide utilisateur / User guide version V1.0.0 4.2.1.02 Status byte L’octet de statut (status byte) est décomposé de la manière suivante : Alarm Status Bit 7 Bit 6 Bit 5 Bit 4 Bit 3 Bit 2... -
Page 29: Trame D'information Sur La Configuration Du Réseau
WMBUS MODBUS MASTER - Guide utilisateur / User guide version V1.0.0 Dans l’exemple en gris cela donne : Octet 2 : S300=0x48, la période d’émission de la trame de vie est égale à 72x10=720min soit 12h. Octets 3 et 4 : S301=0x00B4, la période d’émission des données périodiques est égale à 180x20=3600s soit 1h Octet 5 : S306=0x01, le mode de fonctionnement du produit est PRODUCTION Octets 6 et 7 : S320=0x00B4, la période d’acquisition pour les données d’alarme est égale à... -
Page 30: Trame De Données Périodique
WMBUS MODBUS MASTER - Guide utilisateur / User guide version V1.0.0 4.2.5 Trame de données périodique Cette trame (0x44) est envoyée selon la période choisie par l’utilisateur (registre S301) et contient les données périodiques Modbus confi- gurées. L’organisation des octets dans cette trame dépend donc de la configuration de l’utilisateur en suivant l’ordonnancement des trames MODBUS définies. -
Page 31: Trame D'alarme
WMBUS MODBUS MASTER - Guide utilisateur / User guide version V1.0.0 4.2.6 Trame d’alarme Cette trame (0x45) est émise lors de l’apparition, ou disparition, d’une alarme de dépassement de seuil (fonction de la configuration des registres 340 à 389). 3 à 4 5 à... -
Page 32: Preparation
WMBUS MODBUS MASTER - Guide utilisateur / User guide version V1.0.0 5. PREPARATION 5.1. Description des câbles Cordon alim 2 FILS 1 _+ALIM EXT 2_- ALIM EXT Cordon signaux 7 FILS 3_- ALIM CAPTEUR 4_+ ALIM CAPTEUR 5_TX (B) 6_RTS (non géré) 7_RX (A) 8_CTS (non géré) -
Page 33: Exemple De Câblage Rs485 2 Fils
WMBUS MODBUS MASTER - Guide utilisateur / User guide version V1.0.0 5.3. Exemple de câblage RS485 2 fils ESCLAVE MODBUS RS-485 2 fils C (GND) B (TX) A (RX) Configuration associée : Registre 321 : bit 0 = 0 (RS485) Switch : Int 1 = ON (résistance de fin de ligne du bus RS-485) -
Page 34: Démarrage Du Produit Via Aimant
6 secondes de sorte à confirmer le démarrage du produit. Une fois que le WMBUS MODBUS MASTER valide son démarrage, il émet ses trames de status puis, après le temps de la période d’émission défini, une trame de donnée. -
Page 35: Fermeture Du Boîtier
WMBUS MODBUS MASTER - Guide utilisateur / User guide version V1.0.0 5.6. Fermeture du boîtier Pour des besoins de configuration, vous pouvez avoir besoin d’ouvrir, puis re-fermer le boiter du WMBUS MODBUS MASTER. Procédure : Assurez-vous que le joint d’étanchéité est bien en place sur la semelle Clipser la carte électronique sur la semelle du boîtier. -
Page 36: Installation Et Utilisation
WMBUS MODBUS MASTER - Guide utilisateur / User guide version V1.0.0 6. INSTALLATION ET UTILISATION 6.1. Positionnement correct des émetteurs Deux règles sont primordiales pour une optimisation des portées radio. • La première consiste à positionner votre produit le plus haut possible. -
Page 37: Partie Dégagée
WMBUS MODBUS MASTER - Guide utilisateur / User guide version V1.0.0 Pour retirer celui-ci, tirer vers le bas sur le levier jusqu’à ce que les Ergots ergots de blocage soient face à une partie dégagée et retirer le levier Partie dégagée 6.2.2 Fixation par vis... -
Page 38: Fixation Rail-Din
WMBUS MODBUS MASTER - Guide utilisateur / User guide version V1.0.0 6.2.3 Fixation Rail-DIN Ce système, intégré au boîtier, permet de fixer le produit sur un rail standard de 35mm • Pour installer le boîtier, placer les inserts supérieurs sur le rail et abaisser le produit pour le clipser •... -
Page 39: English
WMBUS MODBUS MASTER - Guide utilisateur / User guide version V1.0.0 ENGLISH Page of 77... -
Page 40: Products And Regulatory Information
Version APP : V01.02.04 DISCLAIMER This document and the use of any information contained therein, is subject to the acceptance of the adeunis® terms and conditions. They can be downloaded from www.adeunis.com. adeunis® makes no warranties based on the accuracy or completeness of the contents of this document and reserves the right to make changes to specifi... -
Page 41: Eu Declaration Of Conformity
WMBUS MODBUS MASTER - Guide utilisateur / User guide version V1.0.0 EU Declaration of Conformity adeunis 283 rue LOUIS NEEL 38920 Crolles, France 04.76.92.01.62 www.adeunis.com Declare that the DoC is issued under our sole responsibility and belongs to the following product:... - Page 42 valid.
-
Page 43: Environmental Recommendations
WMBUS MODBUS MASTER - Guide utilisateur / User guide version V1.0.0 ENVIRONMENTAL RECOMMENDATIONS All superfl uous packaging materials have been eliminated. We have done everything possible to make it easy to separate the packaging into three types of materials: cardboard (box), expanded polystyrene (fi ller material) and polyethylene (packets, foam protective sheets). -
Page 44: Recommandations Regarding Use
WMBUS MODBUS MASTER - Guide utilisateur / User guide version V1.0.0 RECOMMANDATIONS REGARDING USE • Before using the system, check that the power supply voltage shown in the user manual corresponds to your supply. If it doesn’t, please consult your supplier. -
Page 45: Product Presentation
IMPORTANT NOTE: The WMBUS MODBUS MASTER can only be started with a magnet. Description: • The adeunis® WMBUS MODBUS MASTER is a ready-to-use radio transmitter with a MODBUS interface • This product meets the needs of users to communicate with one or several MODBUS slaves and transmit thier information via a WMBUS network. -
Page 46: Dimensions
WMBUS MODBUS MASTER - Guide utilisateur / User guide version V1.0.0 1.2. Dimensions Values in millimetres 49,50 1.3. Electronic board 49,50 49,50 Internal antenna RF module WMBUS protocol 49,50 49,50 USB port for product Switch forconfiguration configuration Page of 77... -
Page 47: Technical Specifications
WMBUS MODBUS MASTER - Guide utilisateur / User guide version V1.0.0 1.4. Technical Specifications 1.4.1 General characteristics Parameters Value Supply DC 6-24V Maximum supply 90mA Working temperature -25°C / +70°C Dimensions 105 x 50 x 27mm Weight Casing IP 67... -
Page 48: Product Operation
WMBUS MODBUS MASTER - Guide utilisateur / User guide version V1.0.0 2. PRODUCT OPERATION 2.1. Global Operation Important: adeunis® use the most significant byte first format. The product has several operating modes: PARK MODE Presence of a magnet on the product >6s... -
Page 49: Application Operation
WMBUS MODBUS MASTER - Guide utilisateur / User guide version V1.0.0 2.2. Application operation 2.2.1 Periodic transmission The product allows the measurement and the periodic transmission of the values of the sensors according to the following diagram: Product in standby... -
Page 50: Transmission On Exceeding Of The Threshold
WMBUS MODBUS MASTER - Guide utilisateur / User guide version V1.0.0 2.2.2 Transmission on exceeding of the threshold The product allows the reading of MODBUS slave registers and the comparison of these data with thresholds (top and bottom) in order to trans-... -
Page 51: Transmission Of A Daily Keep Alive Frame
WMBUS MODBUS MASTER - Guide utilisateur / User guide version V1.0.0 There will be as many alarm frames transmitted as values read on the slave registers exceeding the configured thresholds. The settings associated with this mode of operation are: •... -
Page 52: Test Mode
WMBUS MODBUS MASTER - Guide utilisateur / User guide version V1.0.0 2.2.4 TEST Mode This mode allows the user to perform tests on modifying the behaviour of the LEDs. It is obtained by positioning register S306 at the value 2 in the COMMAND mode. Once out of the command mode, the product returns to the previously defined application behaviour but with the following changes: - Register S300 : the periodicity of the Keep Alive is expressed in groups of twenty seconds instead of tens of minutes. -
Page 53: Device Configuration
WMBUS MODBUS MASTER - Guide utilisateur / User guide version V1.0.0 DEVICE CONFIGURATION The device can be configured using the USB connector. This connection allows you to communicate with the device via a virtual com port and to transmit AT commands in order to modify the parameters of the device. -
Page 54: Command Mode
WMBUS MODBUS MASTER - Guide utilisateur / User guide version V1.0.0 3.2. Command mode Use a COM port terminal in order to communicate with the device. We use the HERCULES COM port soft terminal available to download for free by clicking on the following link: https://www.hw-group.com/products/hercules/index_en.html •... -
Page 55: At Commands
WMBUS MODBUS MASTER - Guide utilisateur / User guide version V1.0.0 3.3. AT commands A command starts with 2 ASCII characters: “AT”, followed by one or more characters and data (see the list below for the syntax of AT com- mands available on the modem). -
Page 56: Description Of The Registers
WMBUS MODBUS MASTER - Guide utilisateur / User guide version V1.0.0 3.4. Description of the registers On switching on the product works according to the last saved configuration (Factory Configuration if it is the first start, or if this configuration has not been changed). - Page 57 WMBUS MODBUS MASTER - Guide utilisateur / User guide version V1.0.0 Modbus link configuration Hexadecimal Default: 0x44 Bit 0:Bus type • 0 : RS485 • 1 : RS232 Bit 1 : Stop bits • 0 : 1 bit • 1 : 2 bits Bits 2 and 3 : Parity •...
- Page 58 WMBUS MODBUS MASTER - Guide utilisateur / User guide version V1.0.0 Alarm 1 configuration Hexadecimal Default : 0 (deactivated) Bits 0 to 1 : Active thresholds • 1 : Low threshold • 2 : High threshold • 3 : High and low thresholds Bit 2 : Modbus register type •...
-
Page 59: Network Registers
WMBUS MODBUS MASTER - Guide utilisateur / User guide version V1.0.0 3.4.2 Network registers The list of registers below allows you to change the behaviour of the product application. This list is accessible in Provider mode following execution of the ATT63 Provider command. - Page 60 WMBUS MODBUS MASTER - Guide utilisateur / User guide version V1.0.0 R2 /C4 868,270 MHz R2 /C5 868,330 MHz R2 /C6 868,390 MHz R2 /C7 868,450 MHz R2 /C8 868,510 MHz R2 /C9 868,570 MHz FA ou FB C1, C2...
-
Page 61: Description Of The Frames
WMBUS MODBUS MASTER - Guide utilisateur / User guide version V1.0.0 4. DESCRIPTION OF THE FRAMES The product transmits raw information from the sensors using the Wireless M-BUS protocol. In this chapter, you will find information for decoding the Wireless M-Bus frame and useful data. -
Page 62: Frames Of Information On The Product Configuration
WMBUS MODBUS MASTER - Guide utilisateur / User guide version V1.0.0 4.2.1.02 Status byte The status byte is broken down in the following way: Alarm Status Bit 7 Bit 6 Bit 5 Bit 4 Bit 3 Bit 2 Bit 1... -
Page 63: Frame Of Information On The Network Configuration
WMBUS MODBUS MASTER - Guide utilisateur / User guide version V1.0.0 In the example in grey this gives: • Byte 2 : register 300, Keep Alive frame period = 72x10 = 720min ie 12h. • Bytes 3 and 4 : register 301, periodicity of transmission (periodic mode) = 180x20=3600s ie 1h •... -
Page 64: Periodic Data Frame
WMBUS MODBUS MASTER - Guide utilisateur / User guide version V1.0.0 4.2.5 Periodic data frame This frame (0x44) is transmitted at the frequency defined in register S301 and contains all the configured Modbus periodic data. The organization of the bytes in this frame therefore depends on the configuration of the user by following the scheduling of the defined MODBUS frames. -
Page 65: Alarm Frame
WMBUS MODBUS MASTER - Guide utilisateur / User guide version V1.0.0 4.2.6 Alarm frame This frame (0x45) is sent during the appearance or disappearance of a threshold exceeding alarm (depending on the configuration of registers 340 to 389). 3 to 4... -
Page 66: Start-Up
WMBUS MODBUS MASTER - Guide utilisateur / User guide version V1.0.0 5. START-UP 5.1. Cables description 2-Wire Power Cord 1 _+ EXT POWER 2_- EXT POWER Signal cord 7 FILS 3_- SENSOR POWER SUPPLY 4_+ SENSOR POWER SUPPLY 5_TX (B) -
Page 67: 2-Wire Rs485 Example Of Wiring
WMBUS MODBUS MASTER - Guide utilisateur / User guide version V1.0.0 5.3. 2-wire RS485 example of wiring Associated configuration: ESCLAVE MODBUS RS-485 2 fils C (GND) B (TX) A (RX) • Register 321 : bit 0 = 0 (RS485) •... -
Page 68: Starting Up The Product Using A Magnet
WMBUS MODBUS MASTER - Guide utilisateur / User guide version V1.0.0 5.5. Starting up the product using a magnet Once the product has been configured and its assembly has been finalised, the product is ready to be started up. The start-up is carried out using a magnet which you place on the upper part of the product (cf. the diagram below). The magnet must be held in position for at least 6 seconds so as to confirm the start-up of the product. -
Page 69: Closing The Case
WMBUS MODBUS MASTER - Guide utilisateur / User guide version V1.0.0 5.6. Closing the case For configuration purposes, you may need to open and then re-close the MODBUS MASTER box. Procedure: Make sure that the seal is properly positioned on the base Clip the electronic board onto the casing’s base. -
Page 70: Installation Et Utilisation
WMBUS MODBUS MASTER - Guide utilisateur / User guide version V1.0.0 6. INSTALLATION ET UTILISATION 6.1. Correct positioning of the product There are two key rules for optimising radio ranges. • The first one consists of positioning your product as high as possible. -
Page 71: Fixing With Screws
WMBUS MODBUS MASTER - Guide utilisateur / User guide version V1.0.0 To remove it, pull the lever down until the locking pins are opposite Pins a freed-up part and then remove the lever. Freed up part 6.2.2 Fixing with screws The product is delivered with 2 CBLZ 2.2 x 19 mm screws and 2 SX4 wall plugs. -
Page 72: Din-Rail Fixing
WMBUS MODBUS MASTER - Guide utilisateur / User guide version V1.0.0 6.2.3 DIN-Rail fixing This system, integrated into the casing, enables the product unit to be fastened onto a standard 35 mm rail. • To fit the casing, place the upper inserts on the rail and lower the product to clip it into position. -
Page 73: Deutsch
WMBUS MODBUS MASTER - Guide utilisateur / User guide version V1.0.0 DEUTSCH Vorschriften Page of 77... -
Page 74: Technischer Support
