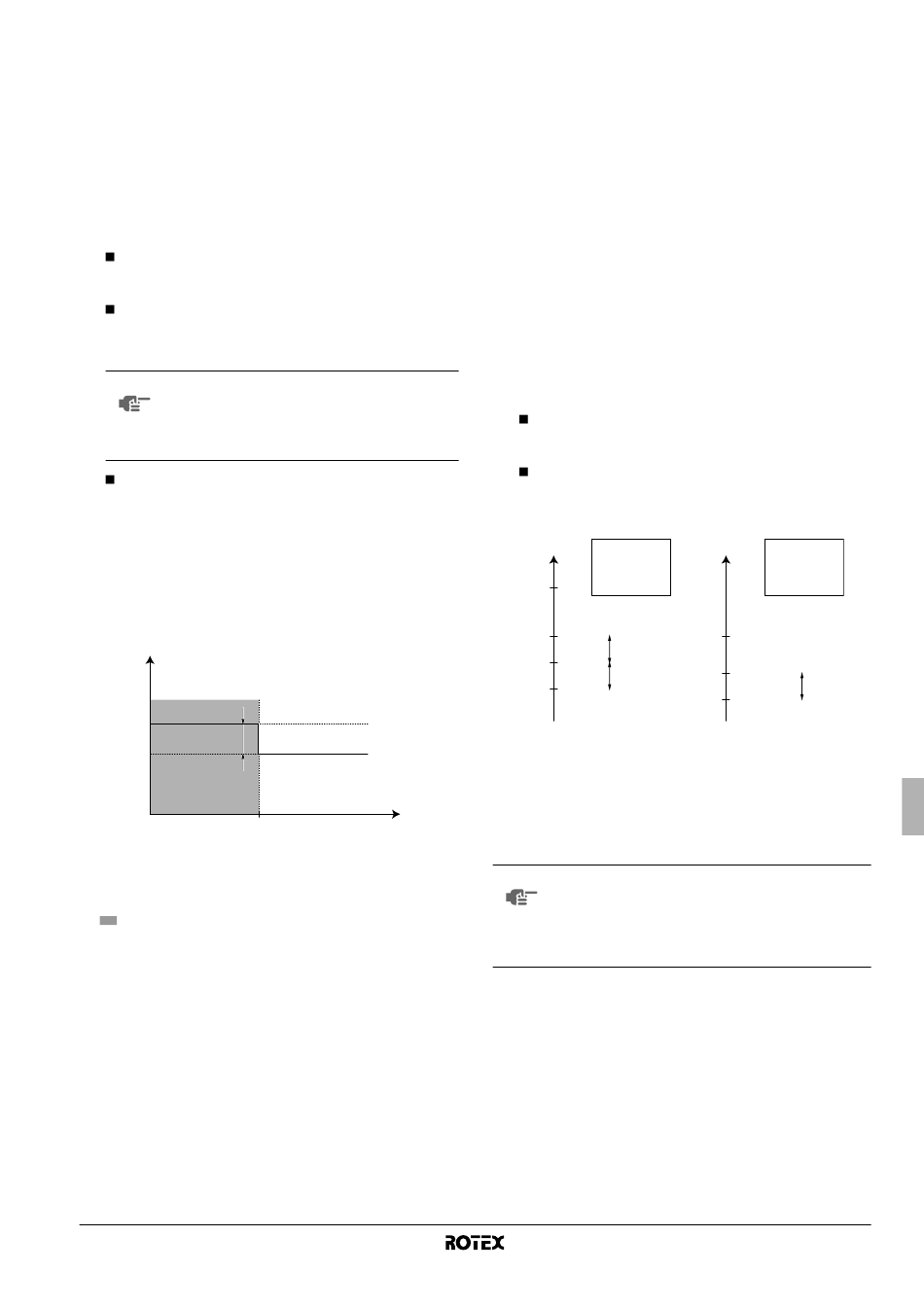

Temperatura di priorità del riscaldamento dell'ambiente —
Applicabile solo alle installazioni dotate di serbatoio dell'acqua calda
per usi domestici. — Le impostazioni in loco per la 'temperatura di
priorità del riscaldamento dell'ambiente' sono valide per il
funzionamento della valvola a 3 vie e del surriscaldatore del
serbatoio dell'acqua calda per usi domestici.
Quando la funzione di priorità del riscaldamento dell'ambiente è
abilitata, si assicura che la totale capacità della pompa di calore
venga utilizzata solo per il riscaldamento dell'ambiente quando la
temperatura esterna è pari o inferiore alla temperatura di priorità del
riscaldamento dell'ambiente, vale a dire una temperatura esterna
ridotta. In questo caso l'acqua ad uso domestico verrà riscaldata solo
dal surriscaldatore.
[5-02] Stato della priorità del riscaldamento dell'ambiente:
specifica se la priorità del riscaldamento dell'ambiente è
attivata (1) o disattivata (0).
[5-03] Temperatura
dell'ambiente: temperatura esterna al di sotto della quale
l'acqua ad uso domestico viene riscaldata solo dal
surriscaldatore, vale a dire una temperatura esterna ridotta.
NOTA Se il funzionamento del surriscaldatore è limitato
([4-03]=0) e la temperatura dell'ambiente esterno
è inferiore all'impostazione in loco in base a cui
T
A
il parametro [5-03] è configurato, l'acqua per usi
domestici non viene riscaldata.
[5-04] Correzione del set point per la temperatura dell'acqua
ad uso domestico: correzione del set point per la
temperatura desiderata dell'acqua ad uso domestico, da
applicare a una temperatura esterna ridotta quando la
funzione di priorità del riscaldamento dell'ambiente è
abilitata. Il set point corretto (maggiore) assicura che l'intera
capacità di riscaldamento dell'acqua nel serbatoio resti
all'incirca invariata, compensando lo strato inferire di acqua
più fredda del serbatoio (perché la serpentina dello
scambiatore di calore non è in funzione) con uno strato
superiore più caldo.
T
set
[5-04]
T
U
[5-03]
T
Temperatura di set point dell'acqua calda per usi domestici
set
Set point dell'utente (come impostato nell'interfaccia
T
U
dell'utente)
T
Temperatura ambiente (esterna)
A
Priorità del riscaldamento dell'ambiente
R(D/B)LQ011~016AA6V3+W1
Unità per sistema a pompe di calore aria-acqua e optional
4PW53150-1
di priorità del riscaldamento
T
A
[6] Differenza di temperatura per il riscaldamento dell'acqua ad
uso domestico
Applicabile solo alle installazioni dotate di serbatoio dell'acqua calda
per usi domestici.
Le impostazioni in loco per la 'differenza di temperatura per il
riscaldamento dell'acqua ad uso domestico' determinano le
temperature alle quali il riscaldamento dell'acqua ad uso domestico
da parte della pompa di calore viene avviato (temperatura di
accensione della pompa di calore) e arrestato (temperatura di
spegnimento della pompa di calore).
Quando la temperatura dell'acqua calda per usi domestici scende
sotto la temperatura di accensione della pompa di calore (
riscaldamento dell'acqua per usi domestici da parte della pompa di
calore può essere avviato. Non appena la temperatura dell'acqua
calda ad uso domestico raggiunge la temperatura di spegnimento
della pompa di calore ( ) o la temperatura del set point dell'utente
T
U
( ), il riscaldamento dell'acqua ad uso domestico da parte della
T
U
pompa di calore viene arrestato (commutando la valvola a 3 vie).
La temperatura di spegnimento della pompa di calore, la temperatura
di accensione della pompa di calore e il rapporto con le relative
impostazioni in loco [6-00] e [6-01] vengono spiegati nell'illustrazione
sotto.
[6-00] Avvio: differenza di temperatura che determina la
temperatura di accensione della pompa di calore (
Vedere l'illustrazione.
[6-01] Arresto: differenza di temperatura che determina la
temperatura di spegnimento della pompa di calore (
Vedere l'illustrazione.
T > T
U HP MAX
T = 70°C
U
T(°C)
[6-01] = 7°C
[6-00] = 7°C
70 T
U
55 T
HP MAX
[6-01]
48 T
HP OFF
[6-00]
41 T
HP ON
Temperatura del set point dell'utente (come impostata
T
U
nell'interfaccia dell'utente)
T Temperatura massima della pompa di calore in
HP MAX
corrispondenza del sensore nel serbatoio dell'acqua calda
per usi domestici (55°C)
T Temperatura di spegnimento della pompa di calore
HP OFF
T Temperatura di accensione della pompa di calore
HP ON
T è un valore teorico. In realtà la temperatura
NOTA
HP MAX
massima del serbatoio raggiungibile tramite la pompa
di calore è di 53°C. È consigliabile selezionare T
non superiore a 48°C per migliorare le prestazioni
della pompa di calore nella modalità di riscaldamento
dell'acqua per usi domestici.
), il
T
HP ON
).
T
HP ON
).
T
HP OFF
T < T
U HP MAX
T = 45°C
U
T(°C)
[6-01] = 7°C
[6-00] = 7°C
55 T
HP MAX
45 T = T
U HP OFF
[6-00]
38 T
HP ON
HP OFF
