[7] Brauchwasser-Stufenlänge
Gilt nur für Anlagen mit Brauchwassertank.
Wenn bei Erwärmen des Brauchwassers die Soll-Temperatur des
Brauchwassers (wie sie durch den Benutzer eingestellt worden ist)
erreicht wird, wärmt die Zusatzheizung das Brauchwasser noch
weiter auf bis zu einer Temperatur, die einige Grad über der Soll-
Temperatur liegt. Diese Temperatur ist die AUS-Temperatur der
Zusatzheizung. Der Betrag dieser zusätzlichen Erwärmung wird
durch die bauseitige Einstellung
festgelegt. Die korrekte Einstellung verhindert, dass sich die
Zusatzheizung zu oft ein- und ausschaltet (d. h. flattert), um die Soll-
Temperatur des Brauchwassers aufrechtzuerhalten. Hinweis: Die
Zusatzheizung schaltet sich wieder ein, wenn die Temperatur des
Brauchwassers um 2°C (fester Wert) unter die AUS-Temperatur der
Zusatzheizung sinkt.
HINWEIS Wenn das Ein- und Ausschalten der Zusatzheizung
per Zeitschaltuhr gesteuert wird (siehe Bedienungs-
anleitung), kann die Zusatzheizung nur dann arbeiten,
wenn sie durch die Zeitschaltuhr freigeschaltet ist.

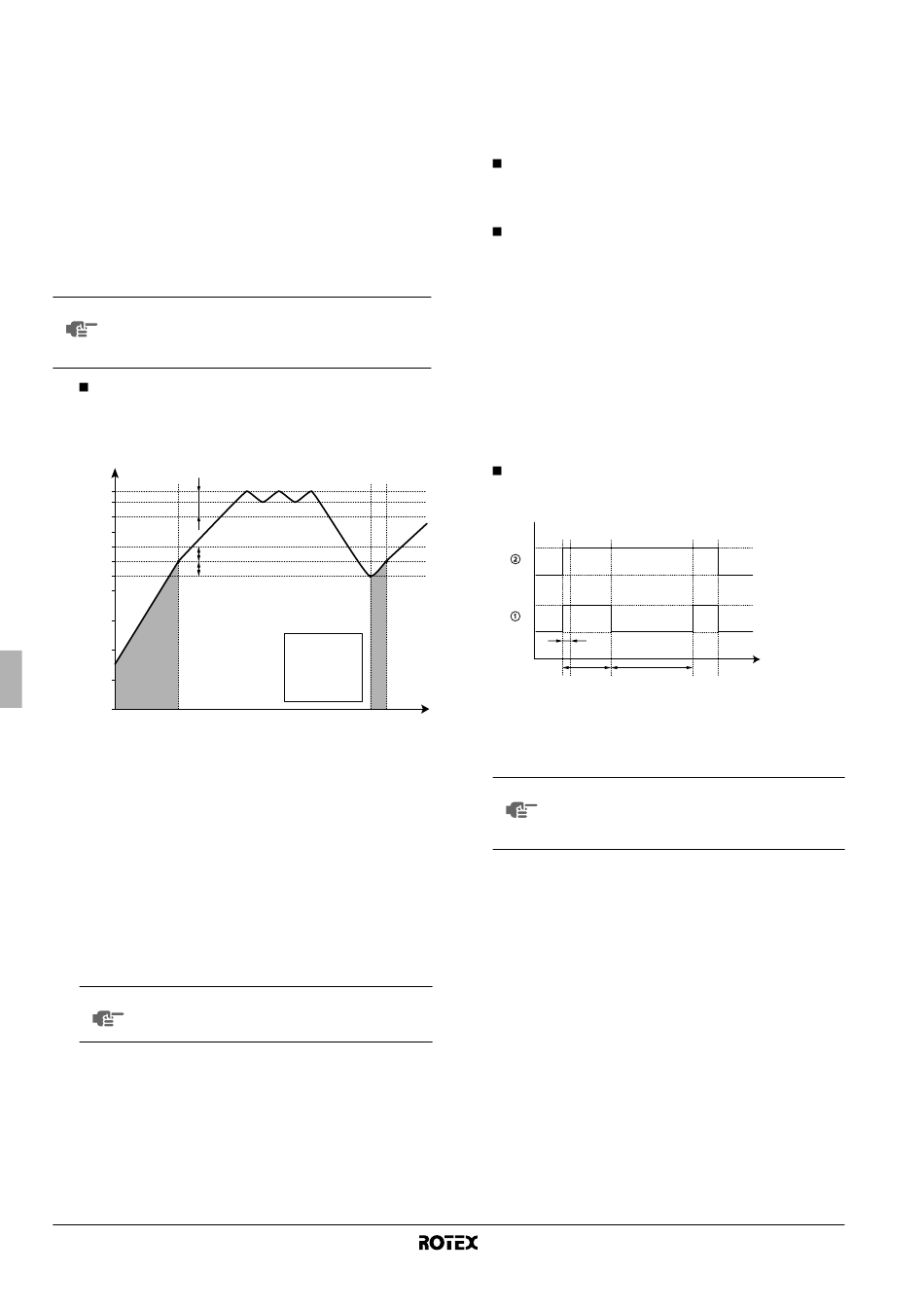

[7-00] Brauchwasser-Stufenlänge:
zwischen der Temperatur,
Zusatzheizung ausgeschaltet wird, und der etwas tieferen
Soll-Temperatur des Brauchwassers.
T
DHW
[7-00]
T
73
BH OFF
T
71
BH ON
T
70
U
60
T
55
HP MAX
[6-01]
T
48
HP OFF
[6-00]
T
41
HP ON
40
30
20
HP
10
0
BH Zusatzheizung
HP Wärmepumpe. Wenn die Aufwärmzeit durch die
Wärmepumpe zu lange dauert, kann zusätzliche
Erwärmung durch die Zusatzheizung erfolgen.
T AUS-Temperatur der Zusatzheizung (T
BH OFF
T EIN-Temperatur der Zusatzheizung (T
BH ON
T Maximale Temperatur durch Wärmepumpe am Sensor im
HP MAX
Brauchwassertank
T AUS-Temperatur der Wärmepumpe (T
HP OFF
T EIN-Temperatur der Wärmepumpe (T
HP ON
T Brauchwasser-Temperatur
DHW
Benutzerdefinierter Temperatur-Sollwert (an der
T
U
Benutzerschnittstelle festgelegt)
t Zeit
Ist der
HINWEIS
([4-03]=0), hat der bauseitig eingestellte Sollwert
von Parameter [7-00] keine Auswirkung.
Bedienungsanleitung
15
'Brauchwasser-Stufenlänge'
Unterschiedbetrag
bei deren Erreichen
T = 70°C
U
[7-00] = 3°C
BH HP
[6-01] = 7°C
[6-00] = 7°C
+ [7-00])
U
– 2°C)
BH OFF
– [6-01])
HP MAX
– [6-00])
HP OFF
Zusatzheizungsbetrieb begrenzt
[8] Zeitschaltuhr für Brauchwasser-Heizbetrieb
Gilt nur für Anlagen mit Brauchwassertank.
Die bauseitigen Einstellungen 'Zeitschaltuhr für Brauchwasser-
Heizbetrieb' legen die minimalen und maximalen Aufwärmzeiten für
Brauchwasser fest sowie die Zeit, die zwischen zwei Aufwärmzyklen
mindestens verstreichen muss.
[8-00] Mindest-Laufzeit:
Brauchwasser-Beheizung mindestens aktiv zu sein hat, auch
wenn die Soll-Temperatur des Brauchwassers bereits
erreicht ist.
[8-01] Maximale
Brauchwasser-Beheizung maximal aktiv sein darf, auch
wenn die Soll-Temperatur des Brauchwassers noch nicht
erreicht ist.
Beachten Sie bitte Folgendes: Ist die Einheit für den Betrieb
mit einem Raumthermostat konfiguriert (siehe Kapitel
"Konfiguration der Raumthermostat-Installation" in der
Installationsanleitung), wirkt sich die maximale Laufzeit nur
dann aus, wenn Raumkühlung oder -heizung angefordert
wird. Wenn keine Raumkühlung oder -heizung angefordert
wird, wird
die Wärmepumpe fortgesetzt, bis die "AUS-Temperatur der
Wärmepumpe" (siehe bauseitige Einstellungen [5]) erreicht
wird. Wenn kein Raumthermostat installiert ist, wird immer
die Zeitschaltuhr berücksichtigt.
[8-02] Wiederanlaufzeit:
zwischen zwei
mindestens verstreichen muss.
1
0
1
0
[8-00]
[8-01]
1 Brauchwasser-Beheizung (1 = aktiv, 0 = nicht aktiv)
2 Heißwasseranforderung (1 = Anforderung, 0 = keine
t
Anforderung)
t Zeit
HINWEIS Ist die Außentemperatur höher als der bauseitig
eingestellte Wert von Parameter [4-02], werden
die bauseitigen Einstellungen von Parameter
[8-01] und [8-02] nicht beachtet.
Einheit für Luft-Wasser-Wärmepumpensystem und Optionen
legt fest, wie
Laufzeit: legt fest, wie
die Brauchwasser-Erwärmung
bestimmt die Zeitdauer,
Zyklen zur Brauchwasser-Beheizung
t
[8-02]
R(D/B)LQ011~016AA6V3+W1
lange die
lange die
durch die
die
